A A10V O 45 DFLR/31R-VSC12K04 -SO659 (R902483250)

Pompa tłokowa osiowa o zmiennej objętości roboczej A10V, obieg otwarty, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar. Seria 31. Wielkość nominalna 45 cm3. Ciśnieniowo przepływowy regulator mocy. Uszczelnienia: FKM (kauczuk fluorowy). Wał napędowy ANSI B92.1a. Kołnierz ISO 3019-1 (SAE) 2-otwory. SAE kołnierze zgodne z J518. Porty robocze metryczne. Gwint mocujący metryczny; przystosowany do montażu dodatkowej pompy. Napęd przelotowy. Kołnierz ISO 3019-1 101-2 (B) . Piasta na wał 1 in 15T 16/32DP.

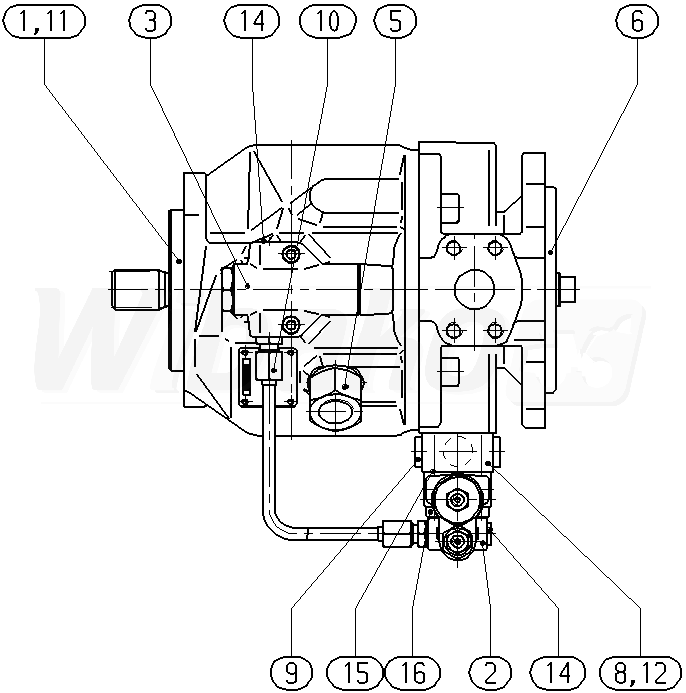

1

ZESPÓŁ PODSTAWY
(111092)

GRUPA »


2

ZAWÓR REGULACYJNY
(15498)

GRUPA »


3

ZAWÓR REGULACYJNY
(13212)

GRUPA »


5

ADAPTER
(13214)

GRUPA »


6

POKRYWA
(60221)

GRUPA »


8

PŁYTA POŚREDNIA
(18432)


9

KOREK GWINTOWANY
(11348)


10

ORUROWANIE
(19159)

GRUPA »


11

SCHEMAT ZASILANIA
(91596)


12

O-RING
(18405)


14

KOREK GWINTOWANY
(11928)


15

USZCZELKA
(10001)


16

ŚRUBA Z ŁBEM WALCOWYM
(16351)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
