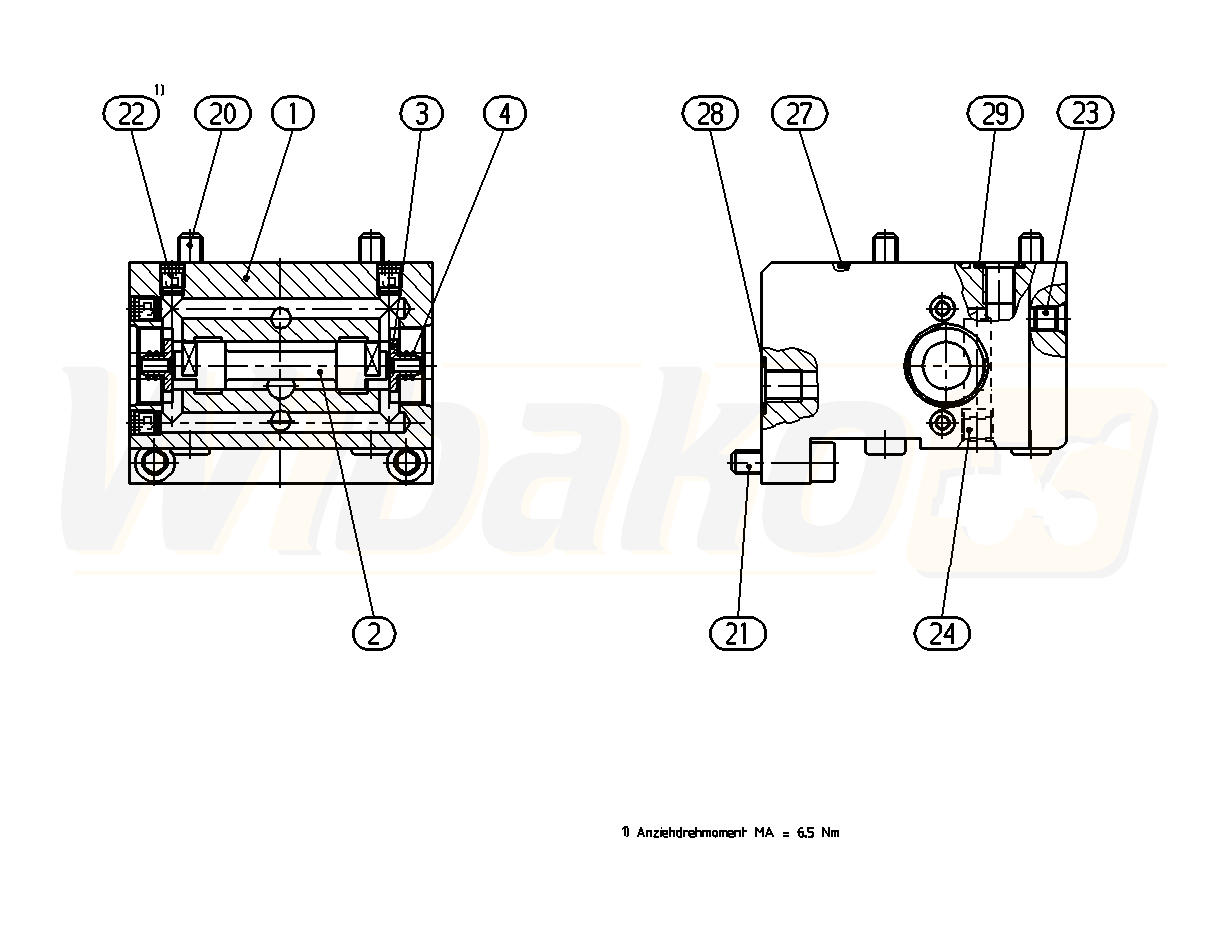

A4VG90EZ2DX/32L-NAF02F001SX-S (R902041489)
OBUDOWA ZAWORU (202058)

OBUDOWA ZAWORU
(202058)


1

OBUDOWA ZAWORU
(202059)


2

TŁOK STERUJĄCY
(19531)


3

MISECZKA SPRĘŻYNY
(13196)


4

SPRĘŻYNA DOCISKOWA
(10496)


20

ŚRUBA Z ŁBEM WALCOWYM
(10505)


21

ŚRUBA Z ŁBEM WALCOWYM
(10506)


22

ZAŚLEPKA
(11172)


23

PODWÓJNY KOREK ZRYWANY
(18990)


24

PODWÓJNY KOREK ZRYWANY
(19009)


27

O-RING
(10508)


28

O-RING
(10512)


29

O-RING
(10227)



powrót
