AA4VG125HD3/32L-NSFXXFXX1D-S'M1' (R902125386)

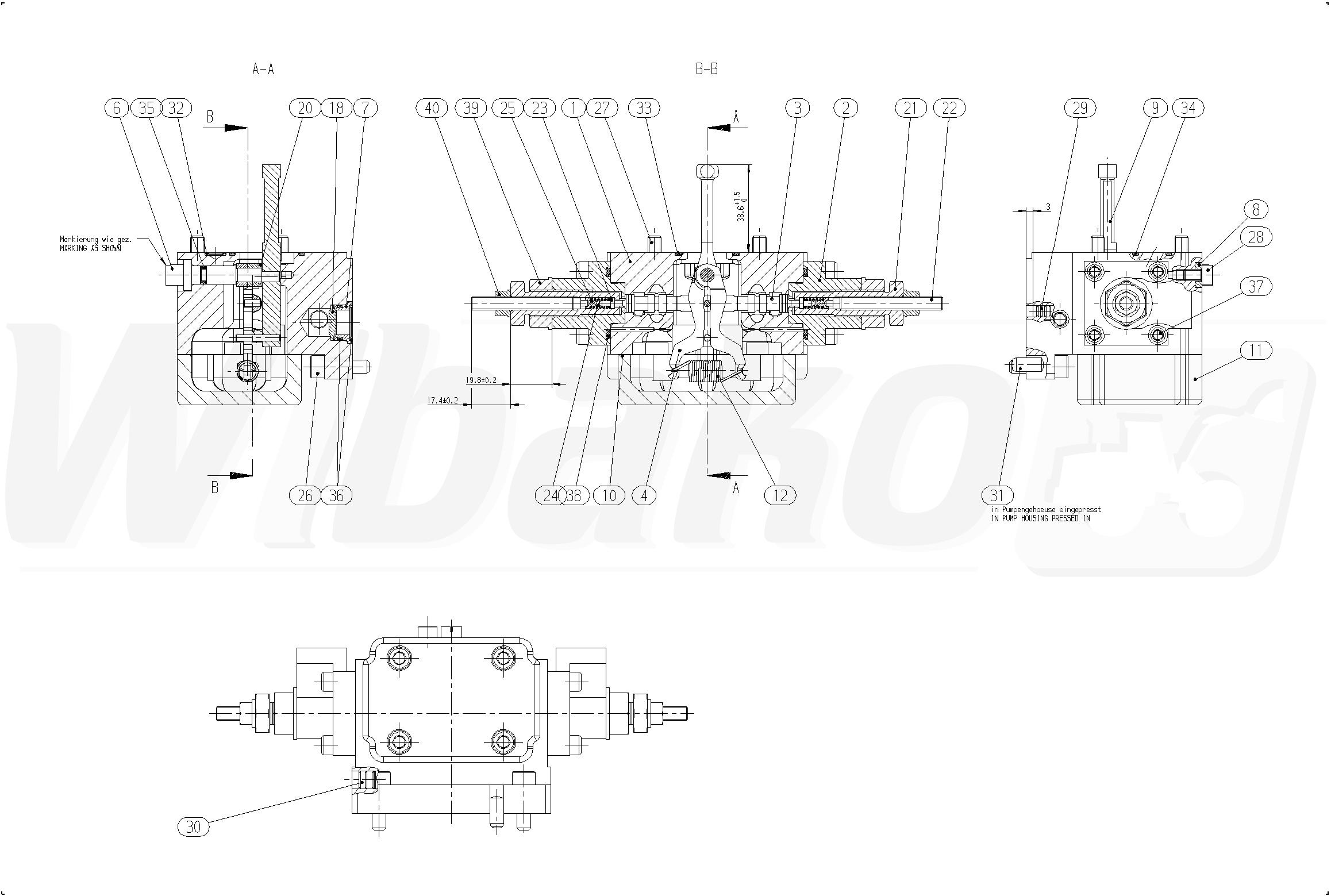

MODUŁ STEROWANIA (201860)

MODUŁ STEROWANIA
(201860)


1

KORPUS
(19714)


2

KORPUS
(30314)


3

TŁOK STERUJĄCY
(51308)


4

PARA DŹWIGNI
(13407)


6

BOLEC MIMOŚRODOWY
(13408)


7

PIERŚCIEŃ
(13409)


8

PODKŁADKA
(13410)


9

DŹWIGNIA SPRZĘŻENIA ZWROTNEGO
(13411)


10

USZCZELKA
(13412)


11

POKRYWA
(13413)


12

SPRĘŻYNA ROZCIĄGANA
(51307)


18

TARCZA FILTRU
(13415)


20

PODKŁADKA
(13416)


20

PODKŁADKA
(13417)


20

PODKŁADKA
(13418)


20

PODKŁADKA
(13419)


20

PODKŁADKA
(13420)


20

PODKŁADKA
(13421)


20

PODKŁADKA
(13422)


20

PODKŁADKA
(13423)


20

PODKŁADKA
(13424)


21

ŚRUBA REGULACYJNA
(23318)


22

SZTYFT GWINTOWANY
(23320)


23

MISECZKA SPRĘŻYNY
(23321)


24

SPRĘŻYNA DOCISKOWA
(23322)


25

MISECZKA SPRĘŻYNY
(23323)


26

ŚRUBA Z ŁBEM WALCOWYM
(10506)


27

ŚRUBA Z ŁBEM WALCOWYM
(12219)


28

ŚRUBA Z ŁBEM WALCOWYM
(13425)


29

KOREK USZCZELNIAJĄCY
(13426)


30

KOREK USZCZELNIAJĄCY
(13427)


31

SZTYFT PROSTY
(12694)


32

O-RING
(10370)


33

O-RING
(10508)


34

O-RING
(13428)


35

O-RING
(13429)


36

O-RING
(10450)


37

ŚRUBA Z ŁBEM WALCOWYM
(23319)


38

O-RING
(11843)


39

NAKRĘTKA USZCZELNIAJĄCA
(10399)


40

NAKRĘTKA USZCZELNIAJĄCA
(10369)


98

ZESTAW USZCZELNIEŃ
(11169)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
