AA4VG250HD3DT1/32R-NSD60F071D (R902129563)
Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG. Wielkość nominalna 250 cm3. Przestawianie hydrauliczne zależne od ciśnienia sterowania, p = 6 to 18 bar. Z wyłączeniem ciśnienia. Port ciśnieniowy komory tłoka X3, X4. Bez zaworu DA. Seria 3, indeks 2. Kierunek obrotów (patrząc na końcówkę wału): prawy. NBR (kauczuk nitrylowy), pierścień uszczelniający wału wykonany z FKM (kauczuk fluorowy). Wał zębaty ANSI B92.1a dla pompy pojedyńczej. Filtracja na przewodzie ciśnieniowym pompy doładowczej. Porty do zewnętrznej filtracji obwodu doładowania (Fe and Fa).

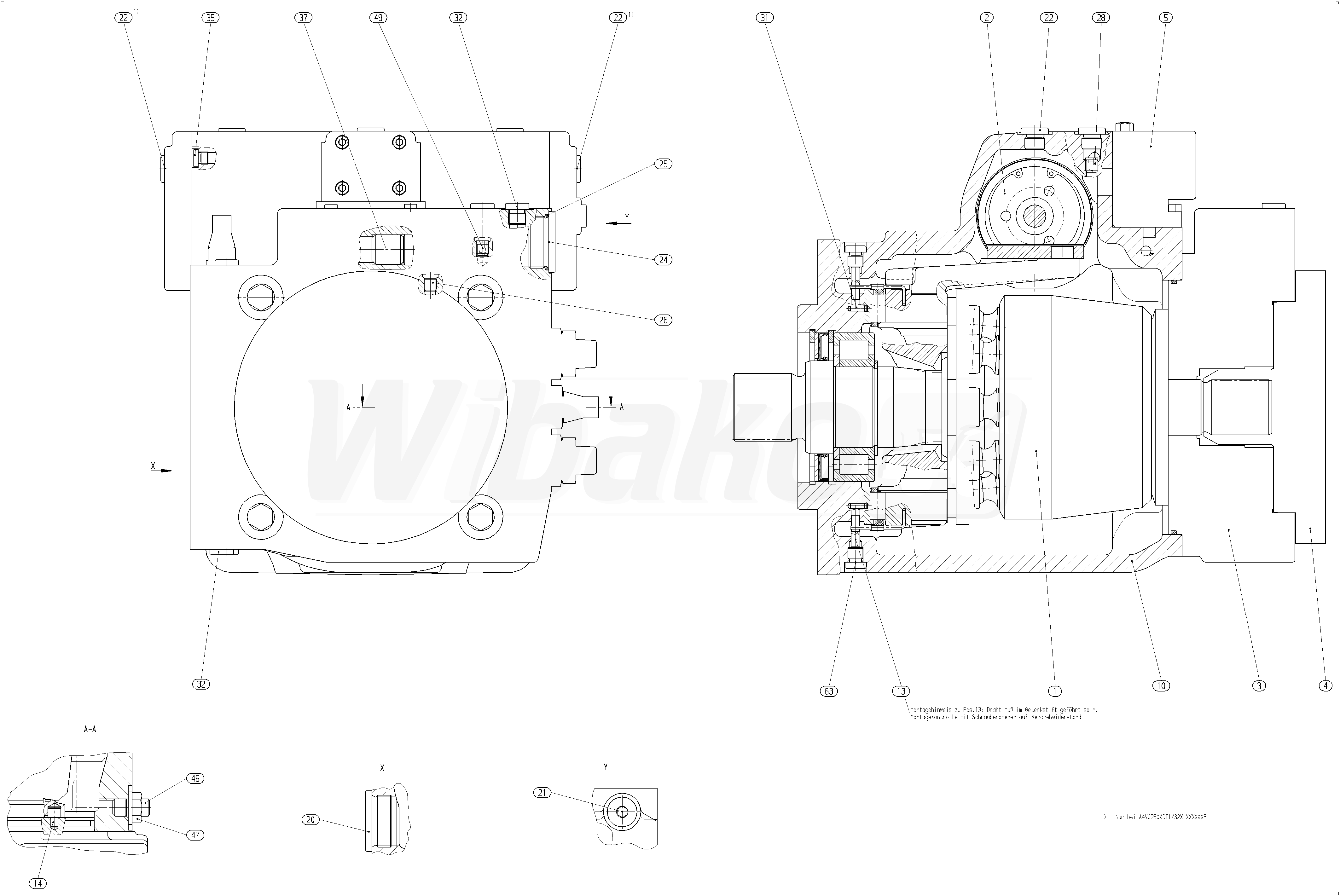

Powyższe schematy należą do Rexroth www.boschrexroth.com
