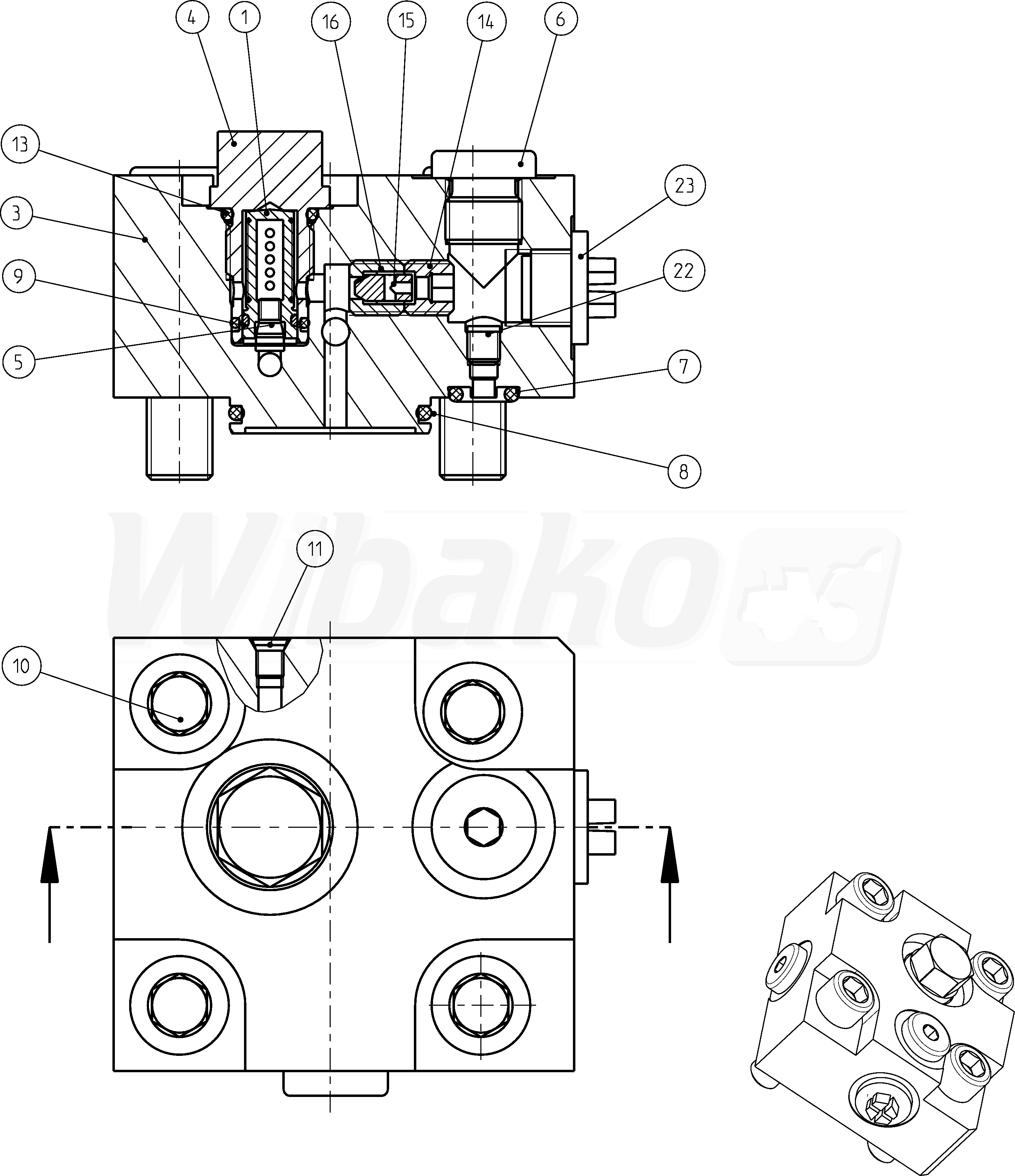

PT-A6VM170EP6D2L001G/71MWV0R4A18W0-S (R902248098)
POKRYWA (192347)

POKRYWA
(192347)


1

FILTR
(170157)


3

POKRYWA
(177363)


4

KOREK GWINTOWANY
(170159)


5

DYSZA
(170160)


6

KOREK GWINTOWANY
(11348)


7

O-RING
(79329)


8

O-RING
(16406)


9

O-RING
(17023)


10

ŚRUBA Z ŁBEM WALCOWYM
(13781)


11

PODWÓJNY KOREK ZRYWANY
(19008)


13

O-RING
(152291)


14

ŚRUBA PRZEPUSTNICY
(12384)


15

KOŁEK PRZEPUSTNICY
(12394)


16

ŚRUBA PRZEPUSTNICY
(12382)


22

ZAŚLEPKA
(12198)


23

ŚRUBA USZCZELNIAJĄCA
(15631)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
