AEA6VM355HD2/63W2-VZH020B-SO10 (R910967687)

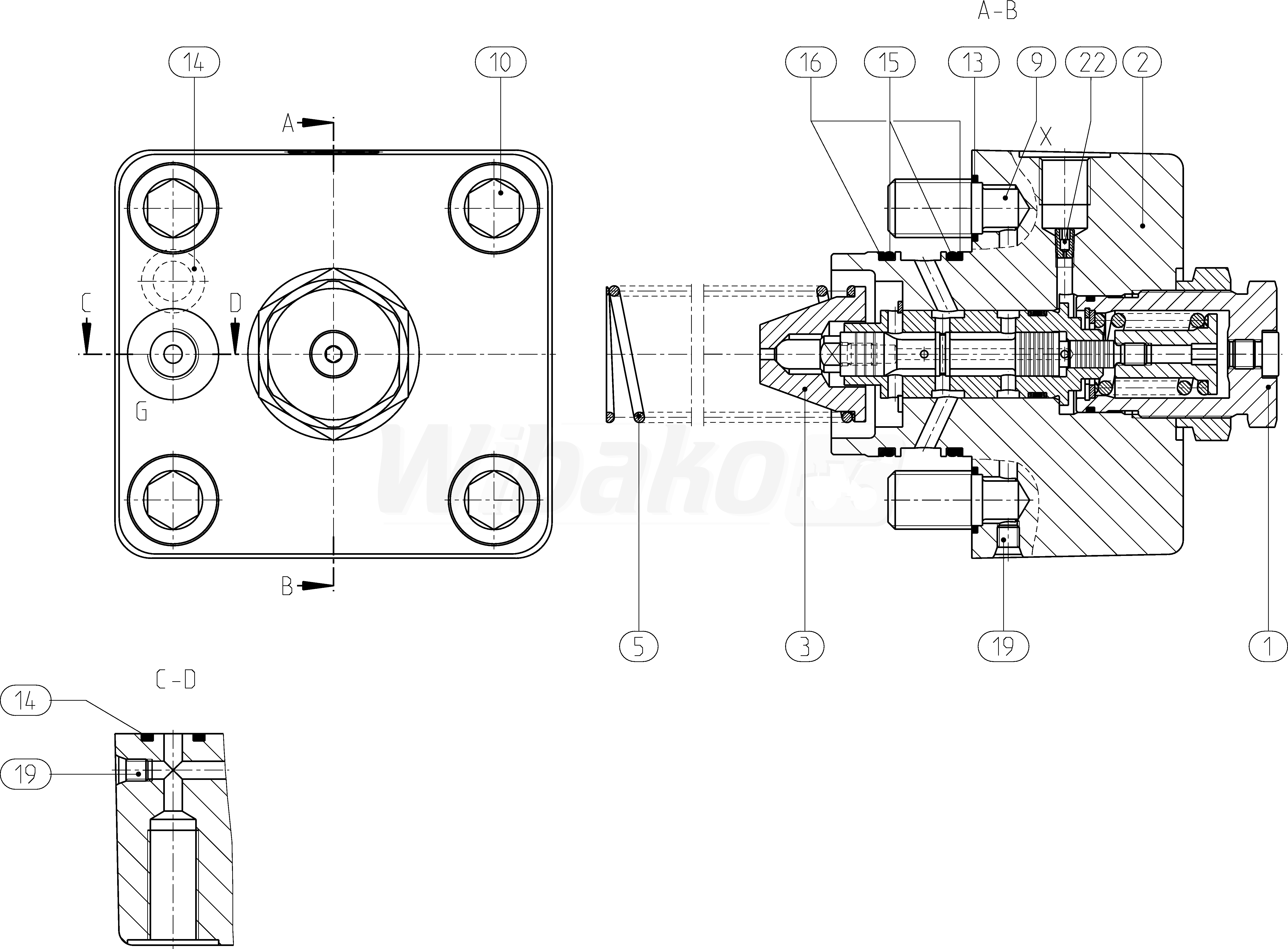

ELEMENT STERUJĄCY (191816)

ELEMENT STERUJĄCY
(191816)


1

WKŁADKA ZAWORU
(21059)


2

OBUDOWA STEROWNIKA
(164239)


3

MISECZKA SPRĘŻYNY
(164184)


5

SPRĘŻYNA
(164185)


9

ZAŚLEPKA
(18324)


10

ŚRUBA Z ŁBEM WALCOWYM
(16143)


13

O-RING
(14268)


14

O-RING
(14269)


15

O-RING
(162042)


16

PIERŚCIEŃ DOCISKOWY
(164186)


19

PODWÓJNY KOREK ZRYWANY
(18990)


22

DYSZA
(14272)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
