AA6VM80HD1D/60W-PSC520B (R909422083)

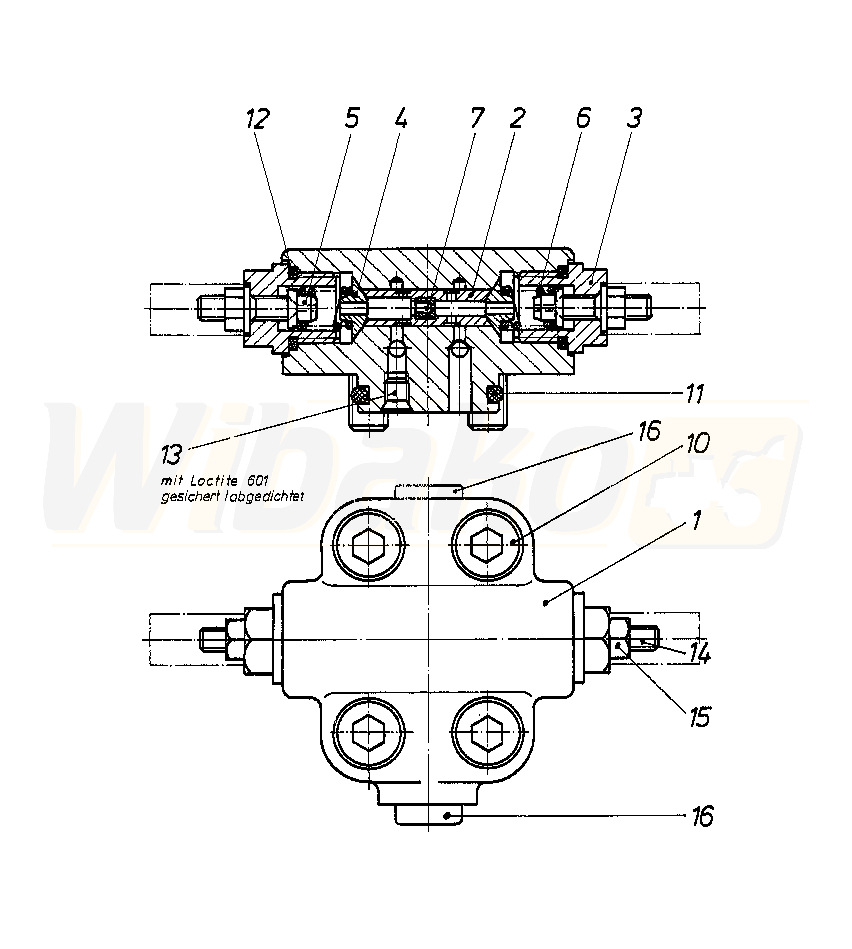

ZAWÓR OGRANICZAJĄCY CZAS OBROTU (187677)

ZAWÓR OGRANICZAJĄCY CZAS OBROTU
(187677)


1

KORPUS
(187678)


2

TŁOK
(14279)


3

KOREK GWINTOWANY
(163027)


4

MISECZKA SPRĘŻYNY
(14281)


5

MISECZKA SPRĘŻYNY
(175283)


6

SPRĘŻYNA DOCISKOWA
(175284)


7

ŚRUBA PRZEPUSTNICY
(14284)


10

ŚRUBA Z ŁBEM WALCOWYM
(11553)


11

O-RING
(13726)


12

O-RING
(11818)


13

PODWÓJNY KOREK ZRYWANY
(19008)


14

SZTYFT GWINTOWANY
(10909)


15

NAKRĘTKA USZCZELNIAJĄCA
(10369)


16

KOREK GWINTOWANY
(10190)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
