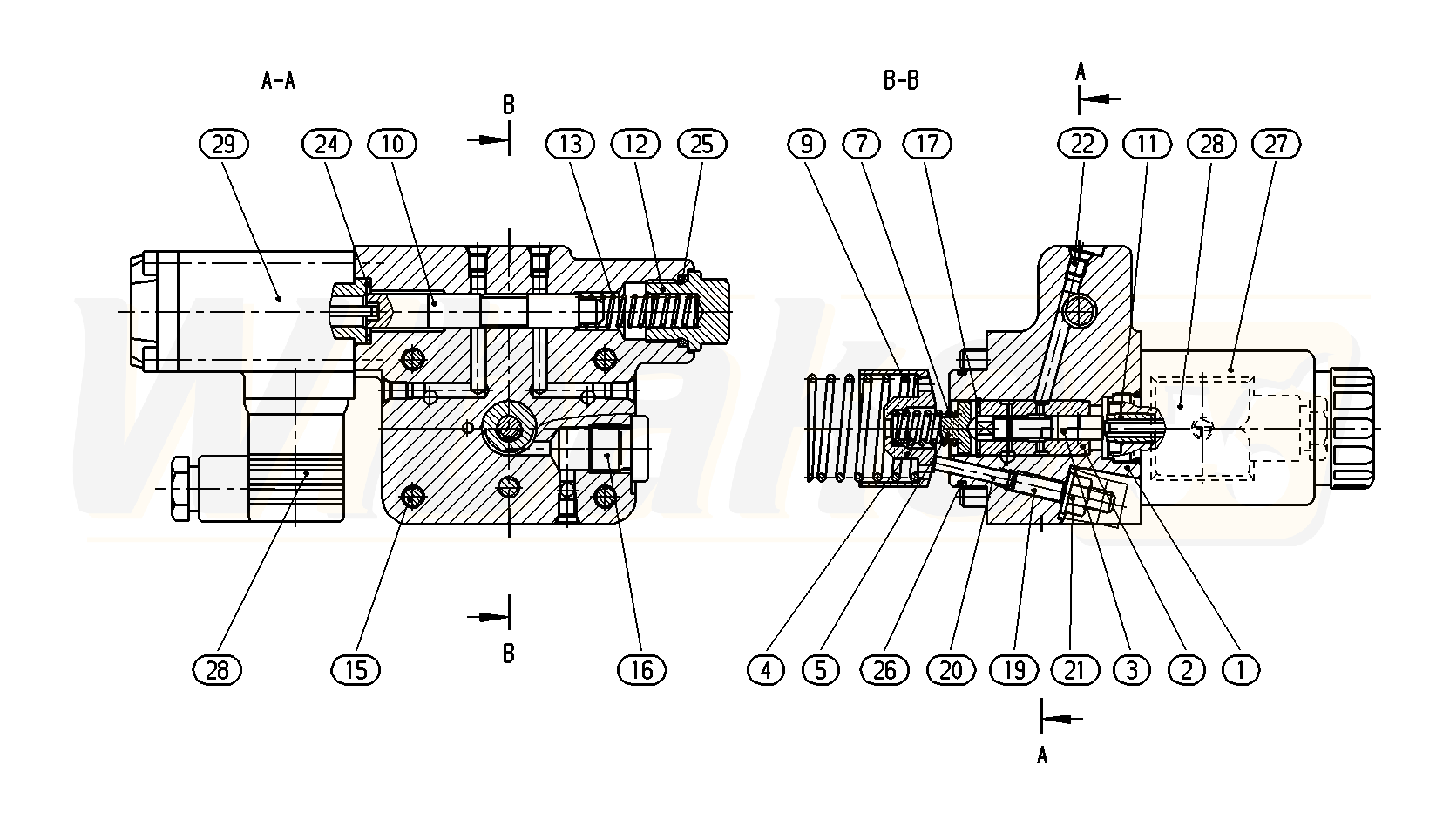

AA6VM80HA1R1/63W-VSC520A (R909610346)
ELEMENT STERUJĄCY (190945)

ELEMENT STERUJĄCY
(190945)


1

OBUDOWA STEROWNIKA
(190946)


2

TULEJA STERUJĄCA
(15221)


3

TŁOK STERUJĄCY
(16600)


4

TULEJA REGULACYJNE
(11340)


5

MISECZKA SPRĘŻYNY
(11665)


7

SPRĘŻYNA DOCISKOWA
(11666)


9

SPRĘŻYNA DOCISKOWA
(11345)


10

SUWAK
(17531)


11

TULEJA
(16601)


12

KOREK GWINTOWANY
(11712)


13

SPRĘŻYNA DOCISKOWA
(17533)


15

ŚRUBA Z ŁBEM WALCOWYM
(10904)


16

KOREK GWINTOWANY
(38873)


17

PIERŚCIEŃ ZABEZPIECZAJĄCY
(11349)


19

SZTYFT GWINTOWANY
(11351)


20

SZTYFT PROSTY
(11352)


21

NAKRĘTKA USZCZELNIAJĄCA
(10369)


22

PODWÓJNY KOREK ZRYWANY
(19008)


24

O-RING
(14099)


25

O-RING
(11719)


26

O-RING
(11346)


27

ELEKTROMAGNES PRZEŁĄCZAJĄCY
(16983)


28

WTYCZKA
(10519)


29

ELEKTROMAGNES PRZEŁĄCZAJĄCY
(10520)

GRUPA »



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
