AA6VM200EP2/63W-VSD517DB (R902040491)

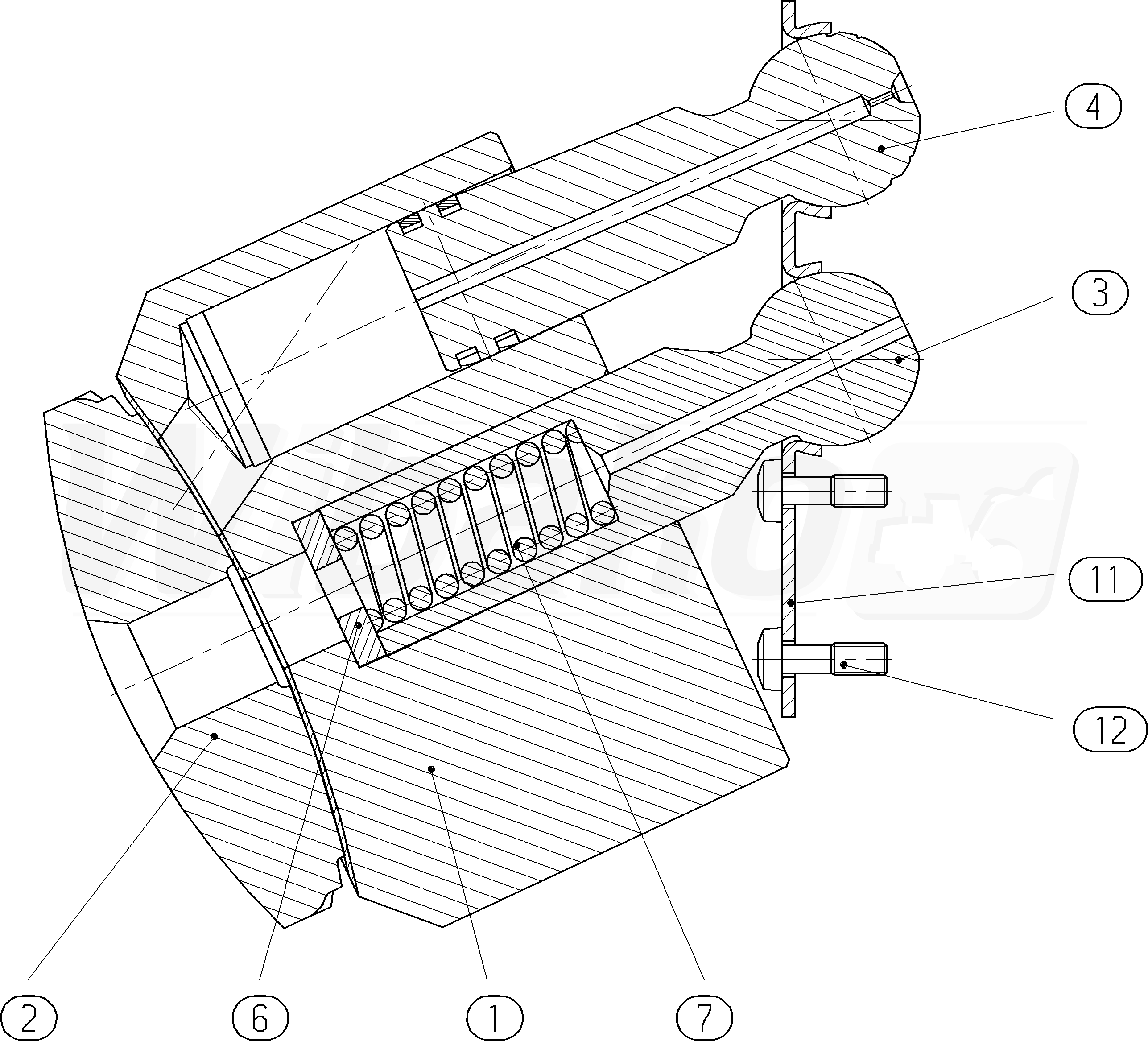

MECHANIZM NAPĘDOWY (14300)

MECHANIZM NAPĘDOWY
(14300)


1

SIŁOWNIK
(14314)


2

SOCZEWKA STERUJĄCA
(14315)


3

SWORZEŃ CENTRUJĄCY
(14316)


4

TŁOK
(14317)


6

PODKŁADKA REGULACYJNA
(14318)


6

PODKŁADKA REGULACYJNA
(14319)


6

PODKŁADKA REGULACYJNA
(14320)


6

PODKŁADKA REGULACYJNA
(14321)


6

PODKŁADKA REGULACYJNA
(14322)


6

PODKŁADKA REGULACYJNA
(14323)


7

SPRĘŻYNA DOCISKOWA
(14324)


11

PŁYTKA PODTRZYMUJĄCA
(14325)


12

WKRĘT Z ŁBEM STOŻKOWYM ŚCIĘTYM
(11027)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
