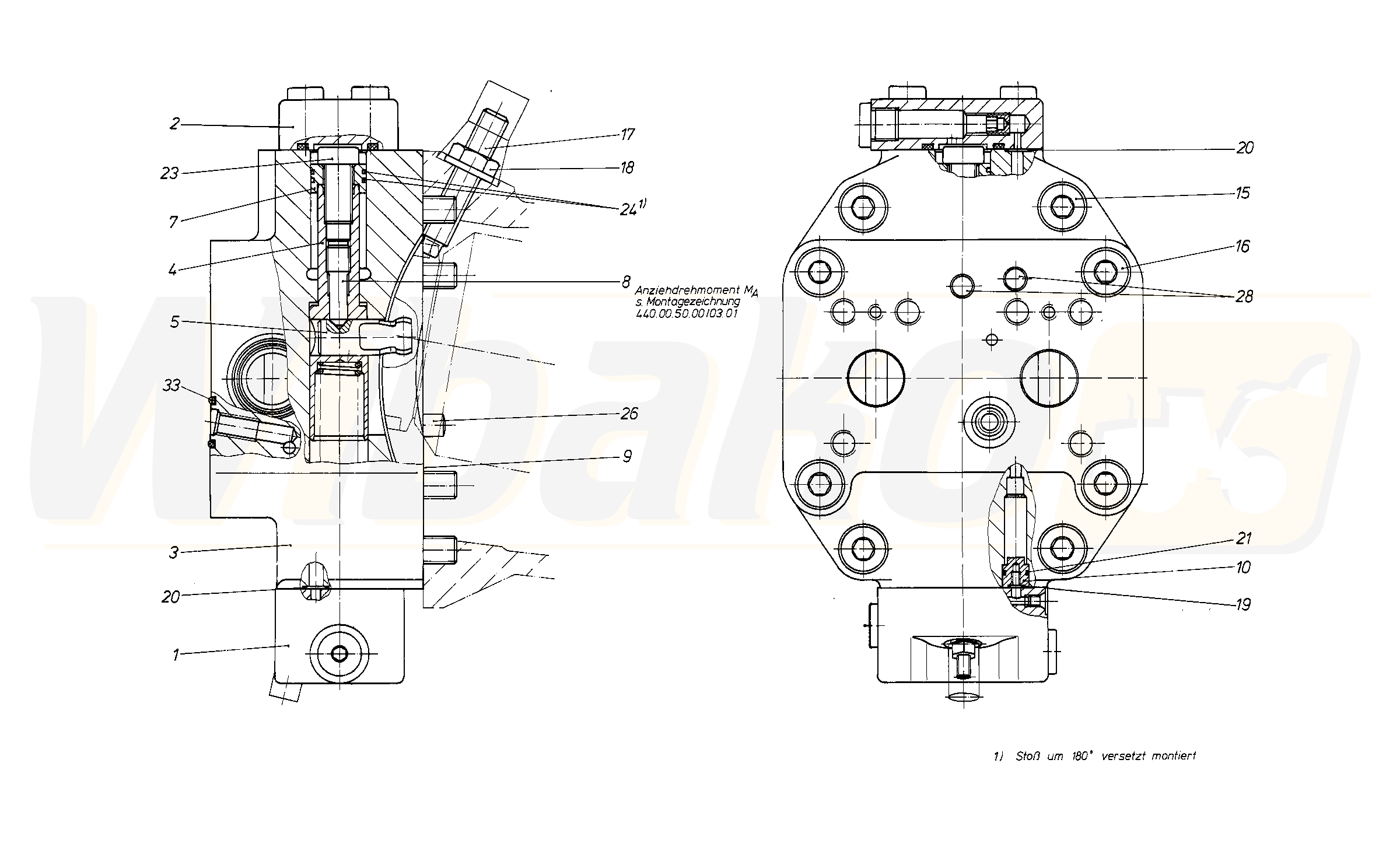

A6VM107HA1/62W-NZB380A (R909447767)
STEROWANIE (175907)

STEROWANIE
(175907)


1

ELEMENT STERUJĄCY
(167808)

GRUPA »


2

POKRYWA
(175908)

GRUPA »


3

PŁYTA POKRYWY
(175909)


4

TŁOK POZYCJONUJĄCY
(174443)


5

SWORZEŃ POZYCJONUJĄCY
(11655)


7

TŁOK
(11656)


8

SZTYFT GWINTOWANY
(12904)


9

USZCZELKA
(175910)


10

ZAŚLEPKA
(15136)


15

ŚRUBA Z ŁBEM WALCOWYM
(10346)


16

ŚRUBA Z ŁBEM WALCOWYM
(11657)


17

SZTYFT GWINTOWANY
(11296)

GRUPA »


18

NAKRĘTKA USZCZELNIAJĄCA
(11057)


19

O-RING
(13842)


20

O-RING
(11087)


21

O-RING
(10227)


22

PIERŚCIEŃ DOCISKOWY
(13843)


23

ŚRUBA Z ŁBEM WALCOWYM
(11336)


26

SZTYFT PROSTY
(10223)


27

PODWÓJNY KOREK ZRYWANY
(18990)


28

PODWÓJNY KOREK ZRYWANY
(19009)


33

O-RING
(10771)


34

KOREK GWINTOWANY
(10090)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
