A6VM107HA1/60W-NZB380A (R909438722)
STEROWANIE (175846)

STEROWANIE
(175846)


1

ELEMENT STERUJĄCY
(175833)

GRUPA »


2

POKRYWA
(175835)

GRUPA »


3

PŁYTA POKRYWY
(175847)


4

TŁOK POZYCJONUJĄCY
(15132)


5

SWORZEŃ POZYCJONUJĄCY
(11655)


7

PIERŚCIEŃ DOCISKOWY
(15133)


8

SZTYFT GWINTOWANY
(11049)


9

USZCZELKA
(15134)


10

PROWADNICA ZAWORU
(13840)


11

ŚRUBA
(13841)


13

TULEJA
(11333)


15

ŚRUBA Z ŁBEM WALCOWYM
(10346)


16

ŚRUBA Z ŁBEM WALCOWYM
(11657)


17

SZTYFT GWINTOWANY
(11296)

GRUPA »


18

NAKRĘTKA USZCZELNIAJĄCA
(11057)


19

O-RING
(13842)


20

O-RING
(11087)


21

O-RING
(10227)


22

PIERŚCIEŃ DOCISKOWY
(13843)


23

USZCZELNIENIE TŁOCZYSKA
(15135)


24

R-PIERŚCIEŃ OKRĄGŁY
(10333)


26

SZTYFT PROSTY
(10223)


28

PODWÓJNY KOREK ZRYWANY
(19009)


30

ŚRUBA PRZEPUSTNICY
(12382)


31

ŚRUBA PRZEPUSTNICY
(12384)


32

BOLEC ZAWORU
(13502)


33

O-RING
(10771)


34

KOREK GWINTOWANY
(10090)



powrót

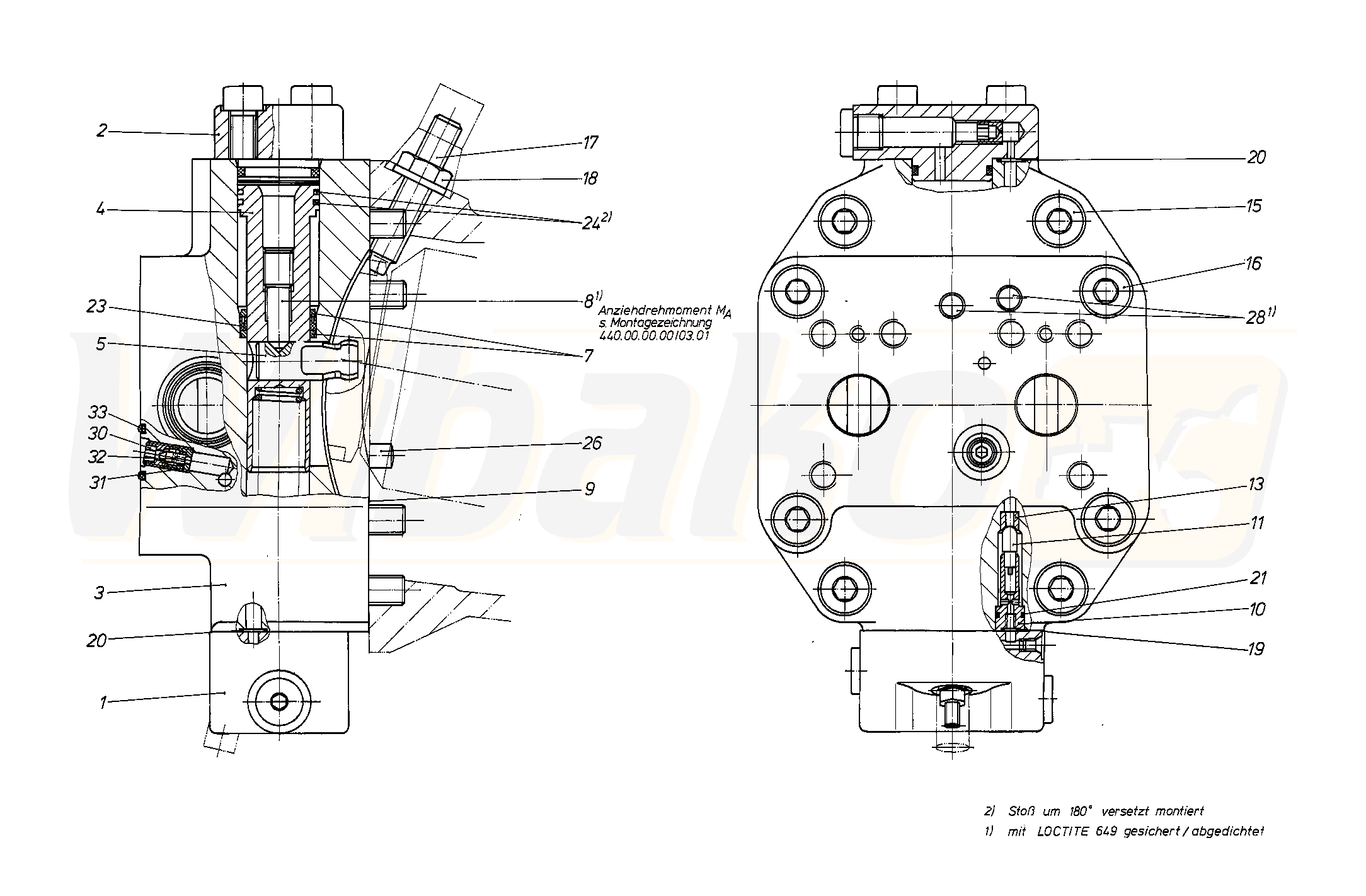

Powyższe schematy należą do Rexroth www.boschrexroth.com
