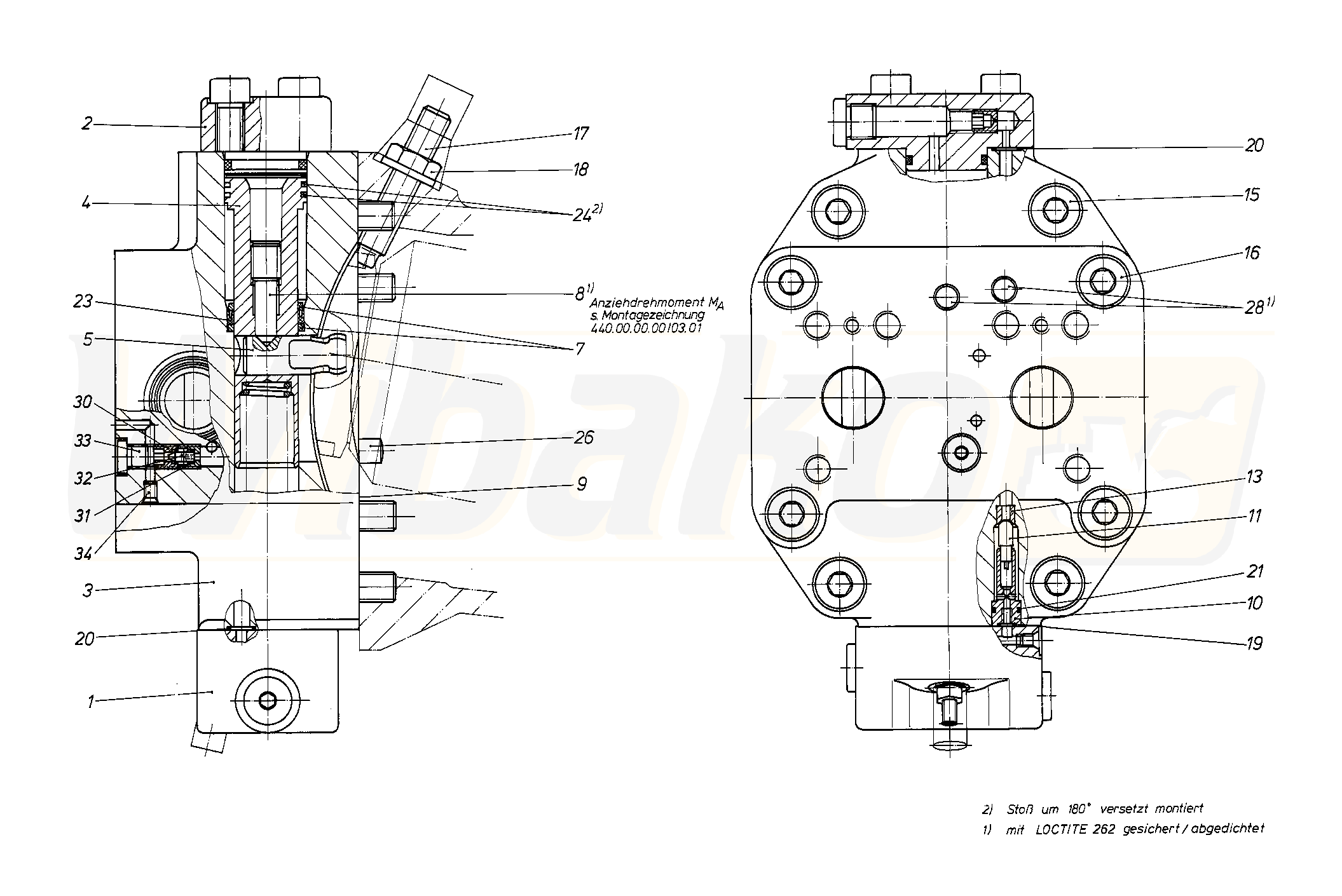

A6VM107HA1/60W-NZB370A (R909441059)
STEROWANIE (175832)

STEROWANIE
(175832)


1

ELEMENT STERUJĄCY
(175833)

GRUPA »


2

POKRYWA
(175835)

GRUPA »


3

PŁYTA POKRYWY
(167697)


4

TŁOK POZYCJONUJĄCY
(15132)


5

SWORZEŃ POZYCJONUJĄCY
(11655)


7

PIERŚCIEŃ DOCISKOWY
(15133)


8

SZTYFT GWINTOWANY
(11049)


9

USZCZELKA
(15134)


10

PROWADNICA ZAWORU
(13840)


11

ŚRUBA
(13841)


13

TULEJA
(11333)


15

ŚRUBA Z ŁBEM WALCOWYM
(10346)


16

ŚRUBA Z ŁBEM WALCOWYM
(11657)


17

SZTYFT GWINTOWANY
(11296)

GRUPA »


18

NAKRĘTKA USZCZELNIAJĄCA
(11057)


19

O-RING
(13842)


20

O-RING
(11087)


21

O-RING
(10227)


22

PIERŚCIEŃ DOCISKOWY
(13843)


23

USZCZELNIENIE TŁOCZYSKA
(15135)


24

R-PIERŚCIEŃ OKRĄGŁY
(10333)


26

SZTYFT PROSTY
(10223)


28

PODWÓJNY KOREK ZRYWANY
(19009)


30

ŚRUBA PRZEPUSTNICY
(12382)


31

ŚRUBA PRZEPUSTNICY
(12384)


32

BOLEC ZAWORU
(13502)


33

KOREK GWINTOWANY
(10220)


34

PODWÓJNY KOREK ZRYWANY
(19008)


35

KOREK GWINTOWANY
(10090)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
