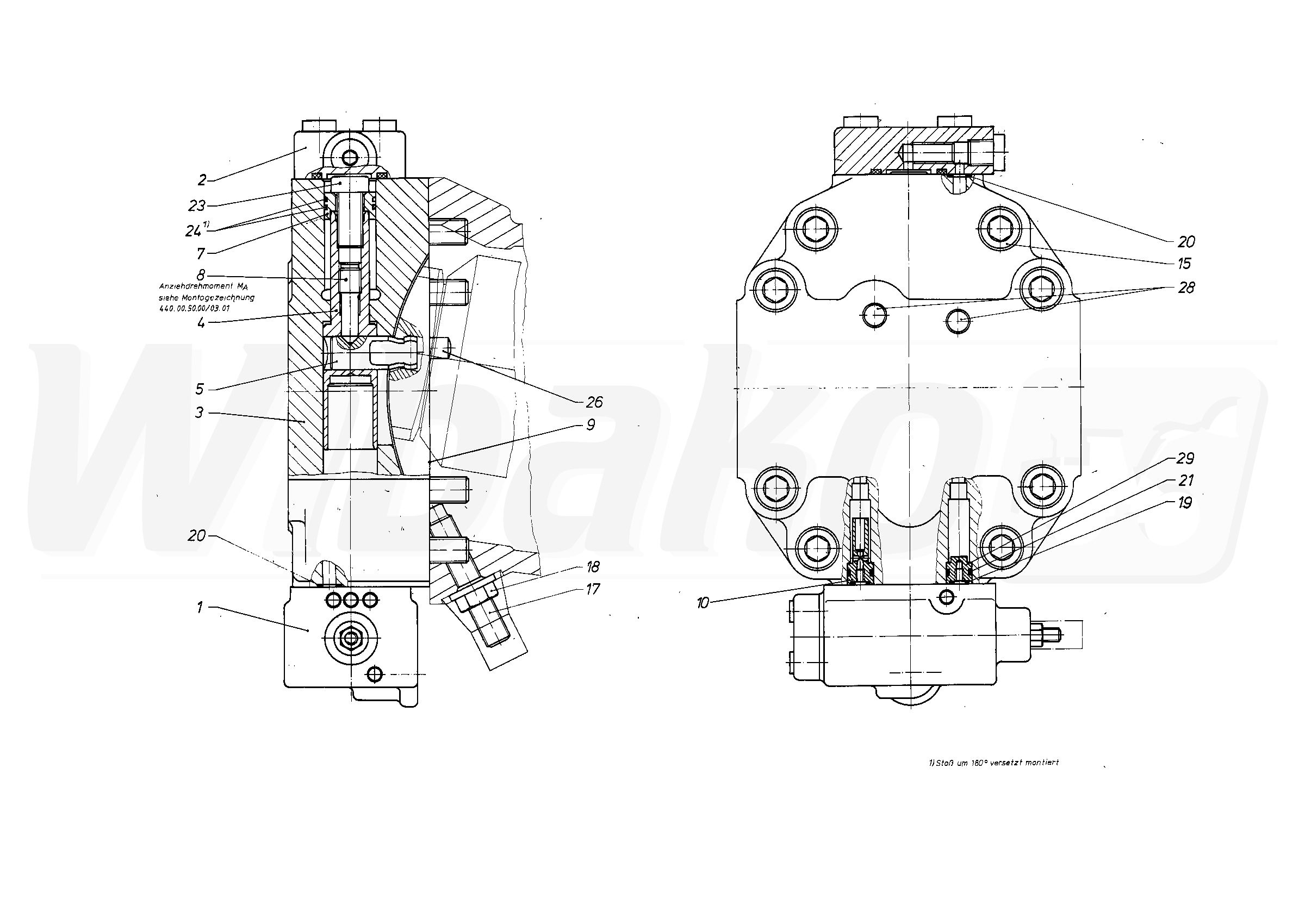

A6VM107FOE/62L-VPB020B (R909610451)
STEROWANIE (175789)

STEROWANIE
(175789)


1

ELEMENT STERUJĄCY
(175773)

GRUPA »


2

POKRYWA
(175790)

GRUPA »


3

PŁYTA POKRYWY
(174442)


4

TŁOK POZYCJONUJĄCY
(174443)


5

SWORZEŃ POZYCJONUJĄCY
(11655)


7

TŁOK
(11656)


8

SZTYFT GWINTOWANY
(12904)


9

USZCZELKA
(15134)


10

PROWADNICA ZAWORU
(13840)


15

ŚRUBA Z ŁBEM WALCOWYM
(10346)


17

SZTYFT GWINTOWANY
(11296)

GRUPA »


18

NAKRĘTKA USZCZELNIAJĄCA
(11057)


19

O-RING
(168020)


20

O-RING
(11335)


21

O-RING
(15064)


22

PIERŚCIEŃ DOCISKOWY
(13843)


23

ŚRUBA Z ŁBEM WALCOWYM
(11336)


26

SZTYFT PROSTY
(10223)


28

PODWÓJNY KOREK ZRYWANY
(18990)


29

ZAŚLEPKA
(20163)


30

O-RING
(16586)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
