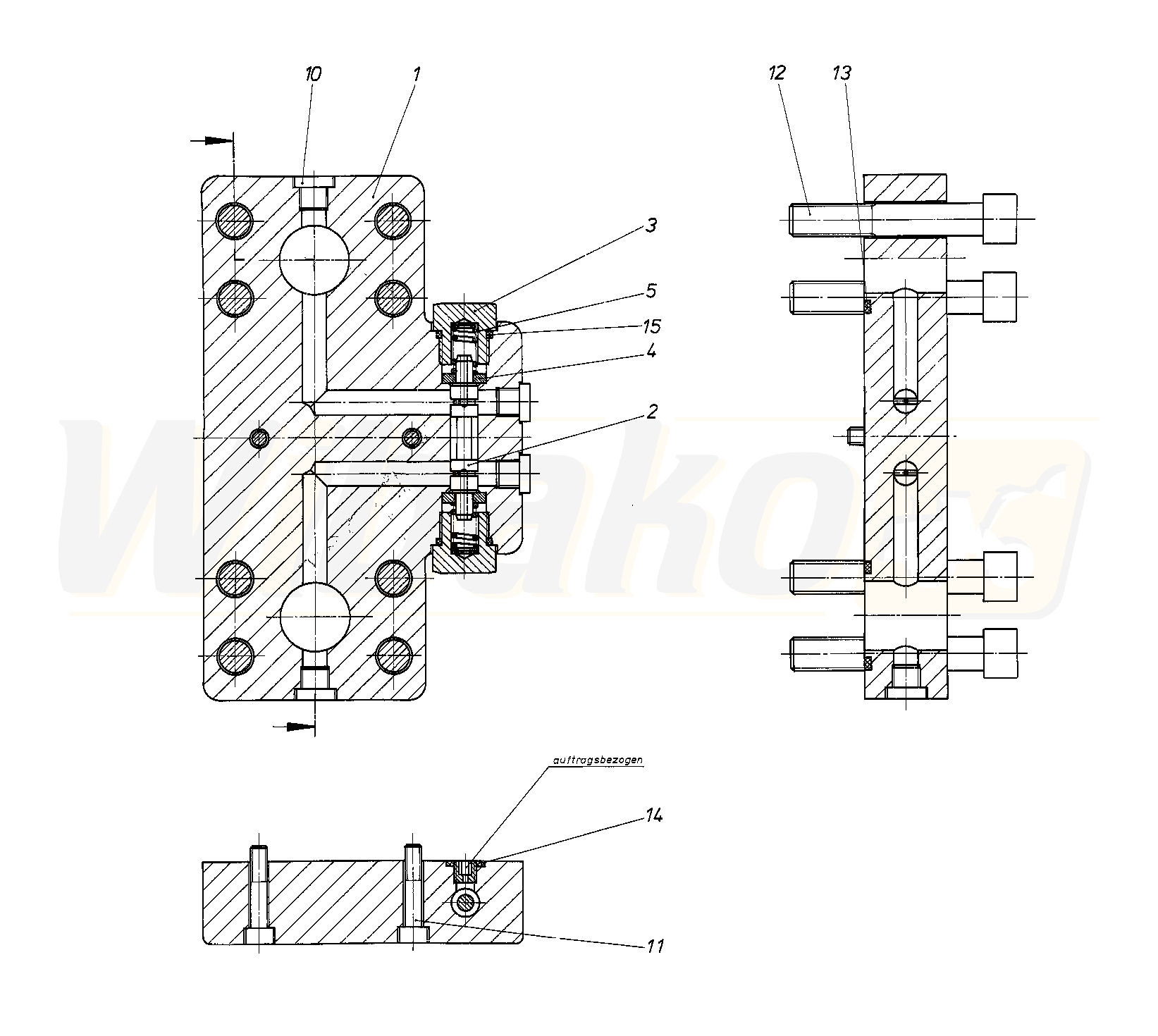

A6VM107EP2/60W-PZB017DB-S (R909610100)
ZAWÓR PRZEPŁUKIWANIA (175027)

ZAWÓR PRZEPŁUKIWANIA
(175027)


1

PŁYTA ZAWORU PRZEPŁUKUJĄCEGO
(175029)


2

TŁOK W UKŁADZIE PRZEPŁUKIWANIA
(11710)


3

KOREK GWINTOWANY
(11712)


4

PODKŁADKA
(11714)


5

SPRĘŻYNA DOCISKOWA
(20021)


10

KOREK GWINTOWANY
(10220)


11

ŚRUBA Z ŁBEM WALCOWYM
(11717)


12

ŚRUBA Z ŁBEM WALCOWYM
(10337)


13

O-RING
(11552)


14

O-RING
(10332)


15

O-RING
(11818)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
