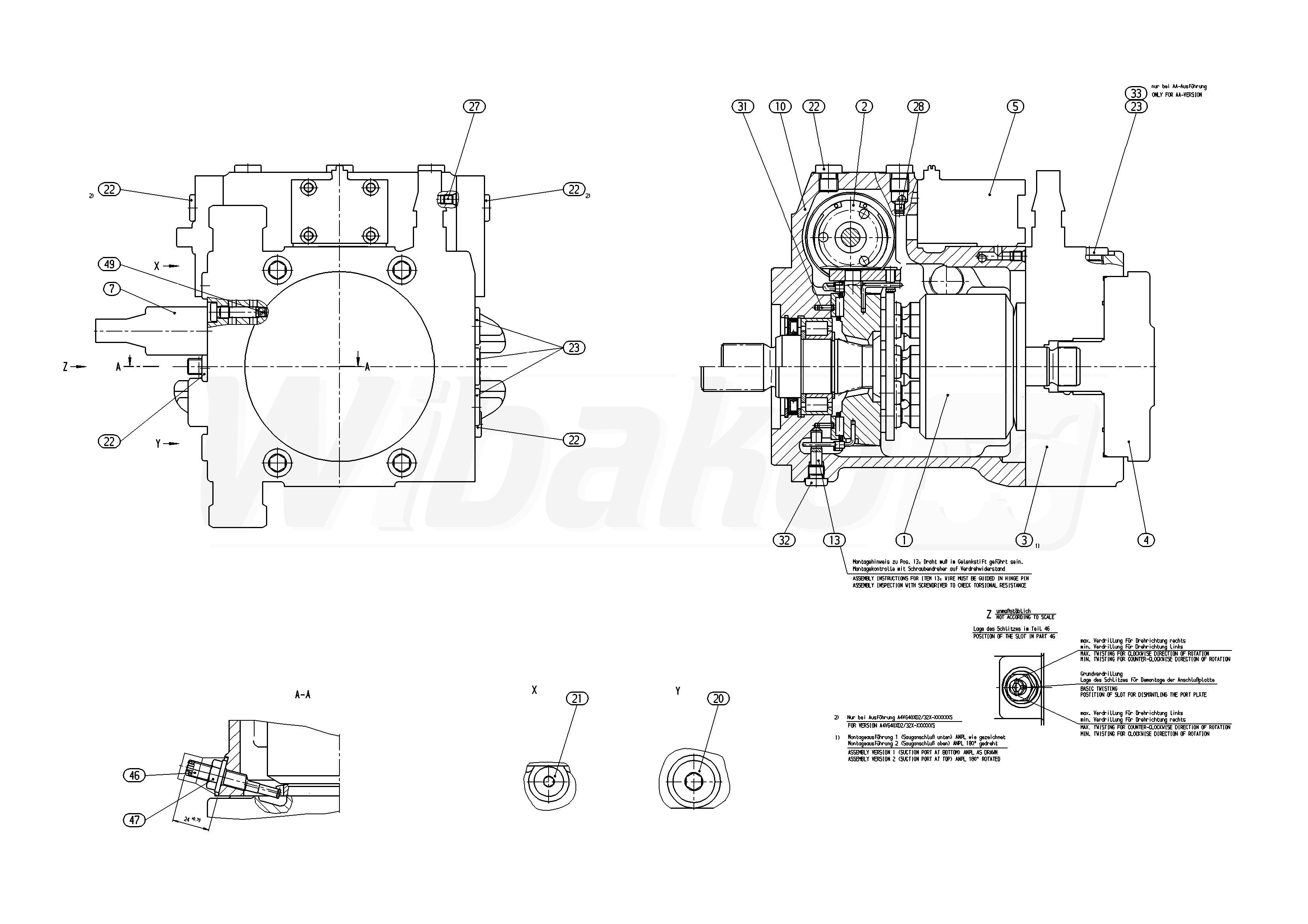

A4VG40HD1D2/32R-NAC02F045S (R902066536)

Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG. Wielkość nominalna 40 cm3. Z wyłączeniem ciśnienia. Zawór DA, ustawienia stałe. Seria 3, indeks 2. Kierunek obrotów (patrząc na końcówkę wału): prawy. NBR (kauczuk nitrylowy), pierścień uszczelniający wału wykonany z FKM (kauczuk fluorowy). Wał zębaty DIN 5480 dla pomp kombinowanych – 1 pompa. Kołnierz łączący SAE J744 2 otwory. Przyłącze ciśnieniowe port A i B na górze i na dole. Przyłącze ssania S na dole. Z pompą doładowczą. Kołnierz SAE J744 101-2 (B), Piasta do wału zębatego 1 in 15T 16/32DP. Hydrauliczny zawór upustowy, ustawiany bezpośrednio, ustawienie stałe 250 do 420 bar z obejściem. Filtracja na przewodzie ssawnym pompy doładowczej.
1

MECHANIZM NAPĘDOWY
(14549)

GRUPA »


2

STEROWANIE
(11363)

GRUPA »


3

PŁYTA POŁĄCZENIOWA
(14422)

GRUPA »


4

POMPA ZĘBATA O ZAZĘBIENIU
(21262)

GRUPA »


5

MODUŁ STEROWANIA
(24612)

GRUPA »


7

NABÓJ REGULACYJNY
(11367)

GRUPA »


10

KORPUS
(13943)


13

SWORZEŃ OBROTU
(10393)


20

KOREK GWINTOWANY
(10397)


21

KOREK GWINTOWANY
(10015)


22

KOREK GWINTOWANY
(10190)


23

KOREK GWINTOWANY
(10090)


27

PODWÓJNY KOREK ZRYWANY
(18990)


28

DYSZA
(10073)


31

KOŁEK SPRĘŻYNUJĄCY
(10396)


32

KOREK GWINTOWANY
(10220)


46

ŚRUBA MIMOŚRODOWA
(10814)


47

NAKRĘTKA USZCZELNIAJĄCA
(10815)


49

DYSZA
(10618)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
