Jednostka · POMPA OSIOWO-TŁOKOWA
A A10V O 71LA8DS/32R-VWD11N00 -S2445R902462642
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO71LA8DS/32R-VWD11N00-S2445, numer materiałowy R902462642. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulatory: odcięciem ciśnienia, początek regulacji od 161 do 240 bar, oddzielna regulacja przepływu, hydrauliczny początek regulacji.D (LA8DS). Kierunki obrotów: patrząc na wał napędowy w prawo (R). Uszczelnienie: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ISO 3019-1. jak wał „U”, ale dla wyższego momentu, ograniczona przydatność do napędu przelotowego (W). Kołnierz mocujący: wg ISO 3019-1 (SAE) SAE C; 4-otworowy (D). Przyłącza robocze: wg ISO 6162, przyłącza kołnierzowe SAE z tyłu, metryczny gwint mocujący (nie dla napędu przelotowego, tylko „N00”) (11). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 2445.
- Numer
- R902462642
- Oznaczenie typu
- A A10V O 71LA8DS/32R-VWD11N00 -S2445
- Grupa
- A10VO 71
- Wydanie
- 06/2020

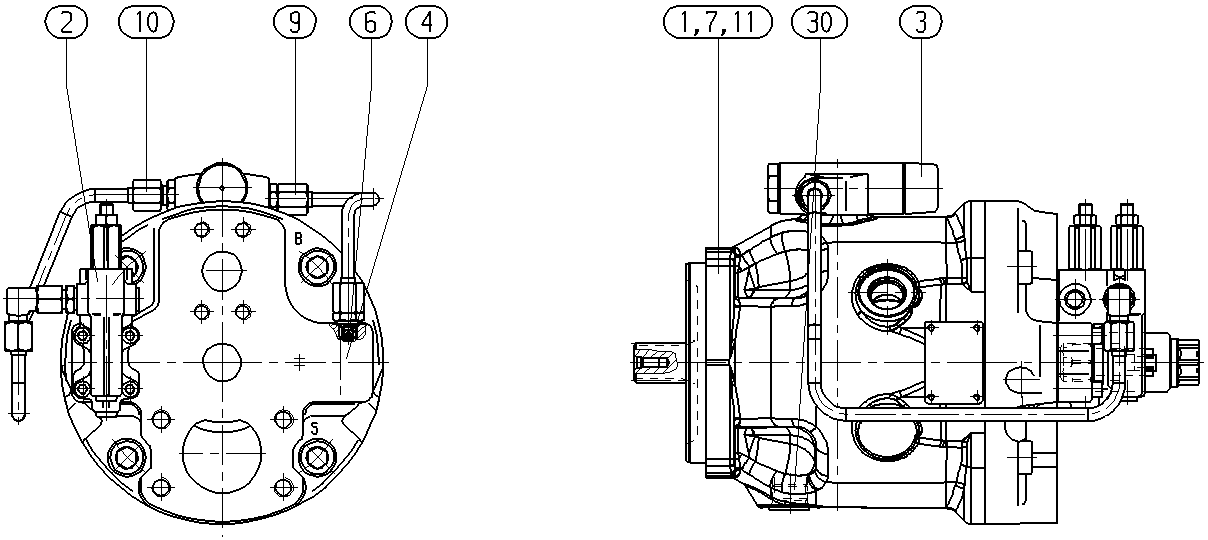

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902464019 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902533492 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533217 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902452073 | ZAWÓR | 1 | ||
| R909156774 | DYSZA | 1 | ||
| R910918063 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R902425366 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R902462088 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R902463683 | SCHEMAT ZASILANIA | 1 | ||
| R910967343 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkości (NG) | 71 | 71 |
| Regulatory | odcięciem ciśnienia, początek regulacji od 161 do 240 bar, oddzielna regulacja przepływu, hydrauliczny początek regulacji.D | LA8DS |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunki obrotów | Patrząc na wał napędowy w prawo | R |
| Uszczelnienie | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy ISO 3019-1. jak wał „U”, ale dla wyższego momentu, ograniczona przydatność do napędu przelotowego | W |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) SAE C; 4-otworowy | D |
| Przyłącza robocze | wg ISO 6162, przyłącza kołnierzowe SAE z tyłu, metryczny gwint mocujący (nie dla napędu przelotowego, tylko „N00”) | 11 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
