Jednostka · POMPA OSIOWO-TŁOKOWA
AA11VO160DRG/10R-NSD62N00R902004612
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A11VO, kod typu AA11VO160DRG/10R-NSD62N00, numer materiałowy R902004612. Wielkość nominalna: NG 160. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (A11V). Tryb pracy: pompa, obieg otwarty, bez pompy zasilającej (O). Regulator: regulator ciśnienia sterowany zdalnie hydraulicznie (DRG). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a‒1976 dla pompy pojedynczej (S). Kołnierz mocujący: SAE J744 ‒ 4-otworowy (D). Przyłącza robocze: przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, gwint mocujący UNC. Gwint przyłączy UNF z pierścieniem uszczelniającym profilowym wg ISO 11926 (62). Napęd przelotowy: ‒ ‒ (N00).
- Numer
- R902004612
- Oznaczenie typu
- AA11VO160DRG/10R-NSD62N00
- Grupa
- A11VO 160
- Wydanie
- 06/2020

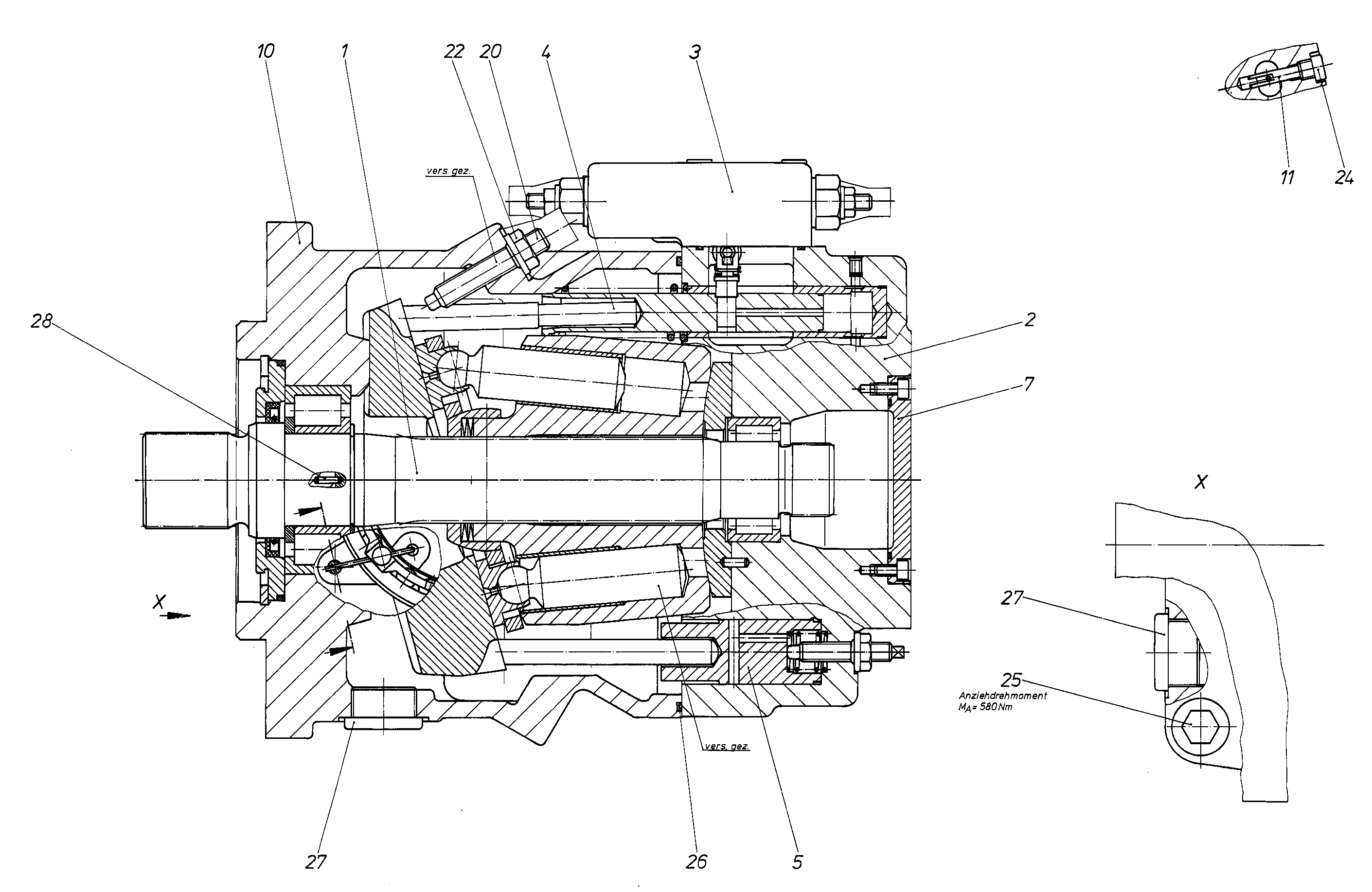

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909609896 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902004671 | PŁYTA POŁĄCZENIOWA, GWINT PRAWY Lista części podzespołu →L | 1 | ||
| R909613448 | REGULATOR Lista części podzespołu →L | 1 | ||
| R909608085 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909442062 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909600246 | POKRYWA Lista części podzespołu →L | 1 | ||
| R909650778 | KORPUS | 1 | ||
| R902132714 | SWORZEŃ OBROTU | 4 | ||
| R909445855 | SZTYFT GWINTOWANY | 2 | ||
| R909152459 | NAKRĘTKA USZCZELNIAJĄCAD | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 4 | ||
| R909830779 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909085367 | O-RINGD | 1 | ||
| R909153378 | KOREK GWINTOWANYD | 3 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| 40 | R909153371 | KOREK GWINTOWANYD | 1 | |
| 98 | R902095630 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi | A11V |
| Tryb pracy | Pompa, obieg otwarty, bez pompy zasilającej | O |
| Wielkość (NG) | 160 | 160 |
| Regulator | Regulator ciśnienia sterowany zdalnie hydraulicznie | DRG |
| Indeks | Wielkość 40 … 130 | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a‒1976 dla pompy pojedynczej | S |
| Kołnierz mocujący | SAE J744 ‒ 4-otworowy | D |
| Przyłącza robocze | Przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, gwint mocujący UNC. Gwint przyłączy UNF z pierścieniem uszczelniającym profilowym wg ISO 11926 | 62 |
| Napęd przelotowy | ‒ ‒ | N00 |
