Jednostka · POMPA OSIOWO-TŁOKOWA
A10VG14MDN1/10R-NSC16K014E-SR992002074
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VG, kod typu A10VG14MDN1/10R-NSC16K014E-S, numer materiałowy R992002074. Wielkość nominalna: NG 14. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 300 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: pompa, obieg zamknięty (G). Zawór sterujący DA dla NG28... 63: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 dla pompy pojedynczej (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza gwintowane A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu (16). Pompa zasilająca: bez zintegrowanej pompy zasilającej, z napędem przelotowym (K). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 82-2 (A) 5/8 in 9T 16/32DP (01). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie bezpośredniego działania, nastawa stała 100 … 250 bar bez obejścia (4). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) (E). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R992002074
- Oznaczenie typu
- A10VG14MDN1/10R-NSC16K014E-S
- Grupa
- A10VG 14
- Wydanie
- 05/2020

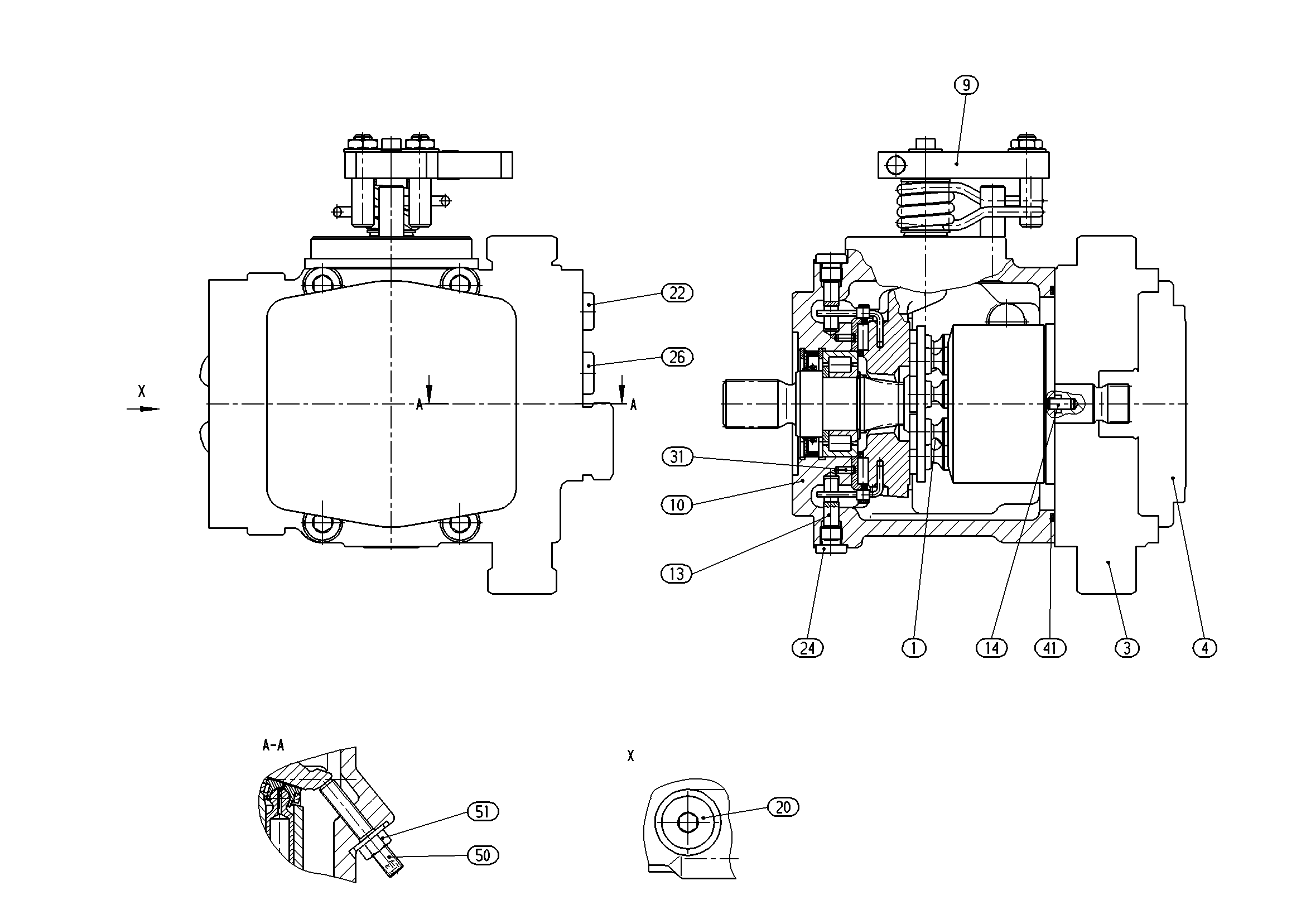

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902048943 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902062044 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902008067 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902071171 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902269433 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 2 | ||
| R913009664 | SZTYFT PROSTY | 1 | ||
| R909153815 | KOREK GWINTOWANYD | 1 | ||
| R909151692 | KOREK GWINTOWANYD | 1 | ||
| R909153364 | KOREK GWINTOWANYD | 2 | ||
| R909151979 | KOREK GWINTOWANYD | 1 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909154589 | O-RINGD | 1 | ||
| R902043471 | SZTYFT GWINTOWANY | 2 | ||
| R909152707 | NAKRĘTKA USZCZELNIAJĄCAD | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 300 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 14 | 14 |
| Zawór sterujący DA dla NG28... 63 | Bez zaworu sterującego DA | 1 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 dla pompy pojedynczej | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza gwintowane A i B po tej samej stronie, z prawej, przyłącze ssawne S u dołu | 16 |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, z napędem przelotowym | K |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 82-2 (A) 5/8 in 9T 16/32DP | 01 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie bezpośredniego działania, nastawa stała 100 … 250 bar bez obejścia | 4 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
