Jednostka · SILNIK TŁOKOWY OSIOWY
AL A10F E 37 /52W-VCF10N000 -S1437R992000741
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10FM, kod typu ALA10FE37/52W-VCF10N000-S1437, numer materiałowy R992000741. Wielkość nominalna: NG 37. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o stałej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), maksymalne (A10F). Tryb pracy: silnik, konstrukcja wtykowa, obieg otwarty i zamknięty (E). Kierunek obrotów: patrząc na wał napędowy Naprzemienny (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał stożkowy z wpustem i śrubą gwintowaną (C). Kołnierz mocujący: specjalny kołnierz 2-otworowy (F). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Gwint mocujący ISO 6162 po tej samej stronie, metryczny (10N00). Zawory: bez zaworu (0). Wykonanie specjalne nr 1437.
- Numer
- R992000741
- Oznaczenie typu
- AL A10F E 37 /52W-VCF10N000 -S1437
- Grupa
- A10FE 37
- Wydanie
- 11/2019

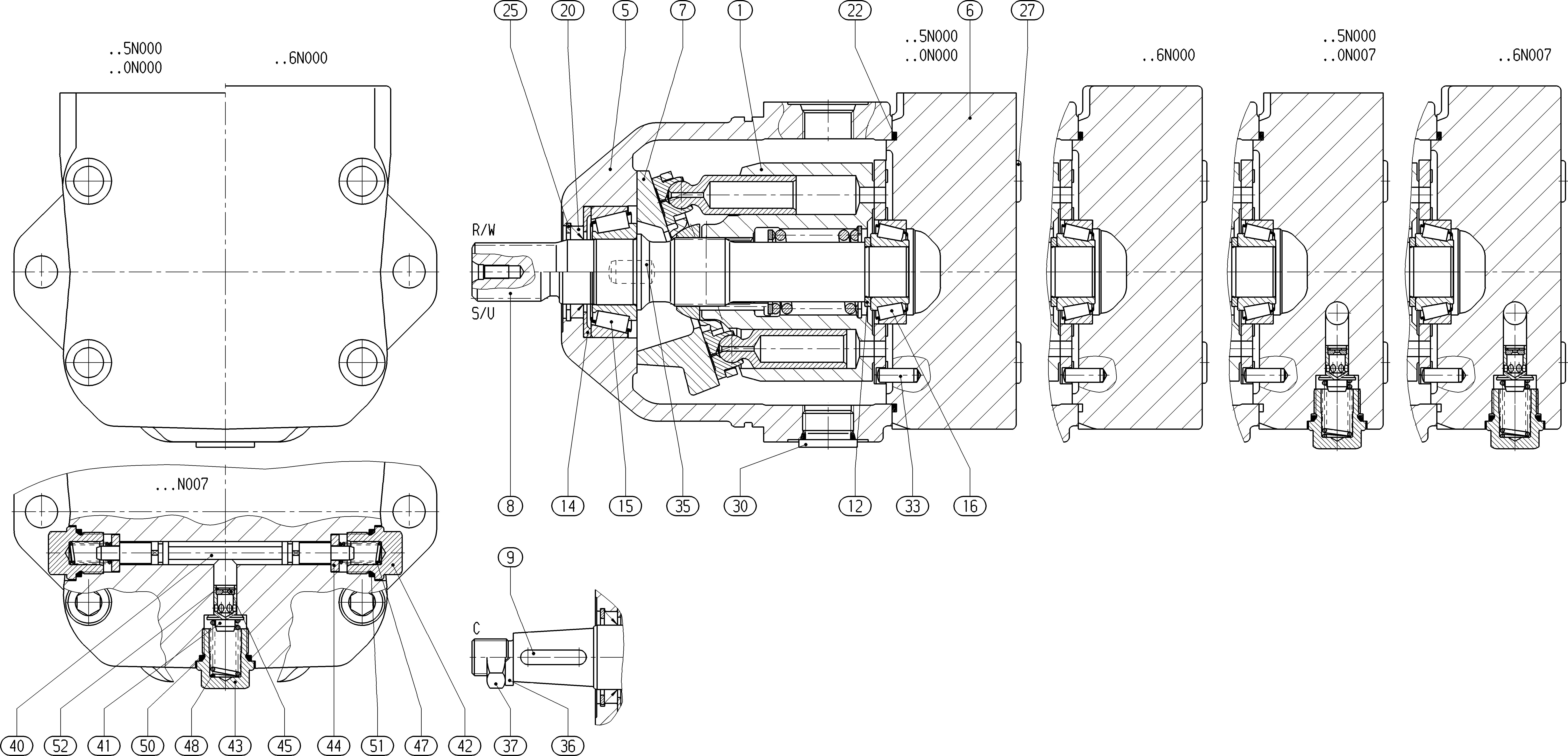

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902435770 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910997211 | OBUDOWA SILNIKA | 1 | ||
| R910989300 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910917928 | PŁYTA KRZYWKOWA | 1 | ||
| R902428689 | WAŁ NAPĘDOWY | 1 | ||
| R910751138 | WPUST PRYZMATYCZNY | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910987963 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910985471 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁU | 1 | ||
| — | O-RING | 1 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110256 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910967343 | KOREK GWINTOWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910924011 | SZTYFT PROSTY | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o stałej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), maksymalne | A10F |
| Tryb pracy | Silnik, konstrukcja wtykowa, obieg otwarty i zamknięty | E |
| Wielkość (NG) | 37 | 37 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy Naprzemienny | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał stożkowy z wpustem i śrubą gwintowaną | C |
| Kołnierz mocujący | Specjalny kołnierz 2-otworowy | F |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Gwint mocujący ISO 6162 po tej samej stronie, metryczny | 10N00 |
| Zawory | Bez zaworu | 0 |
