Jednostka · POMPA OSIOWO-TŁOKOWA
AL A10V O100 DFR1/31R-PWC62K68 -S1322R992000677
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu ALA10VO100DFR1/31R-PWC62K68-S1322, numer materiałowy R992000677. Wielkość nominalna: NG 100. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Regulator: Z regulatorem przepływu, X-T zaślepione, z funkcją płukania (DFR1). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Wał napędowy: wał wielowypustowy ISO 3019-1. Jak „U”, wyższy moment; ograniczona przydatność do napędu przelotowego; możliwości montażu. 53 (W). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego (62). Napęd przelotowy: 101-2 (B) 7/8 in 13T 16/32DP (K68). Wykonanie specjalne nr 1322.
- Numer
- R992000677
- Oznaczenie typu
- AL A10V O100 DFR1/31R-PWC62K68 -S1322
- Grupa
- A10VO 100
- Wydanie
- 06/2020

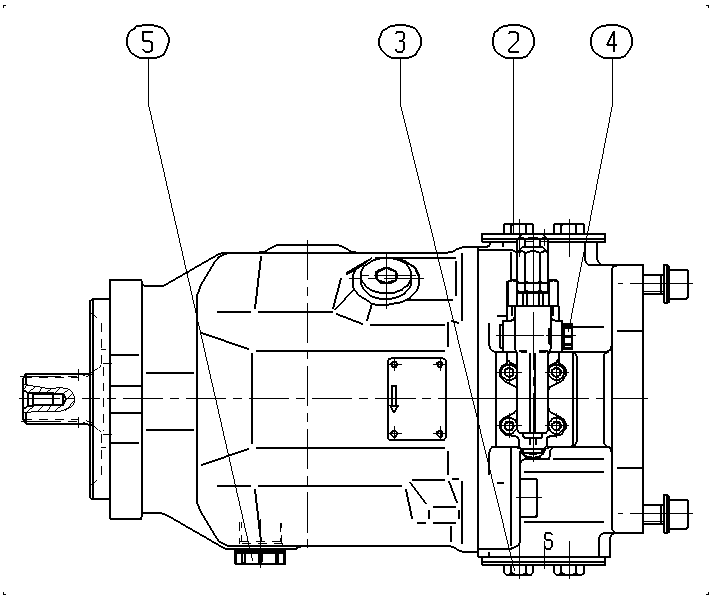

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R902446497 | POMPA OSIOWO-TŁOKOWA Lista części podzespołu →L | 1 | |
| R902400585 | POKRYWA KOŁNIERZA | 1 | ||
| R902400595 | POKRYWA KOŁNIERZA | 1 | ||
| R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| R902603191 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Regulator | Z regulatorem przepływu, X-T zaślepione, z funkcją płukania | DFR1 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Wał napędowy | Wał wielowypustowy ISO 3019-1. Jak „U”, wyższy moment; ograniczona przydatność do napędu przelotowego; możliwości montażu. 53 | W |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego | 62 |
| Napęd przelotowy | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
