Jednostka · POMPA OSIOWO-TŁOKOWA
AA4VG40DA1D8/32R-NUC52F025DQ-SR992000405
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG40DA1D8/32R-NUC52F025DQ-S, numer materiałowy R992000405. Wielkość nominalna: NG 40. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: regulacja automatyczna zależna od prędkości obrotowej U = 12 V (DA1). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: zawór sterujący DA, nastawa stała, z zabudowanym hydraulicznym zaworem inch, sterowanie cieczą hydrauliczną na bazie oleju mineralnego (8). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a tylko dla pompy wielokrotnej – 2. pompa (U). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (52). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP (02). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie 3600 do 6100 psi bezpośredniego działania, nastawa stała (250 do 420 bar) z obejściem (5). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) (D).
- Numer
- R992000405
- Oznaczenie typu
- AA4VG40DA1D8/32R-NUC52F025DQ-S
- Grupa
- A4VG 40
- Wydanie
- 02/2020

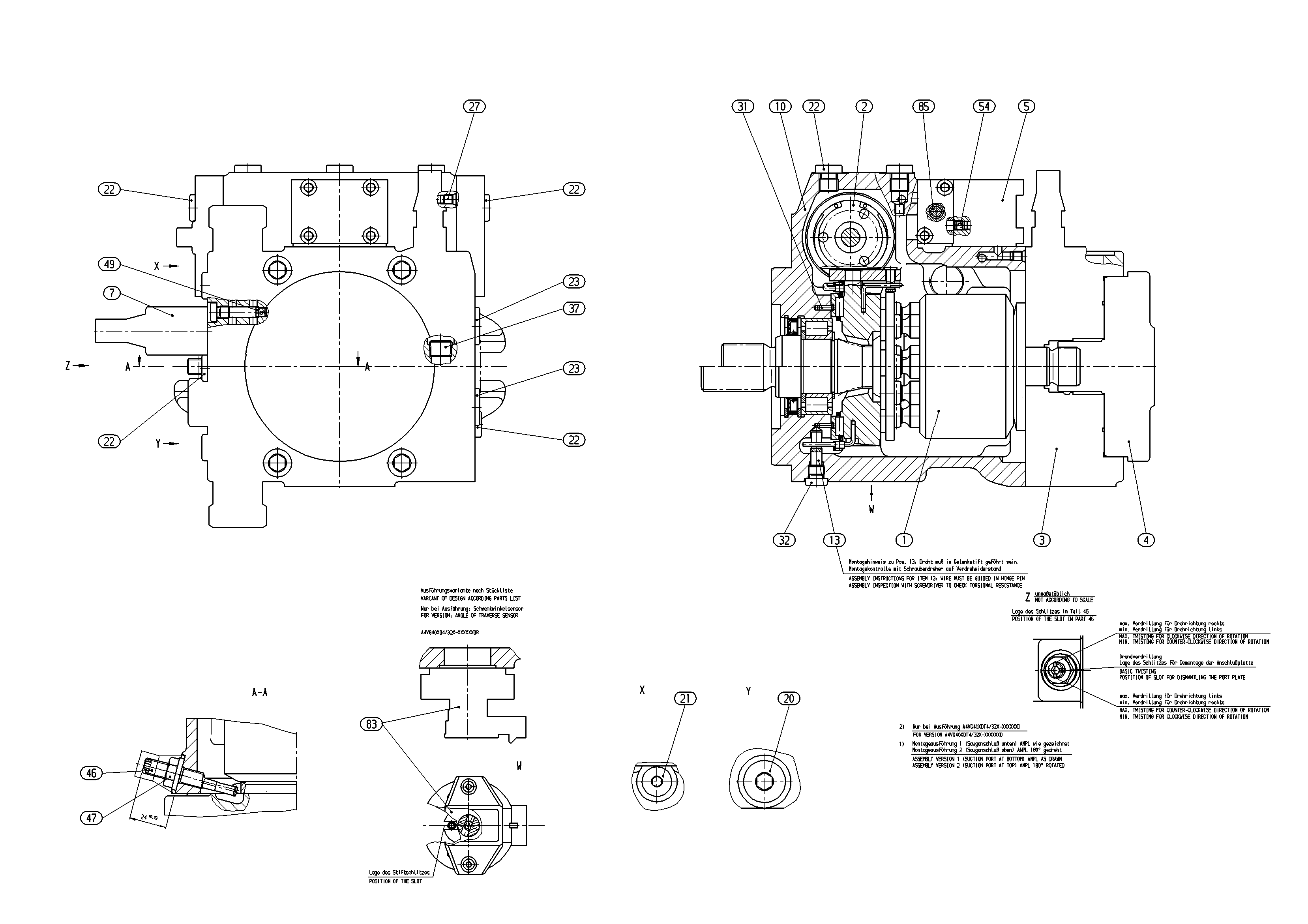

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902084743 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902016034 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909609730 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909606693 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902113617 | ZAWÓR MECHANIZMU KROKOWEGO Lista części podzespołu →L | 1 | ||
| R909416389 | NABÓJ REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902007260 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 1 | ||
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| R909153371 | KOREK GWINTOWANYD | 1 | ||
| R909154478 | KOREK GWINTOWANYD | 5 | ||
| R909153815 | KOREK GWINTOWANYD | 2 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909087912 | KOREK GWINTOWANY | 1 | ||
| R909435856 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909156497 | DYSZA | 1 | ||
| R909156492 | DYSZA | 1 | ||
| 78 | R909607033 | ELEMENT GWINTOWANY Lista części podzespołu →L | 1 | |
| R902026807 | ELEMENT STERUJĄCY Lista części podzespołu →L | 1 | ||
| 98 | R902002484 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 40 | 40 |
| Regulator | Regulacja automatyczna zależna od prędkości obrotowej U = 12 V | DA1 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Zawór sterujący DA, nastawa stała, z zabudowanym hydraulicznym zaworem inch, sterowanie cieczą hydrauliczną na bazie oleju mineralnego | 8 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a tylko dla pompy wielokrotnej – 2. pompa | U |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 52 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie 3600 do 6100 psi bezpośredniego działania, nastawa stała (250 do 420 bar) z obejściem | 5 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) | D |
| Złącze elektromagnesów | Złącze DEUTSCH zalewane, 2-stykowe, z diodą tłumiącą (tylko dla EZ i DA) | Q |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
