Jednostka · ZESPÓŁ PODSTAWY
G A10V M 28 OV /52W1-VRC66N000 -SO952R910997795
Jednostka podstawowa Bosch Rexroth seria A10VM, kod typu GA10VM28OV/52W1-VRC66N000-SO952, numer materiałowy R910997795. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza gwintowane wg A i B z boku, Przyłącze gwintowane, UN ISO 11926 po tej samej stronie (66N00). Zawory: bez zaworu (0). Wykonanie specjalne nr 952.
- Numer
- R910997795
- Oznaczenie typu
- G A10V M 28 OV /52W1-VRC66N000 -SO952
- Grupa
- A10VM 28
- Wydanie
- 06/2020

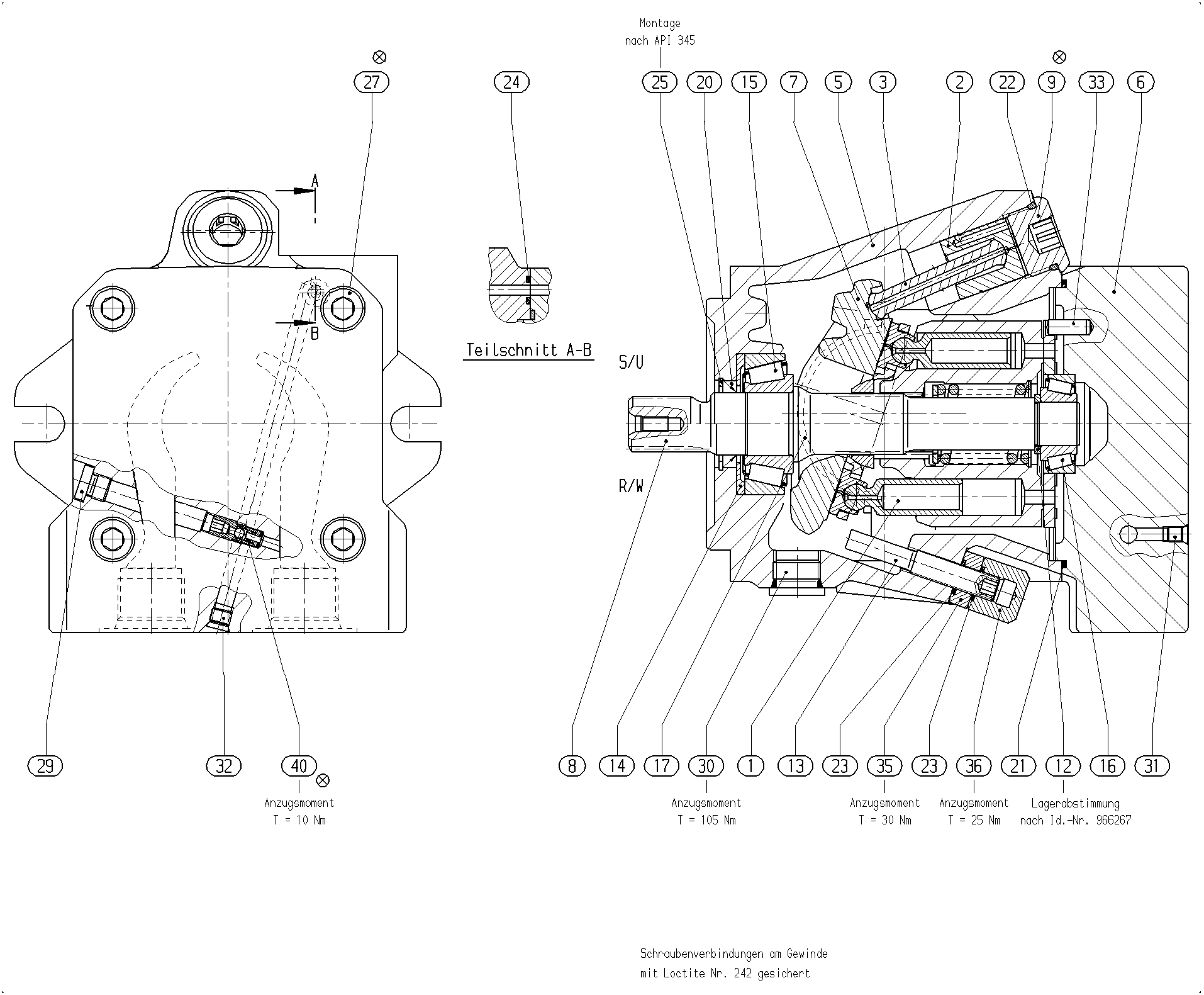

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910988570 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910970702 | TŁOK REGULACYJNY | 1 | ||
| R902439967 | TŁOCZYSKO | 1 | ||
| R910997730 | OBUDOWA SILNIKA | 1 | ||
| R910997682 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902443524 | PŁYTA WYCHYLNA | 1 | ||
| R902417183 | WAŁ NAPĘDOWY | 1 | ||
| R902447575 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | ||
| R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910947854 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| R910987890 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R902438109 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902438110 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902410506 | OSŁONA ŁOŻYSKA | 2 | ||
| R910988019 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R902650851 | O-RINGD | 1 | ||
| R910804886 | O-RINGD | 2 | ||
| R910942133 | R-PIERŚCIEŃ OKRĄGŁYD | 1 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910963995 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909156649 | KOREK GWINTOWANYD | 1 | ||
| R910901969 | KOREK GWINTOWANY | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910998240 | NAKRĘTKA | 1 | ||
| R910904041 | NAKRĘTKA KOŁPAKOWA | 1 | ||
| R902424169 | ZAWÓR KIERUNKOWY Lista części podzespołu →L | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 28 | 28 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza gwintowane wg A i B z boku, Przyłącze gwintowane, UN ISO 11926 po tej samej stronie | 66N00 |
| Zawory | Bez zaworu | 0 |
