Jednostka · SILNIK TŁOKOWY OSIOWY
AA10FM45/52W-VRC60N007-SO632R910997572
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10FM, kod typu AA10FM45/52W-VRC60N007-SO632, numer materiałowy R910997572. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o stałej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 (A10F). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Kierunek obrotów: patrząc na wał napędowy Naprzemienny (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 Do wysokiego momentu obrotowego (R). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe wg ISO 6162 A i B; z boku; po tej samej stronie Gwint mocujący UNC (60N00). Zawory: zawór płuczący i zawór ciśnienia zasilania, zintegrowany (7). Wykonanie specjalne nr 632.
- Numer
- R910997572
- Oznaczenie typu
- AA10FM45/52W-VRC60N007-SO632
- Grupa
- A10FM 45
- Wydanie
- 12/2020

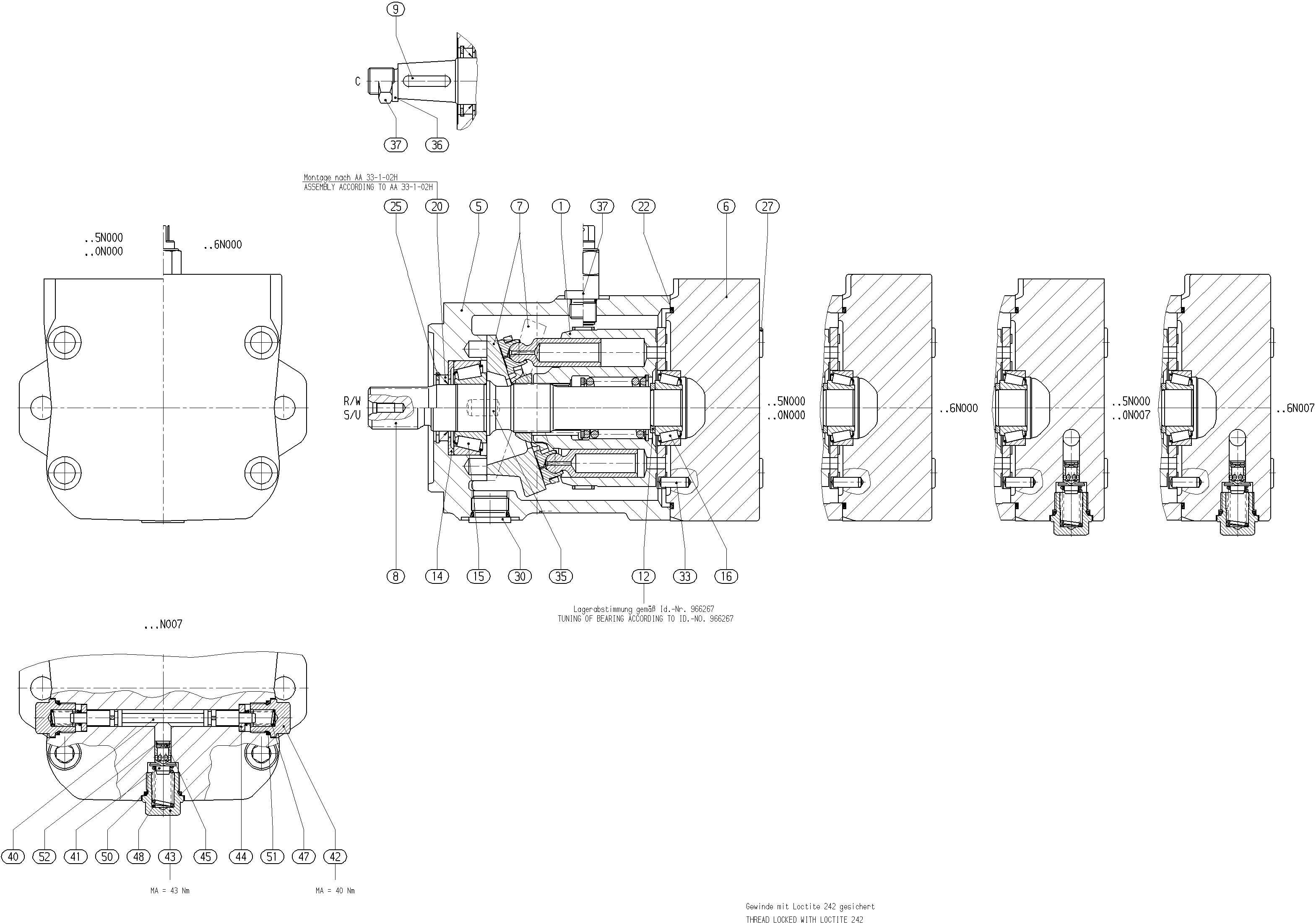

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910979187 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910997555 | OBUDOWA SILNIKA | 1 | ||
| R910993879 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910915926 | PŁYTA KRZYWKOWA | 1 | ||
| R902417391 | WAŁ NAPĘDOWY | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910987963 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910985471 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910905440 | O-RINGD | 1 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110256 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910967343 | KOREK GWINTOWANYD | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910924011 | SZTYFT PROSTY | 2 | ||
| R910979183 | CZUJNIK PRĘDKOŚCI OBROTOWEJ | 1 | ||
| R910984281 | TŁOK W UKŁADZIE PRZEPŁUKIWANIA | 1 | ||
| R909419422 | TŁOK (SUWAK) ZAWORU | 1 | ||
| R909417111 | KOREK GWINTOWANY | 2 | ||
| R909417846 | KOREK GWINTOWANY | 1 | ||
| R909417112 | PODKŁADKA | 2 | ||
| R902030345 | PRZYSŁONA | 1 | ||
| R909417113 | SPRĘŻYNA DOCISKOWA | 2 | ||
| R909417848 | SPRĘŻYNA DOCISKOWA | 1 | ||
| R910515574 | O-RING | 1 | ||
| R910302139 | O-RING | 2 | ||
| R910800550 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o stałej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 | A10F |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 45 | 45 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy Naprzemienny | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 Do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe wg ISO 6162 A i B; z boku; po tej samej stronie Gwint mocujący UNC | 60N00 |
| Zawory | Zawór płuczący i zawór ciśnienia zasilania, zintegrowany | 7 |
