Jednostka · ZESPÓŁ PODSTAWY
G A20V O 60 OV /10R-VSD24K01 -S1295R910996142
Jednostka podstawowa Bosch Rexroth seria A20VO, kod typu GA20VO60OV/10R-VSD24K01-S1295, numer materiałowy R910996142. Wielkość nominalna: NG 60. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej (wersja tandem plecami do siebie) (A20V). Tryb pracy: pompa podwójna, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy ISO 3019-1 (S). Kołnierz mocujący: ISO 3019-1 4-otworowy (D). Przyłącza robocze: kołnierze SAE, dwa przyłącza B i jedno przyłącze S z boku naprzeciwległe, metryczny gwint mocujący (24). Napęd przelotowy: 82-2 (A) 5/8 in 9T 16/32DP (K01). Wykonanie specjalne nr 1295.
- Numer
- R910996142
- Oznaczenie typu
- G A20V O 60 OV /10R-VSD24K01 -S1295
- Grupa
- A20VO 60
- Wydanie
- 06/2020

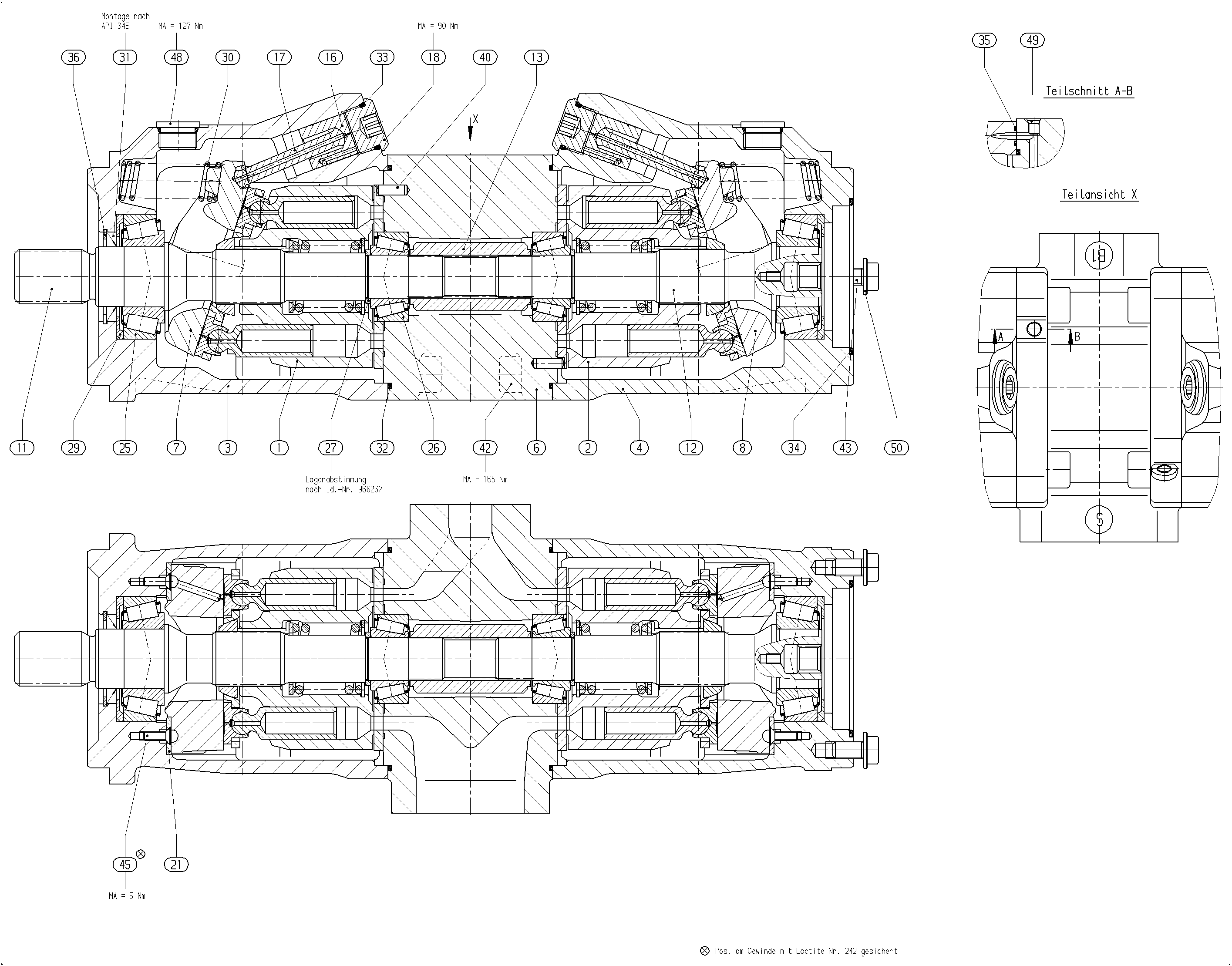

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902454130 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902454129 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902420884 | OBUDOWA POMPY | 1 | ||
| R902420885 | OBUDOWA POMPY | 1 | ||
| R902546033 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902437115 | PŁYTA WYCHYLNA | 1 | ||
| R902437116 | PŁYTA WYCHYLNA | 1 | ||
| R910994407 | WAŁ NAPĘDOWY | 1 | ||
| R902413428 | WAŁ NAPĘDOWY | 1 | ||
| R910979644 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| R902438263 | TŁOK REGULACYJNY | 2 | ||
| R902439068 | TŁOCZYSKO | 2 | ||
| R902447575 | KOREK GWINTOWANY Lista części podzespołu →LD | 2 | ||
| R902413637 | OSŁONA ŁOŻYSKAD | 2 | ||
| 22 | R902413636 | OSŁONA ŁOŻYSKA | 2 | |
| R910720224 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 2 | ||
| R910973501 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 2 | ||
| R910966528 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 2 | ||
| R910989235 | PIERŚCIEŃ OGRANICZAJĄCY | 2 | ||
| R910973548 | SPRĘŻYNA DOCISKOWA | 2 | ||
| R909831661 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁU | 1 | ||
| R913050498 | O-RING | 2 | ||
| R910357049 | O-RING | 1 | ||
| R910942133 | R-PIERŚCIEŃ OKRĄGŁY | 4 | ||
| R910941918 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R902533908 | SZTYFT PROSTY | 2 | ||
| R910402303 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| R910977023 | ŚRUBA Z ŁBEM WALCOWYM | 2 | ||
| R910993660 | WKRĘT Z ŁBEM STOŻKOWYM PŁASKIM | 4 | ||
| R910967343 | KOREK GWINTOWANY | 3 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 3 | ||
| R910186724 | PODKŁADKA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej (wersja tandem plecami do siebie) | A20V |
| Tryb pracy | Pompa podwójna, obieg otwarty | O |
| Wielkość (NG) | 60 | 60 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunki obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy ISO 3019-1 | S |
| Kołnierz mocujący | ISO 3019-1 4-otworowy | D |
| Przyłącza robocze | Kołnierze SAE, dwa przyłącza B i jedno przyłącze S z boku naprzeciwległe, metryczny gwint mocujący | 24 |
| Napęd przelotowy | 82-2 (A) 5/8 in 9T 16/32DP | K01 |
