Jednostka · ZESPÓŁ PODSTAWY
GE A10VSO 28 OV /31L-VPA12N00R910995536
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GEA10VSO28OV/31L-VPA12N00, numer materiałowy R910995536. Wielkość nominalna: NG 28. Wersja: ciecz hydrauliczna HFA, HFB, HFC (E). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe (12). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R910995536
- Oznaczenie typu
- GE A10VSO 28 OV /31L-VPA12N00
- Grupa
- A10VSO 28
- Wydanie
- 06/2020

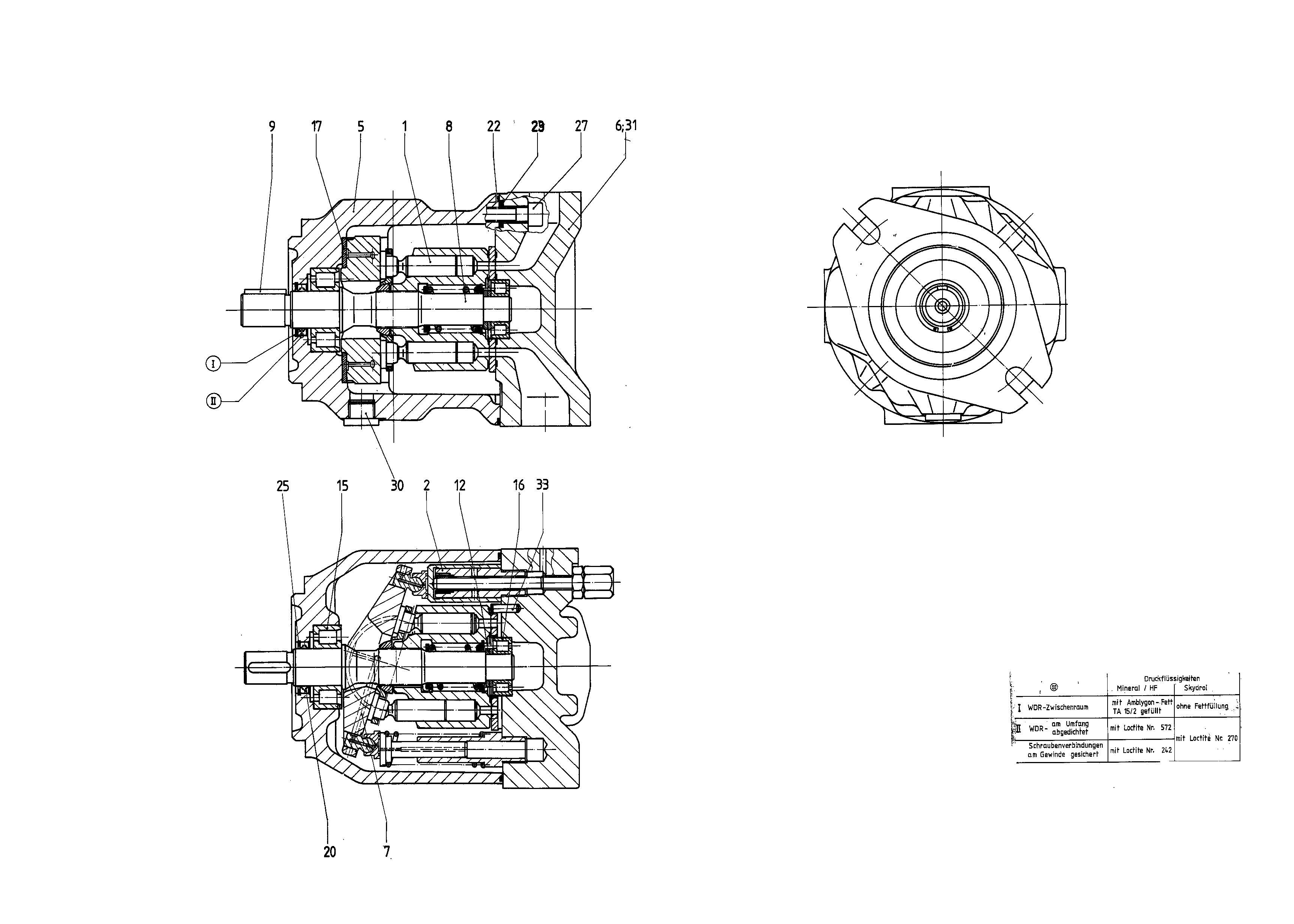

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902439596 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902538139 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902550216 | OBUDOWA POMPY | 1 | ||
| R910948004 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910960999 | PŁYTA WYCHYLNA | 1 | ||
| R902415569 | WAŁ NAPĘDOWY | 1 | ||
| R910125539 | WPUST PRYZMATYCZNY | 1 | ||
| R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 2 | ||
| R910739502 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910739529 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910902778 | OSŁONA ŁOŻYSKA | 2 | ||
| R910916103 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910976090 | O-RINGD | 1 | ||
| R913052104 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110191 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| 28 | R909156649 | KOREK GWINTOWANYD | 1 | |
| R909156651 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Ciecz hydrauliczna HFA, HFB, HFC | E |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 28 | 28 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego | P |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe | 12 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
