Jednostka · SILNIK TŁOKOWY OSIOWY
A A10F M 28 /52R-VRC10N000 -SO847R910995388
Silnik osiowy wielotłoczkowy Bosch Rexroth seria A10FM, kod typu AA10FM28/52R-VRC10N000-SO847, numer materiałowy R910995388. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o stałej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 (A10F). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 Do wysokiego momentu obrotowego (R). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe A i B; z boku; po tej samej stronie Gwint mocujący metryczny wg ISO 6162 (10N00). Zawory: bez zaworu (0). Wykonanie specjalne nr 847.
- Numer
- R910995388
- Oznaczenie typu
- A A10F M 28 /52R-VRC10N000 -SO847
- Grupa
- A10FM 28
- Wydanie
- 12/2020

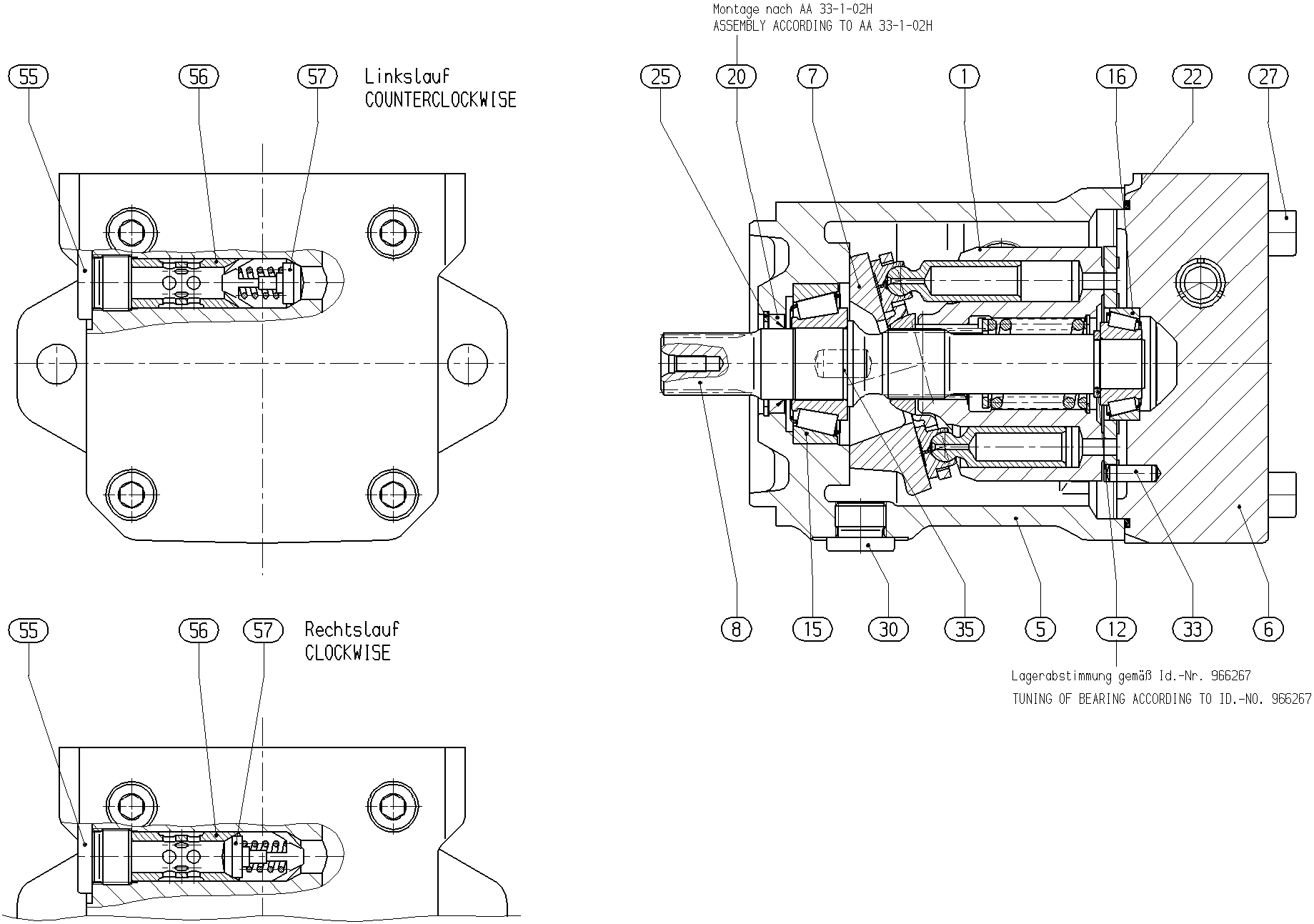

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910988570 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910995329 | OBUDOWA SILNIKA | 1 | ||
| R910989611 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902549423 | PŁYTA KRZYWKOWA | 1 | ||
| R902417367 | WAŁ NAPĘDOWY | 1 | ||
| R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R902438109 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902438110 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910988019 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R902650851 | O-RINGD | 1 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910963995 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909156651 | KOREK GWINTOWANYD | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910924011 | SZTYFT PROSTY | 2 | ||
| R909157040 | KOREK GWINTOWANY | 1 | ||
| R910989612 | TULEJA ZAWORU | 1 | ||
| R910989620 | WKŁADKA ZAWORU | 1 | ||
| 70 | R902805707 | ZABEZPIECZENIE TRANSPORTOWE | 2 | |
| 72 | R902602010 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o stałej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 | A10F |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 28 | 28 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 Do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe A i B; z boku; po tej samej stronie Gwint mocujący metryczny wg ISO 6162 | 10N00 |
| Zawory | Bez zaworu | 0 |
