Jednostka · ZESPÓŁ PODSTAWY
G A10V E 60 OV /52W1-VRF60N007R910993051
Jednostka podstawowa Bosch Rexroth seria A10VM, kod typu GA10VE60OV/52W1-VRF60N007, numer materiałowy R910993051. Wielkość nominalna: NG 60. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, konstrukcja wtykowa, obieg otwarty i zamknięty (E). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego (R). Kołnierz mocujący: kołnierz specjalny; 2-otworowy (F). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie (60N00). Zawory: zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) (7).
- Numer
- R910993051
- Oznaczenie typu
- G A10V E 60 OV /52W1-VRF60N007
- Grupa
- A10VE 60
- Wydanie
- 06/2020

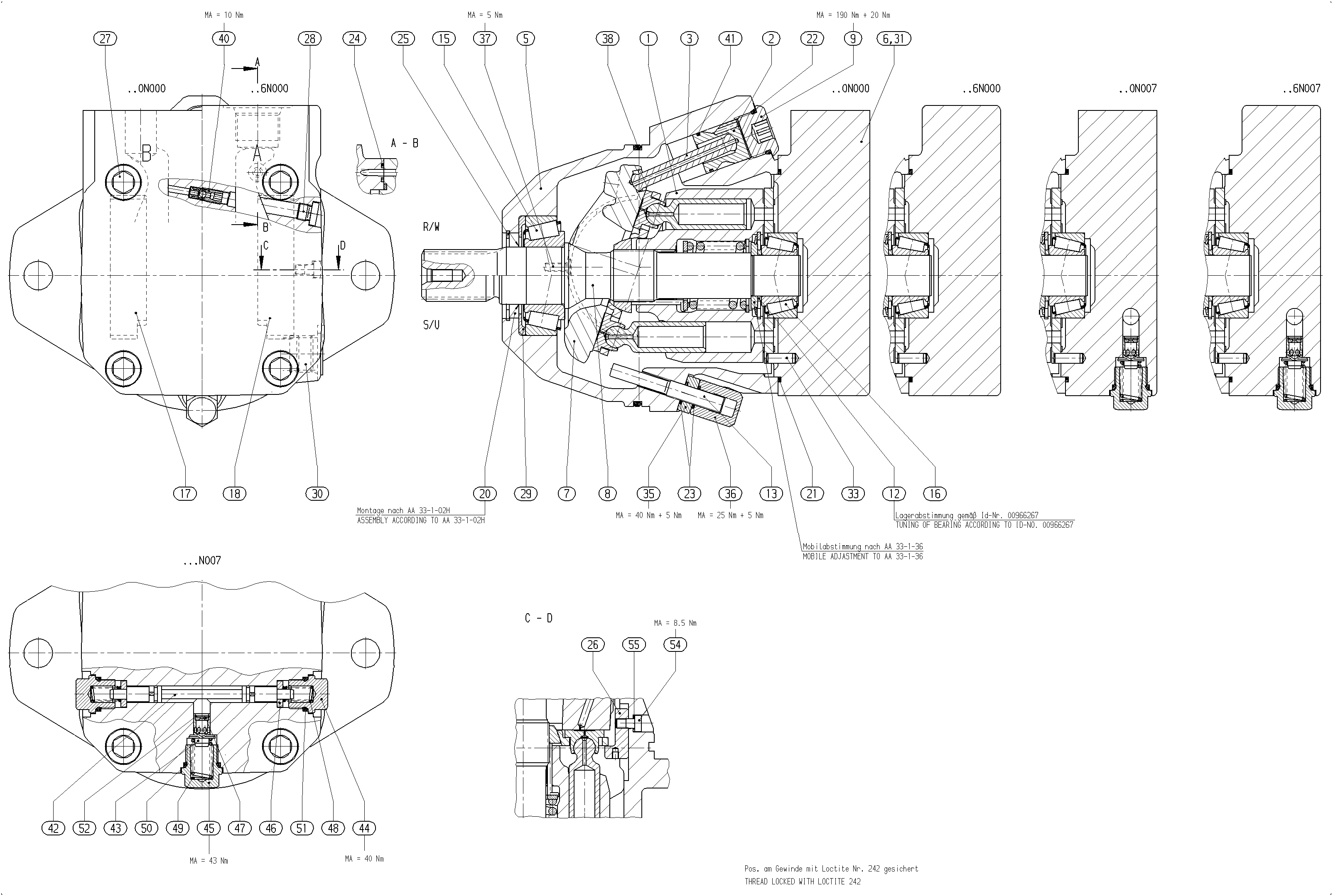

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910989422 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910969289 | TŁOK REGULACYJNY | 1 | ||
| R902439068 | TŁOCZYSKO | 1 | ||
| R910992733 | OBUDOWA SILNIKA | 1 | ||
| R902407797 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910988665 | PŁYTA WYCHYLNA | 1 | ||
| R902413419 | WAŁ NAPĘDOWY | 1 | ||
| R902447575 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | ||
| R910966528 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910933408 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| R910720224 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910973501 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R902413637 | OSŁONA ŁOŻYSKA | 1 | ||
| R902413636 | OSŁONA ŁOŻYSKA | 1 | ||
| R909831661 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R913050498 | O-RING | 1 | ||
| R910804886 | O-RINGD | 2 | ||
| R910942133 | R-PIERŚCIEŃ OKRĄGŁY | 1 | ||
| R910941918 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910989276 | KĄTOWNIK | 2 | ||
| R909831123 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909156649 | KOREK GWINTOWANY | 1 | ||
| R910989235 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910967343 | KOREK GWINTOWANY | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 4 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R910998240 | NAKRĘTKA | 1 | ||
| R910961839 | NAKRĘTKA KOŁPAKOWA | 1 | ||
| R910993660 | WKRĘT Z ŁBEM STOŻKOWYM PŁASKIM | 2 | ||
| R902601553 | O-RING | 1 | ||
| R902424169 | ZAWÓR KIERUNKOWY Lista części podzespołu →L | 1 | ||
| R909156962 | R-PIERŚCIEŃ OKRĄGŁY | 1 | ||
| R910984281 | TŁOK W UKŁADZIE PRZEPŁUKIWANIA | 1 | ||
| R909419422 | TŁOK (SUWAK) ZAWORU | 1 | ||
| R909417111 | KOREK GWINTOWANY | 2 | ||
| R909417846 | KOREK GWINTOWANY | 1 | ||
| R909417112 | PODKŁADKA | 2 | ||
| R902030345 | PRZYSŁONA | 1 | ||
| R909417113 | SPRĘŻYNA DOCISKOWA | 2 | ||
| R909417848 | SPRĘŻYNA DOCISKOWA | 1 | ||
| R910515574 | O-RING | 1 | ||
| R910302139 | O-RING | 2 | ||
| R910800550 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R902455540 | ŚRUBA MOCUJĄCA | 2 | ||
| R910107891 | WARSTWOWY PIERŚCIENI USZCZELNIAJĄCY | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, konstrukcja wtykowa, obieg otwarty i zamknięty | E |
| Wielkość (NG) | 60 | 60 |
| Seria | Seria 5, indeks 2 | 52 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy podobny do ISO 3019-1 do wysokiego momentu obrotowego | R |
| Kołnierz mocujący | Kołnierz specjalny; 2-otworowy | F |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie | 60N00 |
| Zawory | Zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) | 7 |
