Jednostka · POMPA OSIOWO-TŁOKOWA
AH A10V O100 FHD /31R-PWC62K04 -SO802R910991908
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AHA10VO100FHD/31R-PWC62K04-SO802, numer materiałowy R910991908. Wielkość nominalna: NG 100. Wersja: wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Wał napędowy: wał wielowypustowy ISO 3019-1. Jak „U”, wyższy moment; ograniczona przydatność do napędu przelotowego; możliwości montażu. 53 (W). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego (62). Napęd przelotowy: 101-2 (B) 1 in 15T 16/32DP (K04). Wykonanie specjalne nr 802.
- Numer
- R910991908
- Oznaczenie typu
- AH A10V O100 FHD /31R-PWC62K04 -SO802
- Grupa
- A10VO 100
- Wydanie
- 06/2020

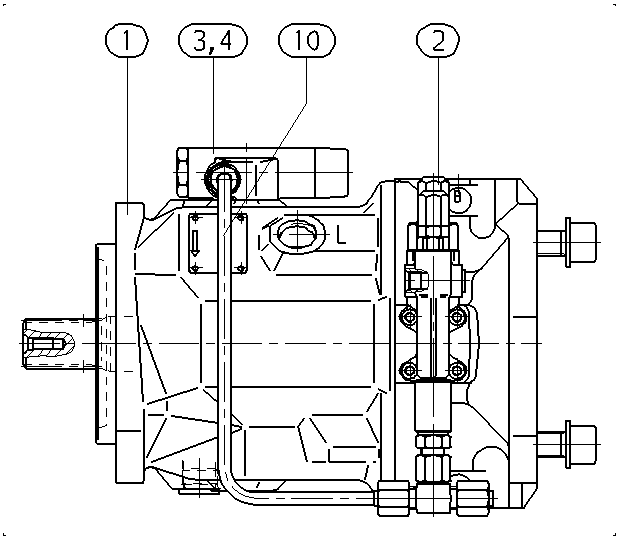

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902502927 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902462730 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533803 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910921696 | ADAPTER Lista części podzespołu →L | 1 | ||
| R910991689 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| 70 | R902421947 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 71 | R902421950 | ZABEZPIECZENIE TRANSPORTOWE | 1 | |
| 72 | R902603191 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 73 | R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 | |
| 74 | R902602977 | POKRYWA KOŁNIERZA | 1 | |
| 75 | R909830326 | TABLICZKA ZNAMIONOWA | 1 | |
| 75 | R902602014 | ŚRUBA USZCZELNIAJĄCA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Wał napędowy | Wał wielowypustowy ISO 3019-1. Jak „U”, wyższy moment; ograniczona przydatność do napędu przelotowego; możliwości montażu. 53 | W |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego | 62 |
| Napęd przelotowy | 101-2 (B) 1 in 15T 16/32DP | K04 |
