Jednostka · ZESPÓŁ PODSTAWY
G A10VSO100 OV /31R-PSA12KB3 LR -SO136R910991850
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO100OV/31R-PSA12KB3LR-SO136, numer materiałowy R910991850. Wielkość nominalna: NG 100. Wersja: wersja standardowa (bez symbolu), konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w prawo (R). Wały napędowe: wał wielowypustowy Wał standardowy ANSI B92.1a (S). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE, z boku naprzeciwległe gwint mocujący, metryczny (12). Napędy przelotowe: ISO 100, 2-otworowy 7/8 in 13T 16/32DP (KB3). Wykonanie specjalne nr 136.
- Numer
- R910991850
- Oznaczenie typu
- G A10VSO100 OV /31R-PSA12KB3 LR -SO136
- Grupa
- A10VSO 100
- Wydanie
- 06/2020

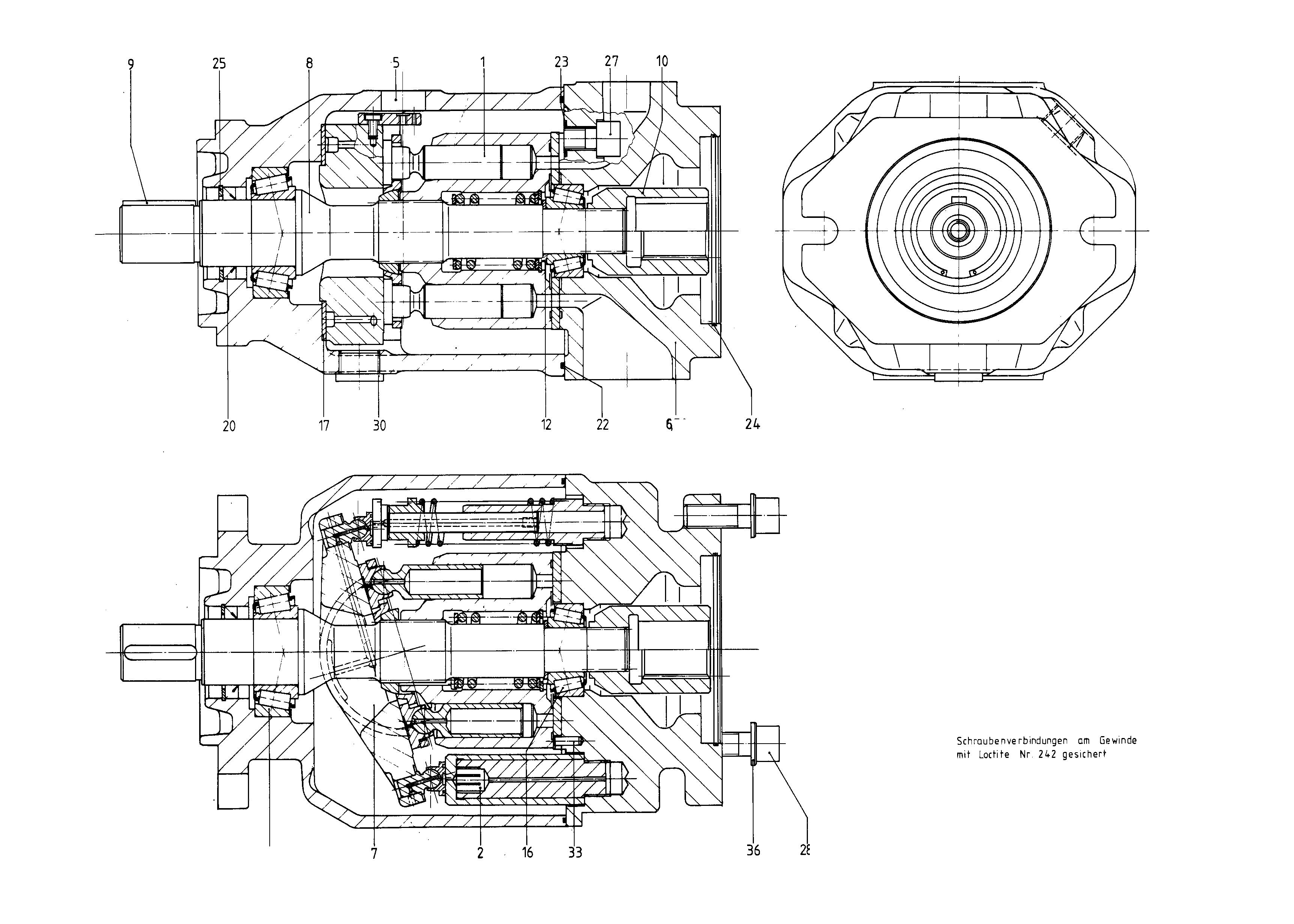

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910906871 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910917225 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910906815 | OBUDOWA POMPY | 1 | ||
| R902543241 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910961044 | PŁYTA WYCHYLNA | 1 | ||
| R910993523 | WAŁ NAPĘDOWY | 1 | ||
| R902436101 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| R910906878 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910906908 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910906909 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910906881 | OSŁONA ŁOŻYSKA | 2 | ||
| R910113174 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910906911 | O-RINGD | 1 | ||
| R913068283 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910384259 | O-RINGD | 1 | ||
| R909832149 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910389714 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909153365 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja standardowa (bez symbolu), konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkości (NG) | 100 | 100 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunki obrotów | Patrząc na wał napędowy w prawo | R |
| Wały napędowe | Wał wielowypustowy Wał standardowy ANSI B92.1a | S |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, z boku naprzeciwległe gwint mocujący, metryczny | 12 |
| Napędy przelotowe | ISO 100, 2-otworowy 7/8 in 13T 16/32DP | KB3 |
