Jednostka · ZESPÓŁ PODSTAWY
G A4VSG 355 K/22L-PPB10K04R910991845
Jednostka podstawowa Bosch Rexroth seria A4VSG, kod typu GA4VSG355K/22L-PPB10K04, numer materiałowy R910991845. Wielkość nominalna: NG 355. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne (A4VS). Tryb pracy: pompa, obieg zamknięty (G). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: wg ISO 3019-2 metryczny 4-otworowy (B). Przyłącza robocze: przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący (10). Napęd przelotowy: 101-2 (B) 1 in 15T 16/32DP (K04).
- Numer
- R910991845
- Oznaczenie typu
- G A4VSG 355 K/22L-PPB10K04
- Grupa
- A4VSG 355
- Wydanie
- 01/2021

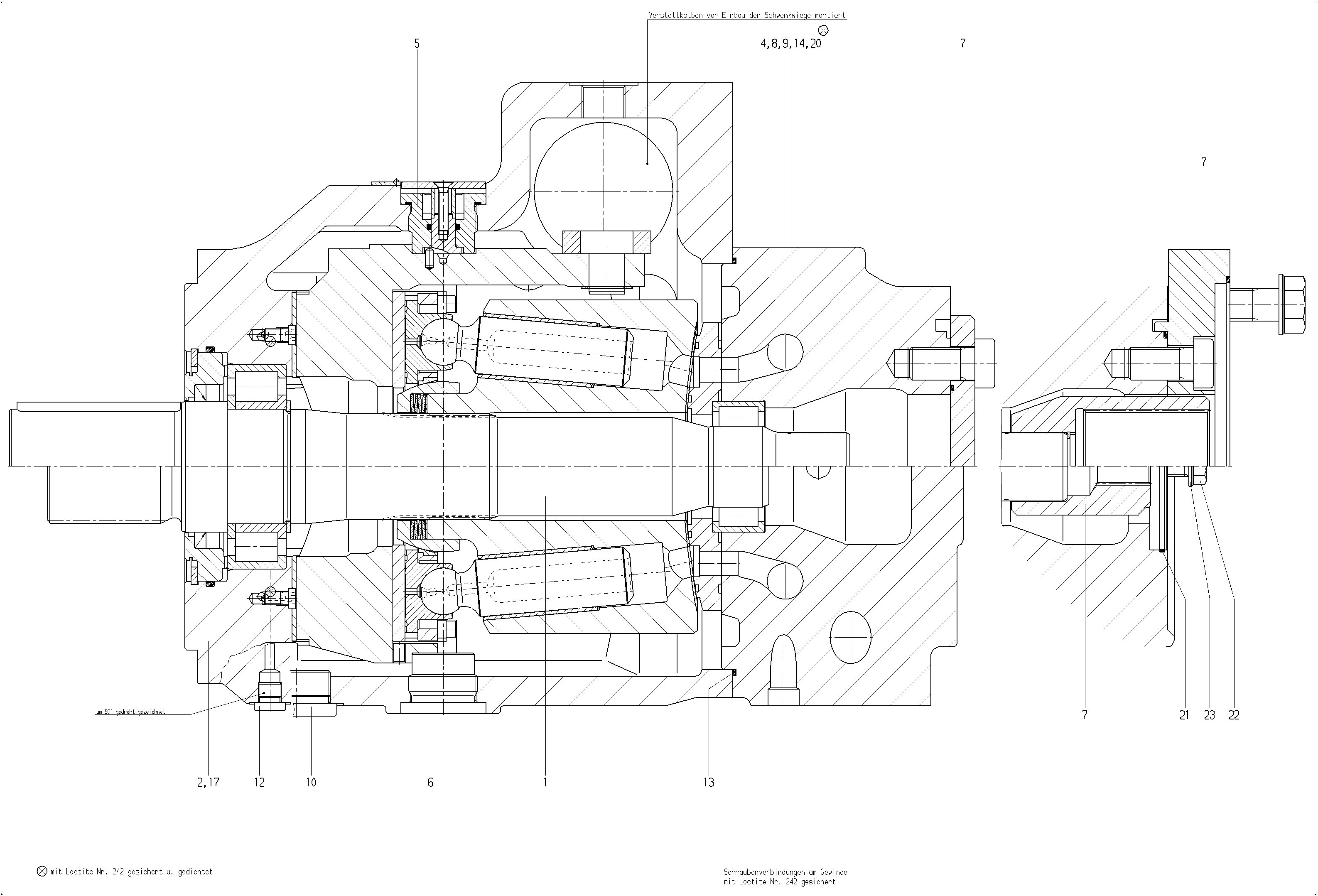

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910960154 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910999633 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R910909629 | URZĄDZENIE WSKAZUJĄCE Lista części podzespołu →L | 1 | ||
| R910909637 | ŚRUBA DWUSTRONNA Lista części podzespołu →L | 1 | ||
| R902497519 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| R910924900 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R902572931 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910941718 | KOREK GWINTOWANYD | 3 | ||
| R909153815 | KOREK GWINTOWANY | 1 | ||
| R910940894 | O-RINGD | 1 | ||
| R902573014 | USZCZELKA OSIOWAD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R910834491 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R910384259 | O-RING | 1 | ||
| R910104906 | ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM | 2 | ||
| R910186732 | PODKŁADKA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne | A4VS |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 355 | 355 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | Wg ISO 3019-2 metryczny 4-otworowy | B |
| Przyłącza robocze | Przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący | 10 |
| Napęd przelotowy | 101-2 (B) 1 in 15T 16/32DP | K04 |
