Jednostka · ZESPÓŁ PODSTAWY
G AA10V E 45 OV /50W0-VSF60N000 -SO687R910991604
Jednostka podstawowa Bosch Rexroth seria A10VM, kod typu GAA10VE45OV/50W0-VSF60N000-SO687, numer materiałowy R910991604. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, konstrukcja wtykowa, obieg otwarty i zamknięty (E). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Kołnierz mocujący: kołnierz specjalny; 2-otworowy (F). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie (60N00). Zawory: bez zaworu (0). Wykonanie specjalne nr 687.
- Numer
- R910991604
- Oznaczenie typu
- G AA10V E 45 OV /50W0-VSF60N000 -SO687
- Grupa
- A10VE 45
- Wydanie
- 06/2020

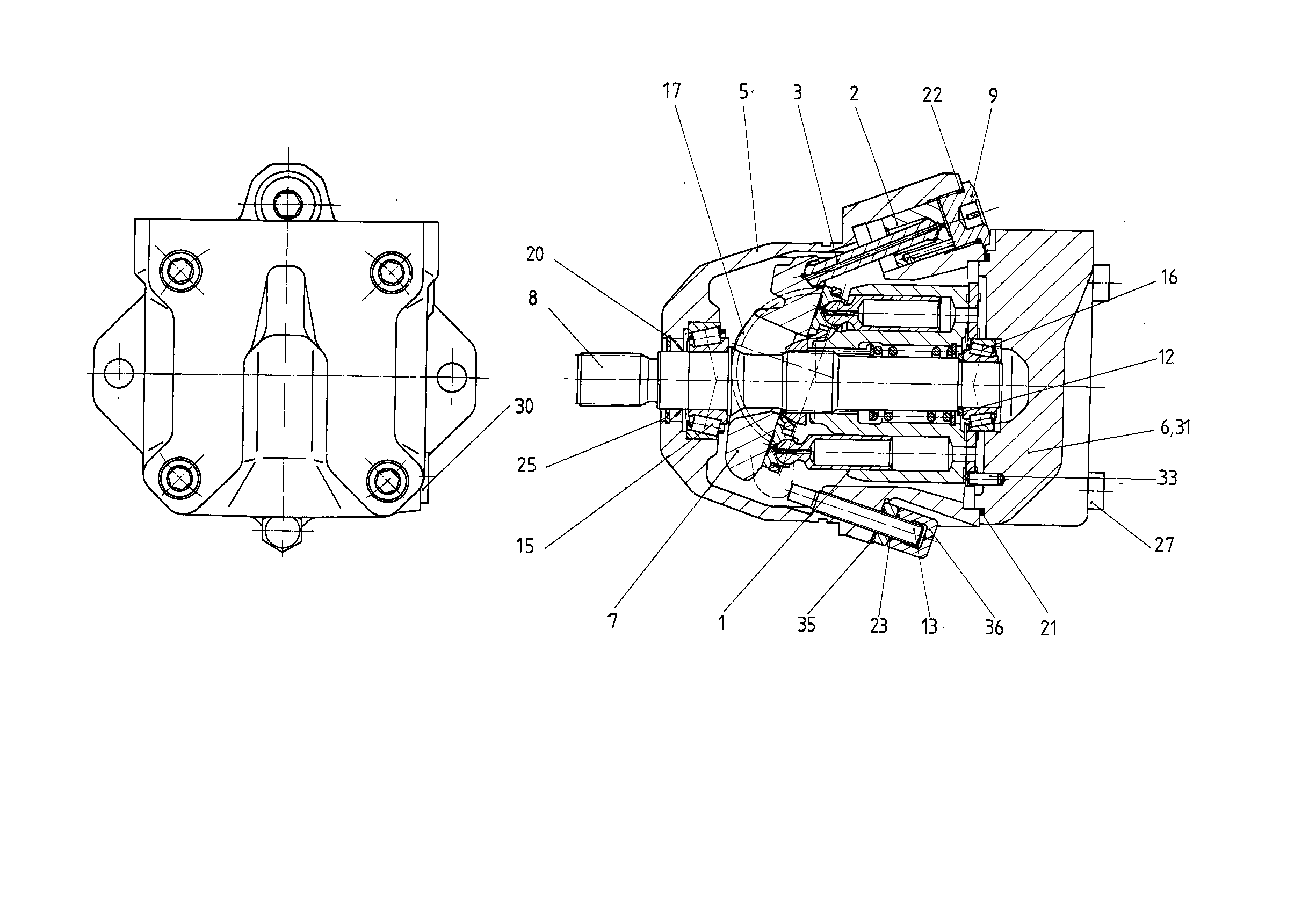

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902435770 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910993694 | TŁOK REGULACYJNY | 1 | ||
| R902439068 | TŁOCZYSKO | 1 | ||
| R902410510 | OBUDOWA SILNIKA | 1 | ||
| R910992826 | PŁYTA POŁĄCZENIOWA | 1 | ||
| 7 | R902443505 | PŁYTA WYCHYLNA | 1 | |
| 8 | R910992268 | WAŁ NAPĘDOWY | 1 | |
| R902447575 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| 13 | R910933408 | ŚRUBA OGRANICZAJĄCA | 1 | |
| 14 | R910987963 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | |
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910933792 | OSŁONA ŁOŻYSKA | 2 | ||
| R910985471 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R913052048 | O-RINGD | 1 | ||
| R910804886 | O-RINGD | 2 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110256 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910967343 | KOREK GWINTOWANYD | 1 | ||
| 33 | R902533908 | SZTYFT PROSTY | 1 | |
| R910998240 | NAKRĘTKA | 1 | ||
| R910961839 | NAKRĘTKA KOŁPAKOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, konstrukcja wtykowa, obieg otwarty i zamknięty | E |
| Wielkość (NG) | 45 | 45 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Kołnierz mocujący | Kołnierz specjalny; 2-otworowy | F |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie | 60N00 |
| Zawory | Bez zaworu | 0 |
