Jednostka · MECHANIZM NAPĘDOWY
TW A4VSG1000 K/30R-VPHK00R910984654
Zespół wirujący Bosch Rexroth seria A4VSG, kod typu TWA4VSG1000K/30R-VPHK00, numer materiałowy R910984654. Wielkość nominalna: NG 1000. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna (A4VS). Tryb pracy: pompa, obieg zamknięty (G). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: zgodnie z ISO 3019-2 metryczny 8-otworowy (H). Zawory: bez bloku zaworowego (0).
- Numer
- R910984654
- Oznaczenie typu
- TW A4VSG1000 K/30R-VPHK00
- Grupa
- A4VSG 1000
- Wydanie
- 07/2020

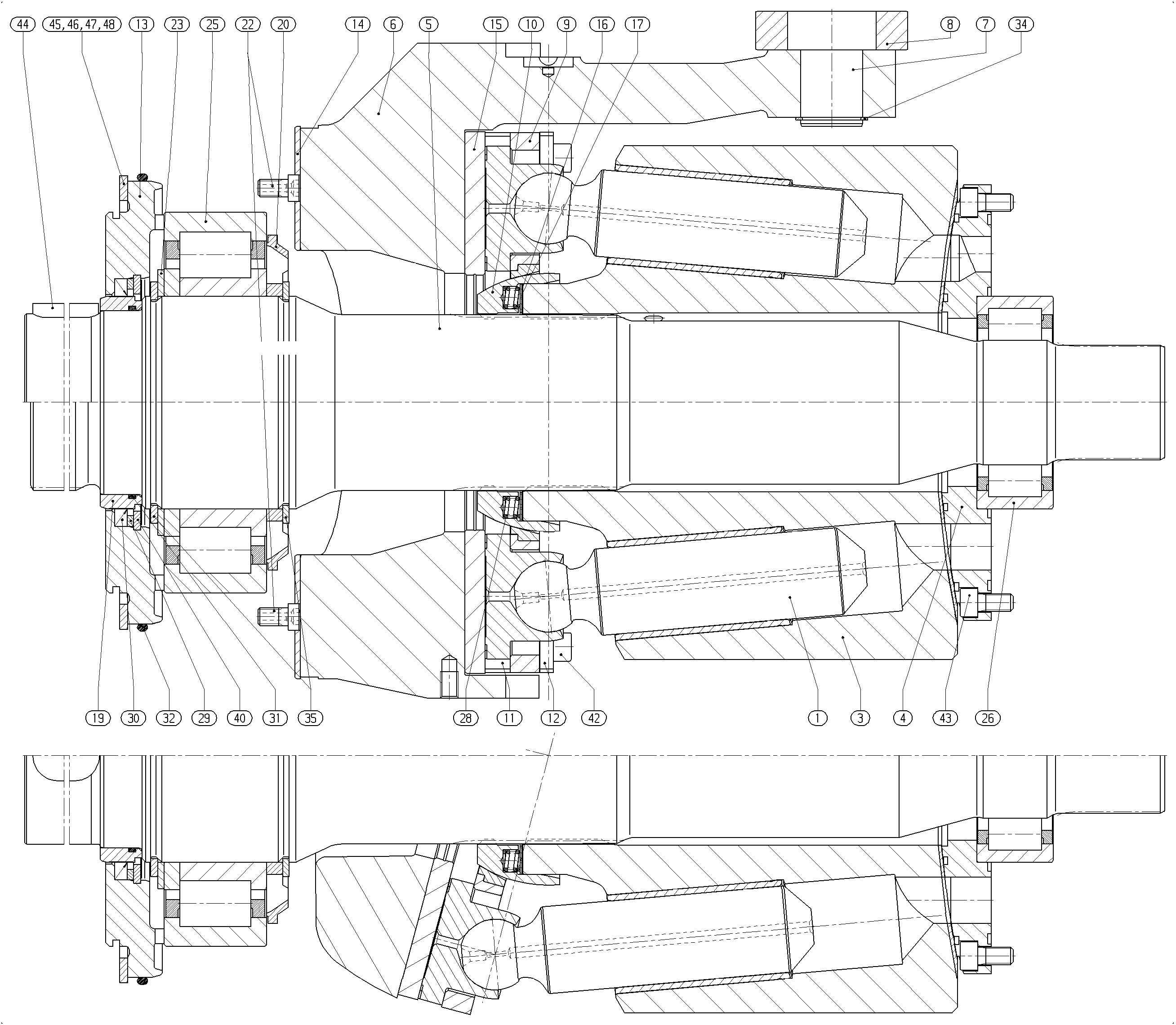

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910971445 | TŁOCZEK | 9 | ||
| R902424562 | SIŁOWNIK | 1 | ||
| R910967278 | PŁYTA ROZDZIELACZA | 1 | ||
| R902512723 | WAŁ NAPĘDOWY | 1 | ||
| R910962993 | PŁYTA WYCHYLNA | 1 | ||
| R910963559 | SWORZEŃ OBROTOWY ZABIERAKA | 1 | ||
| R910963560 | ŚLIZG | 1 | ||
| R910966999 | PŁYTKA PODTRZYMUJĄCA | 1 | ||
| R910978387 | KULKA ZWROTNA | 1 | ||
| R910963561 | SEGMENT DYSTANSOWY | 4 | ||
| R902570180 | SEGMENT | 4 | ||
| R902453805 | KOŁNIERZ USZCZELNIAJĄCY | 1 | ||
| R910962889 | OSŁONA ŁOŻYSKA | 2 | ||
| R910983272 | TARCZA ŚLIZGOWA | 1 | ||
| R910967285 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 2 | ||
| R910967286 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 2 | ||
| R910991530 | TULEJA USZCZELNIAJĄCA | 1 | ||
| R910978488 | KOŁO PRZENOŚNIKA | 1 | ||
| R910969259 | ŚRUBA USTALAJĄCA | 2 | ||
| R910274267 | PIERŚCIEŃ PODPOROWY | 1 | ||
| R910965649 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910967830 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910967284 | SPRĘŻYNA DOCISKOWA | 25 | ||
| R910996096 | PIERŚCIEŃ PODPOROWY | 1 | ||
| R902400702 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁU | 1 | ||
| R910640182 | O-RING | 1 | ||
| R910967195 | O-RING | 1 | ||
| R909083360 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910742147 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 2 | ||
| R910188697 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R902650872 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| R910109592 | ŚRUBA Z ŁBEM WALCOWYM | 6 | ||
| R910963692 | WPUST PRYZMATYCZNY | 1 | ||
| R910993628 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910993629 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910993630 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910993631 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna | A4VS |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 1000 | 1000 |
| Seria | Seria 3, indeks 0 | 30 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | Zgodnie z ISO 3019-2 metryczny 8-otworowy | H |
| Zawory | Bez bloku zaworowego | 0 |
