Jednostka · POMPA OSIOWO-TŁOKOWA
A A10V O 28 FHD /31L-PRC12K02 -SO773R910983168
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu AA10VO28FHD/31L-PRC12K02-SO773, numer materiałowy R910983168. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Wał napędowy: wał wielowypustowy ISO 3019-1. Podobny do wału „S”, jednak dla wyższego momentu (R). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego (12). Wykonanie specjalne nr 773.
- Numer
- R910983168
- Oznaczenie typu
- A A10V O 28 FHD /31L-PRC12K02 -SO773
- Grupa
- A10VO 28
- Wydanie
- 06/2020

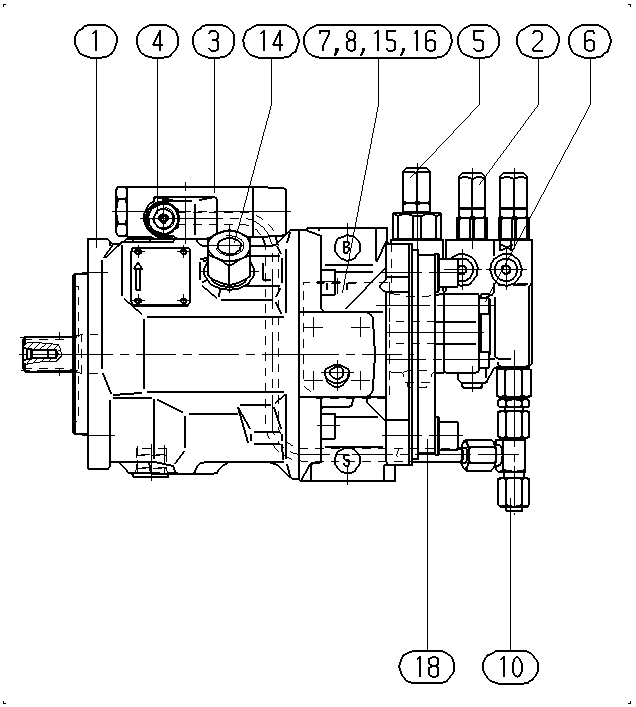

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910983591 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902533838 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902533803 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910921653 | ADAPTER Lista części podzespołu →L | 1 | ||
| R902455818 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910478474 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910929901 | PŁYTA POŚREDNIA Lista części podzespołu →L | 1 | ||
| R910387053 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R910988870 | ORUROWANIE Lista części podzespołu →L | 1 | ||
| R910792829 | ADAPTER Lista części podzespołu →L | 1 | ||
| R910515078 | O-RING | 3 | ||
| R910937675 | PŁYTA POŚREDNIA | 1 | ||
| R902602977 | POKRYWA KOŁNIERZA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 28 | 28 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Wał napędowy | Wał wielowypustowy ISO 3019-1. Podobny do wału „S”, jednak dla wyższego momentu | R |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze metryczne, gwint mocujący metryczny; z boku u góry i u dołu. Dla napędu przelotowego | 12 |
