Jednostka · POMPA OSIOWO-TŁOKOWA
ALA10VO71DFSR/31R-VSC62K68-S1466R910975012
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VO, kod typu ALA10VO71DFSR/31R-VSC62K68-S1466, numer materiałowy R910975012. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego (62). Napęd przelotowy: 101-2 (B) 7/8 in 13T 16/32DP (K68). Wykonanie specjalne nr 1466.
- Numer
- R910975012
- Oznaczenie typu
- ALA10VO71DFSR/31R-VSC62K68-S1466
- Grupa
- A10VO 71
- Wydanie
- 06/2020

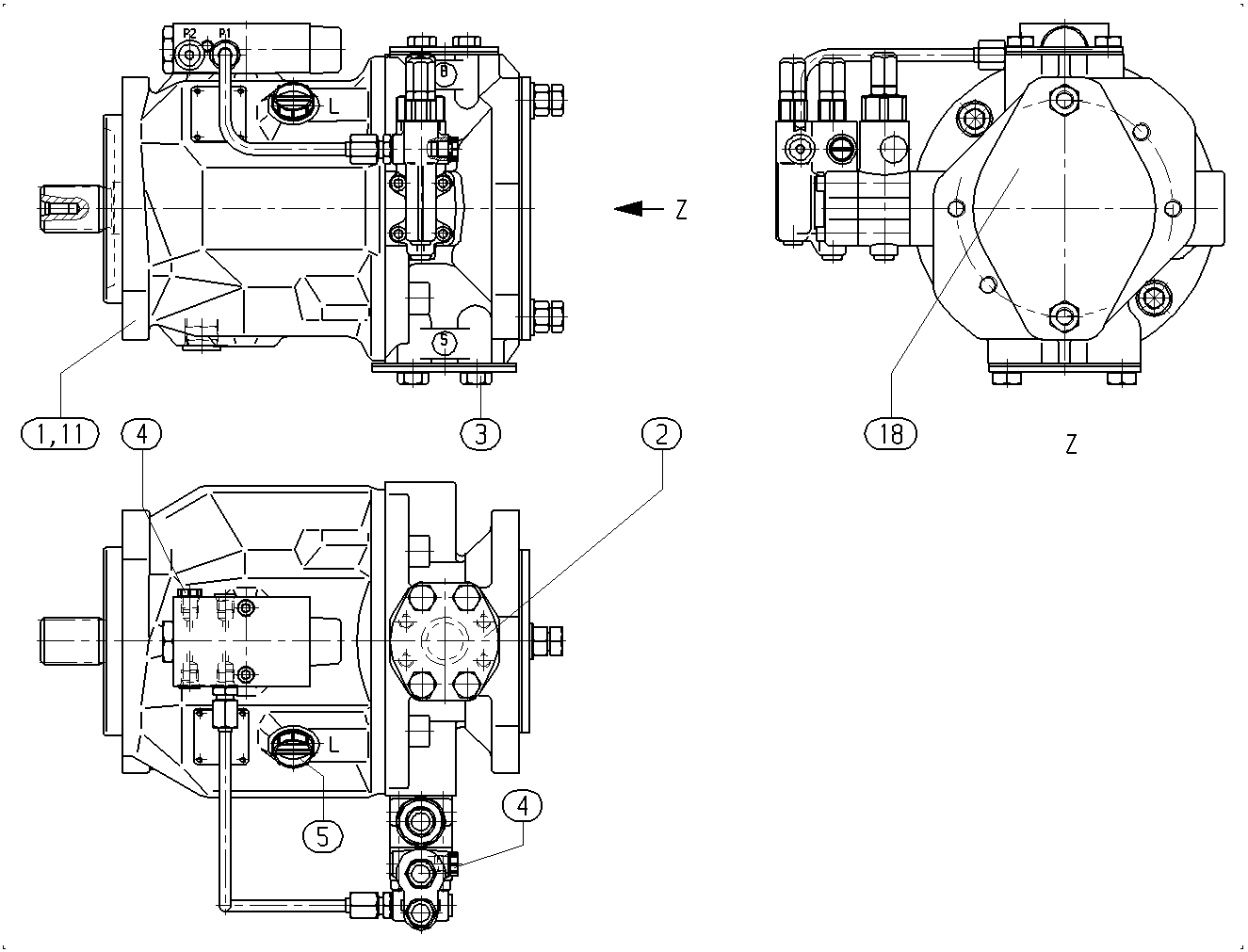

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902450675 | ZESPÓŁ PODSTAWY Lista części podzespołu →L | 1 | ||
| R902534067 | POKRYWA KOŁNIERZA | 1 | ||
| R902535535 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902400591 | POKRYWA KOŁNIERZA | 1 | ||
| R902533228 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902602014 | ŚRUBA USZCZELNIAJĄCA | 2 | ||
| R902455818 | ZAWÓR REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902603190 | ŚRUBA USZCZELNIAJĄCA | 1 | ||
| 6 | R910478474 | ŚRUBA Z ŁBEM WALCOWYM | 4 | |
| 7 | R902434482 | USZCZELKA | 1 | |
| 8 | R910764647 | KOREK GWINTOWANY | 2 | |
| 9 | R909154493 | KOŁPAK ZABEZPIECZAJĄCY | 2 | |
| 10 | R910963802 | ORUROWANIE Lista części podzespołu →L | 1 | |
| R902412921 | SCHEMAT ZASILANIA | 1 | ||
| R902602977 | POKRYWA KOŁNIERZA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, przyłącza robocze UNC, gwint mocujący UNC; z boku u góry i u dołu. Dla napędu przelotowego | 62 |
| Napęd przelotowy | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
