Jednostka · ZESPÓŁ PODSTAWY
GE A10VSO100 DFE /31R-VPA12KB4 LRR910974840
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GEA10VSO100DFE/31R-VPA12KB4LR, numer materiałowy R910974840. Wielkość nominalna: NG 100. Wersja: ciecz hydrauliczna HFA, HFB, HFC (E). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe (12). Napęd przelotowy: do kołnierza ISO 3019-2 Średnica, 100, 2-otworowy 1 in 15T 16/32DP (KB4).
- Numer
- R910974840
- Oznaczenie typu
- GE A10VSO100 DFE /31R-VPA12KB4 LR
- Grupa
- A10VSO 100
- Wydanie
- 06/2020

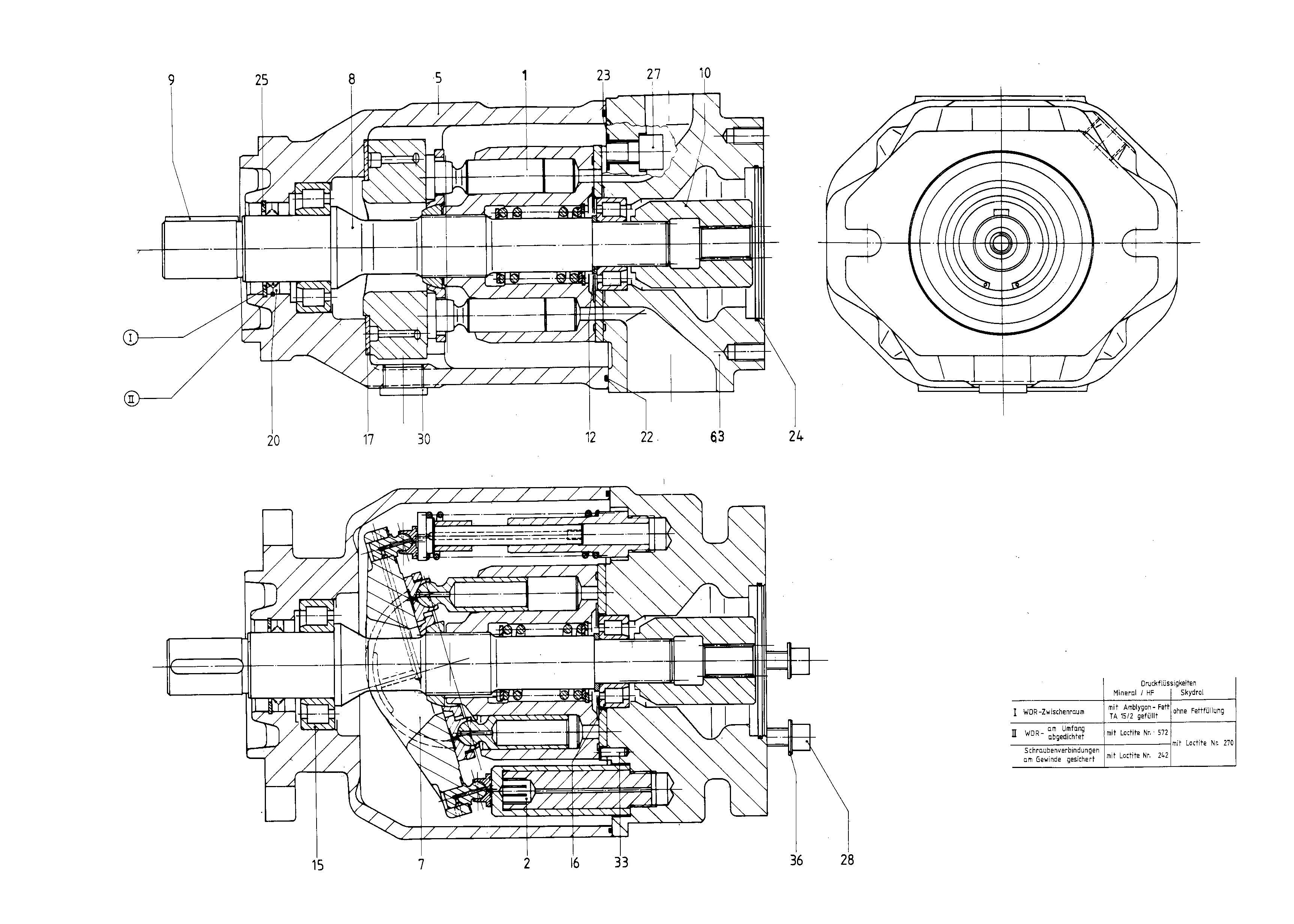

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910985877 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910921786 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910924956 | OBUDOWA POMPY | 1 | ||
| R902543235 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902465983 | PŁYTA WYCHYLNA | 1 | ||
| R910987765 | WAŁ NAPĘDOWY | 1 | ||
| R910923559 | WPUST PRYZMATYCZNY | 1 | ||
| R902436105 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | ||
| R910906878 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910934053 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910920476 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910906881 | OSŁONA ŁOŻYSKA | 2 | ||
| R910916106 | USZCZELKA WARGOWAD | 1 | ||
| R910912756 | O-RINGD | 1 | ||
| R913050578 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910640182 | O-RINGD | 1 | ||
| R909832149 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910389714 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909156984 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 | ||
| 34 | R913011609 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Ciecz hydrauliczna HFA, HFB, HFC | E |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 100 | 100 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego | P |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe | 12 |
| Napęd przelotowy | Do kołnierza ISO 3019-2 Średnica, 100, 2-otworowy 1 in 15T 16/32DP | KB4 |
