Jednostka · ZESPÓŁ PODSTAWY
G AA10V O 45 OV /50L-PUC13N00 -SO568R910971288
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GAA10VO45OV/50L-PUC13N00-SO568, numer materiałowy R910971288. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Wał napędowy: o zmniejszonej średnicy, ograniczona przydatność do napędu przelotowego (U). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162 metryczny gwint mocujący metryczny nie do napędu przelotowego; dostępne dla z boku przesunięte o 90° tylko obrotów w lewo (13). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 568.
- Numer
- R910971288
- Oznaczenie typu
- G AA10V O 45 OV /50L-PUC13N00 -SO568
- Grupa
- A10VO 45
- Wydanie
- 06/2020

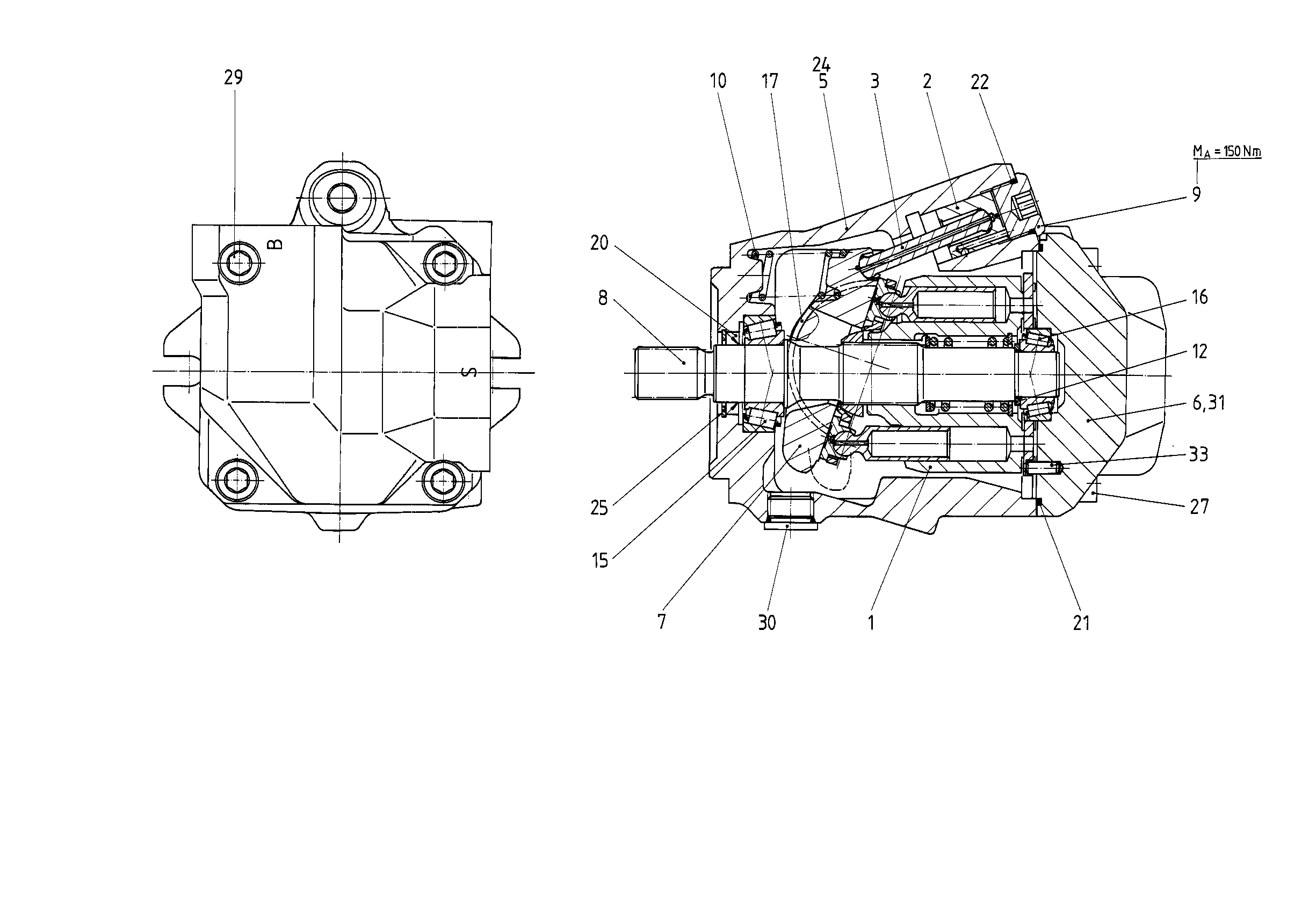

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902435270 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910928600 | TŁOK REGULACYJNY | 1 | ||
| R902439068 | TŁOCZYSKO | 1 | ||
| R910971289 | OBUDOWA POMPY | 1 | ||
| 6 | R910963568 | PŁYTA POŁĄCZENIOWA | 1 | |
| R902437705 | PŁYTA WYCHYLNA | 1 | ||
| 8 | R902417387 | WAŁ NAPĘDOWY | 1 | |
| 9 | R902447686 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | |
| R910928606 | SPRĘŻYNA DOCISKOWA | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910933793 | OSŁONA ŁOŻYSKA | 2 | ||
| R910793671 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R913052051 | O-RINGD | 1 | ||
| 24 | R910942134 | R-PIERŚCIEŃ OKRĄGŁYD | 1 | |
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910121142 | ŚRUBA Z ŁBEM WALCOWYM | 3 | ||
| R910126497 | ŚRUBA Z ŁBEM WALCOWYM | 1 | ||
| R909153339 | KOREK GWINTOWANYD | 2 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 250 bar (3600 psi), ciśnienie maksymalne 315 bar (4550 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 45 | 45 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Wał napędowy | o zmniejszonej średnicy, ograniczona przydatność do napędu przelotowego | U |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162 metryczny gwint mocujący metryczny nie do napędu przelotowego; dostępne dla z boku przesunięte o 90° tylko obrotów w lewo | 13 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
