Jednostka · ZESPÓŁ PODSTAWY
G AA10V M 28 OV /50W1-PSC60N00R910963988
Jednostka podstawowa Bosch Rexroth seria A10VM, kod typu GAA10VM28OV/50W1-PSC60N00, numer materiałowy R910963988. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie (60N00).
- Numer
- R910963988
- Oznaczenie typu
- G AA10V M 28 OV /50W1-PSC60N00
- Grupa
- A10VM 28
- Wydanie
- 06/2020

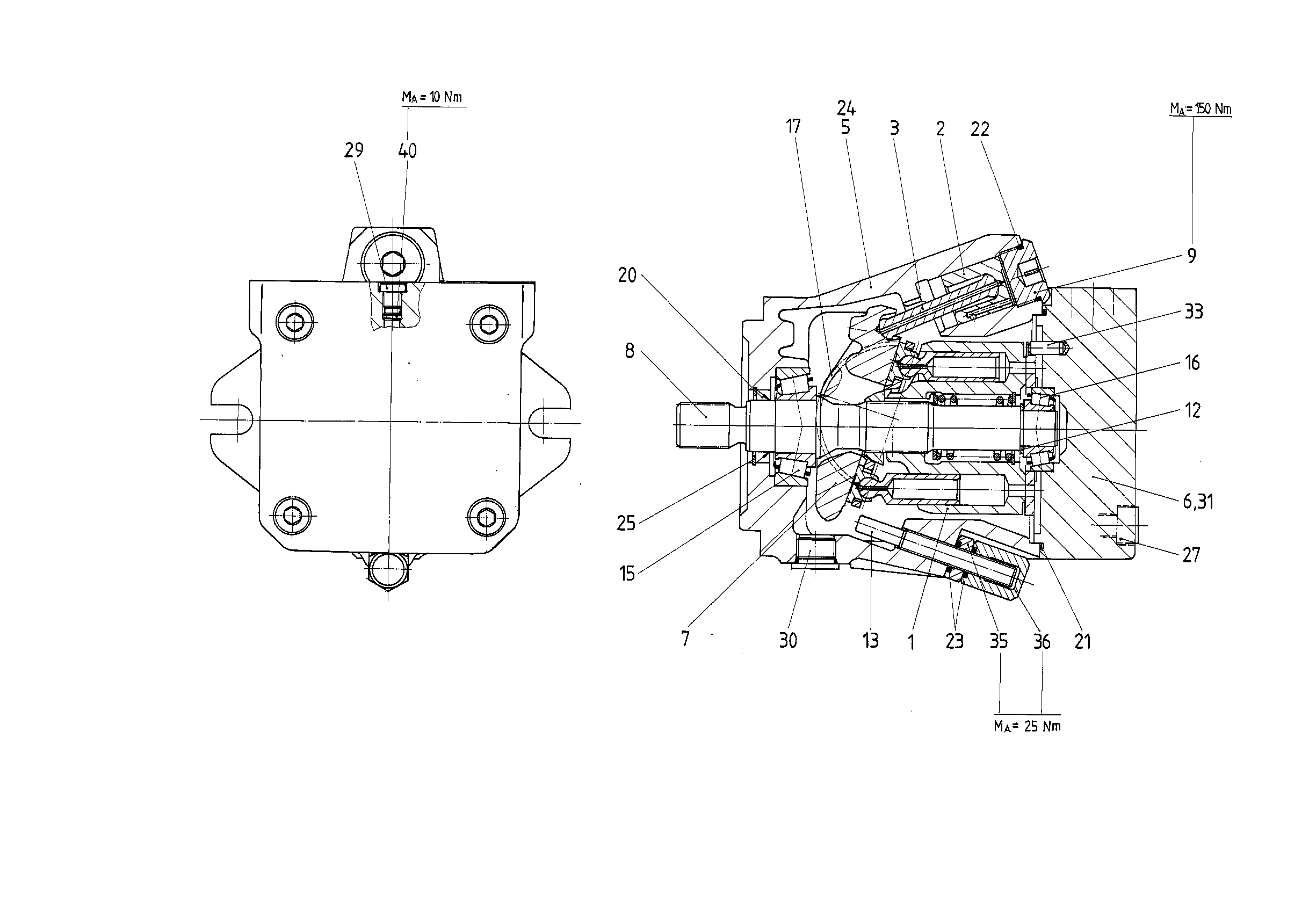

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910988570 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910928600 | TŁOK REGULACYJNY | 1 | ||
| R902439967 | TŁOCZYSKO | 1 | ||
| R910962162 | OBUDOWA SILNIKA | 1 | ||
| R910987584 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902443524 | PŁYTA WYCHYLNA | 1 | ||
| 8 | R902417366 | WAŁ NAPĘDOWY | 1 | |
| 9 | R902447686 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | |
| 12 | R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | |
| R910933408 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| 15 | R902438109 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| 16 | R902438110 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| R902410506 | OSŁONA ŁOŻYSKA | 2 | ||
| R910794325 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| 21 | R913052046 | O-RINGD | 1 | |
| 23 | R910514691 | O-RINGD | 2 | |
| R910942134 | R-PIERŚCIEŃ OKRĄGŁYD | 1 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910963995 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R913011600 | KOREK GWINTOWANYD | 1 | ||
| R909153338 | KOREK GWINTOWANY | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 3 | |
| 33 | R902533908 | SZTYFT PROSTY | 1 | |
| 35 | R910998240 | NAKRĘTKA | 1 | |
| 36 | R910961839 | NAKRĘTKA KOŁPAKOWA | 1 | |
| R910910177 | ZAWÓR KIERUNKOWY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 28 | 28 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie | 60N00 |
