Jednostka · ZESPÓŁ PODSTAWY
G A10V O 71 OV /31R-PSC11N00 LR -SO136R910963071
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GA10VO71OV/31R-PSC11N00LR-SO136, numer materiałowy R910963071. Wielkość nominalna: NG 71. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE, gwint mocujący wg ISO 6162, metryczny; przyłącza robocze z tyłu, metryczne. Nie dla napędu przelotowego (11). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R910963071
- Oznaczenie typu
- G A10V O 71 OV /31R-PSC11N00 LR -SO136
- Grupa
- A10VO 71
- Wydanie
- 06/2020

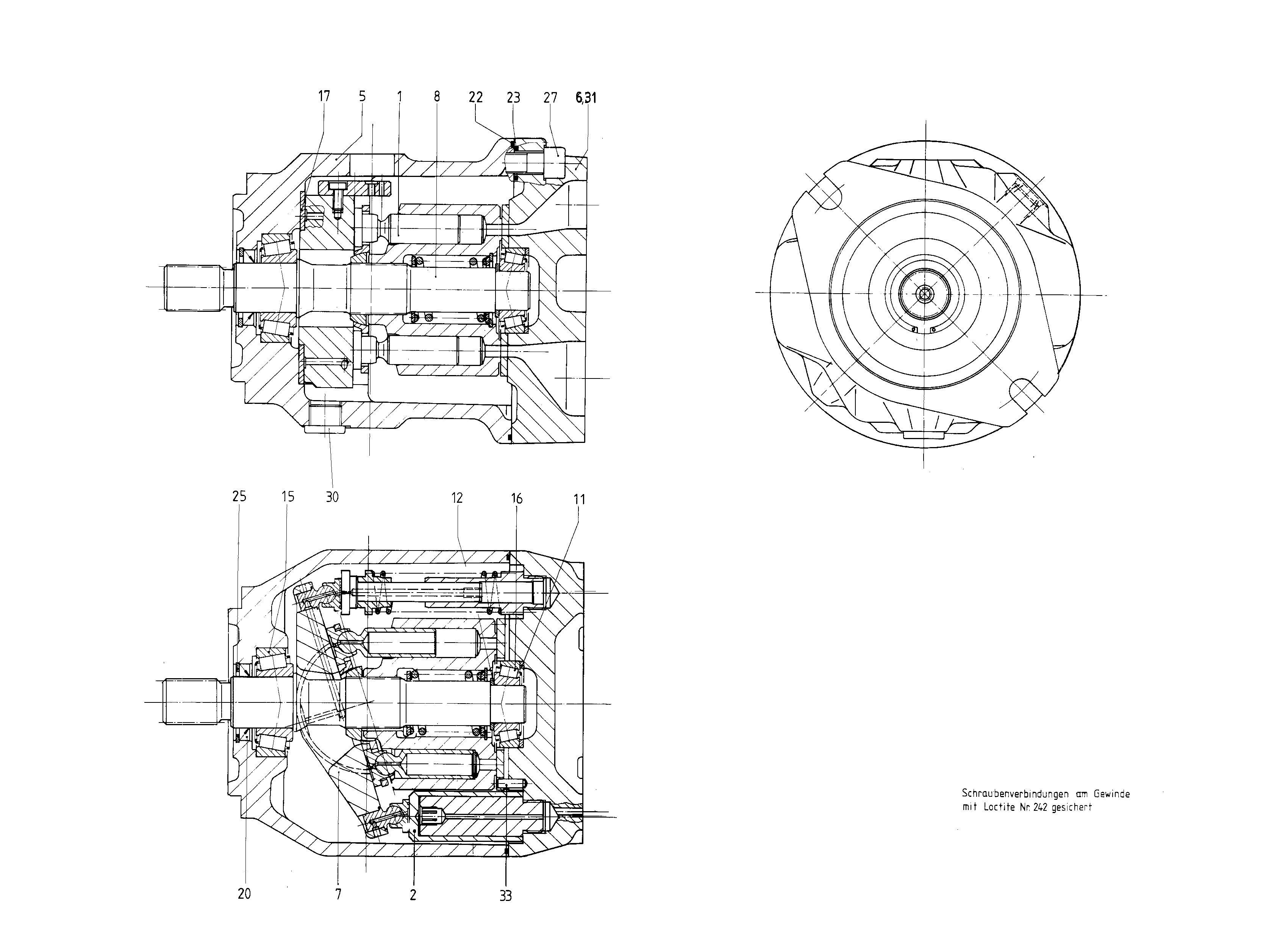

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910956007 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R910917199 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | |
| 5 | R910917320 | OBUDOWA POMPY | 1 | |
| 6 | R902436535 | PŁYTA POŁĄCZENIOWA | 1 | |
| 7 | R910961022 | PŁYTA WYCHYLNA | 1 | |
| 8 | R910998844 | WAŁ NAPĘDOWY | 1 | |
| R910939005 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910720224 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910720232 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910902777 | OSŁONA ŁOŻYSKA | 2 | ||
| R910764701 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910720194 | O-RINGD | 1 | ||
| R913052118 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910941918 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110272 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 71 | 71 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, gwint mocujący wg ISO 6162, metryczny; przyłącza robocze z tyłu, metryczne. Nie dla napędu przelotowego | 11 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
