Jednostka · ZESPÓŁ PODSTAWY
G A10VSO 45 DFE /31R-VRA12K04 LR -SO469R910962495
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO45DFE/31R-VRA12K04LR-SO469, numer materiałowy R910962495. Wielkość nominalna: NG 45. Wersja: wersja standardowa (bez symbolu), konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w prawo (R). Wały napędowe: wał wielowypustowy ANSI B92.1a jak wał „S”, ale dla wyższego momentu obrotowego (R). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE, z boku naprzeciwległe gwint mocujący, metryczny (12). Napędy przelotowe: 101-2 (B) 1 in 15T 16/32DP (K04). Wykonanie specjalne nr 469.
- Numer
- R910962495
- Oznaczenie typu
- G A10VSO 45 DFE /31R-VRA12K04 LR -SO469
- Grupa
- A10VSO 45
- Wydanie
- 06/2020

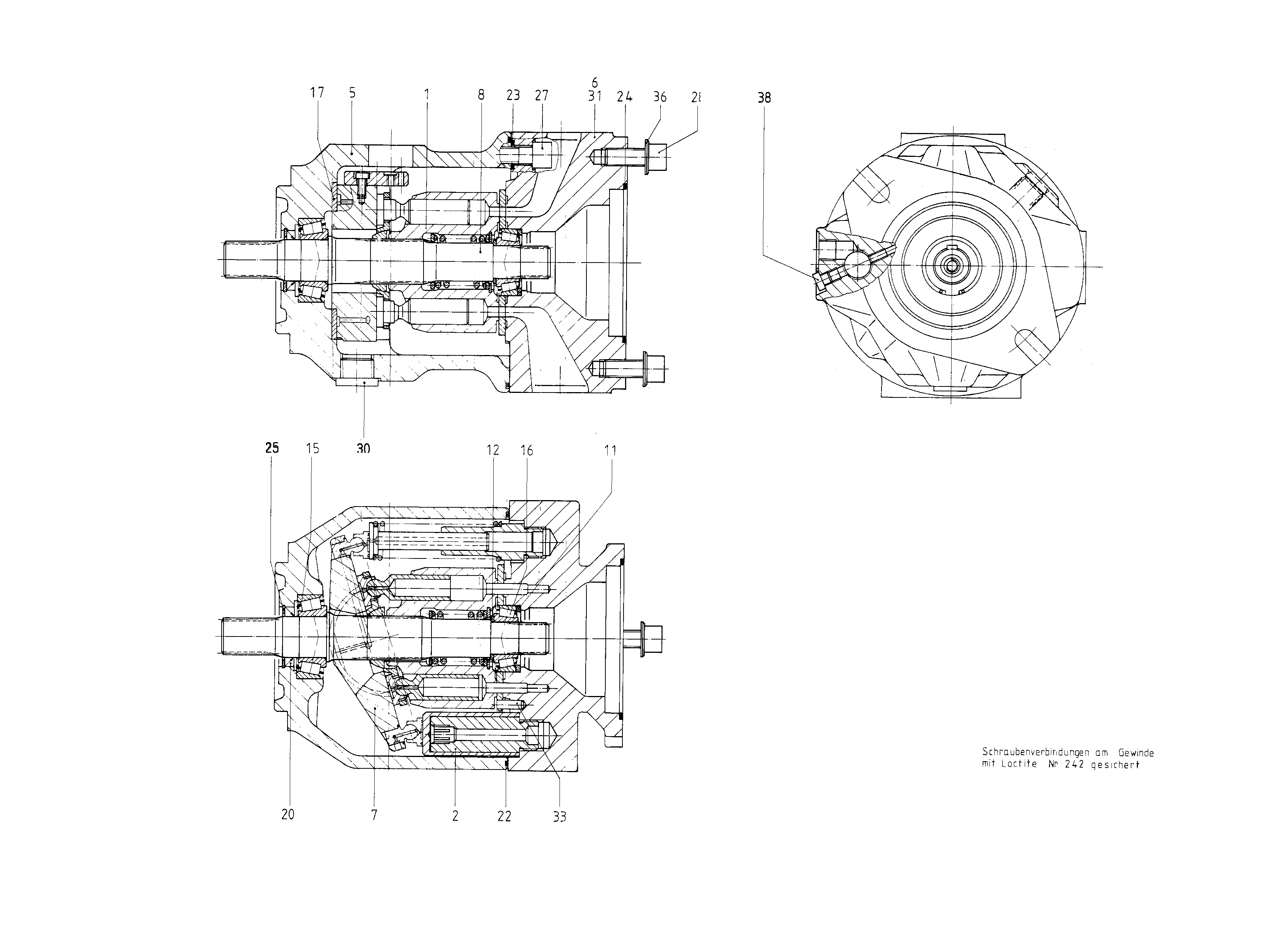

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902437376 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910926451 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R902546052 | OBUDOWA POMPY | 1 | ||
| R910995893 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910961029 | PŁYTA WYCHYLNA Lista części podzespołu →L | 1 | ||
| R902417400 | WAŁ NAPĘDOWY | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910987963 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | ||
| R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910900198 | OSŁONA ŁOŻYSKA | 2 | ||
| R910985471 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910793698 | O-RINGD | 1 | ||
| R913052111 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910640182 | O-RINGD | 1 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910220264 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909156654 | KOREK GWINTOWANYD | 1 | ||
| R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| R913011609 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja standardowa (bez symbolu), konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkości (NG) | 45 | 45 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunki obrotów | Patrząc na wał napędowy w prawo | R |
| Wały napędowe | Wał wielowypustowy ANSI B92.1a jak wał „S”, ale dla wyższego momentu obrotowego | R |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, z boku naprzeciwległe gwint mocujący, metryczny | 12 |
| Napędy przelotowe | 101-2 (B) 1 in 15T 16/32DP | K04 |
