Jednostka · ZESPÓŁ PODSTAWY
G A10VSO100 OV /31L-PPA12N00 LR -SO136R910961880
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO100OV/31L-PPA12N00LR-SO136, numer materiałowy R910961880. Wielkość nominalna: NG 100. Wersja: wersja standardowa (bez symbolu), konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunki obrotów: patrząc na wał napędowy w lewo (L). Wały napędowe: wał z wpustem pryzmatycznym DIN 6885 ograniczona przydatność do napędu przelotowego (P). Kołnierz mocujący: ISO 3019-2 2-otworowy (A). Przyłącza robocze: przyłącza kołnierzowe SAE, z boku naprzeciwległe gwint mocujący, metryczny (12). Napędy przelotowe: bez napędu przelotowego (N00). Wykonanie specjalne nr 136.
- Numer
- R910961880
- Oznaczenie typu
- G A10VSO100 OV /31L-PPA12N00 LR -SO136
- Grupa
- A10VSO 100
- Wydanie
- 06/2020

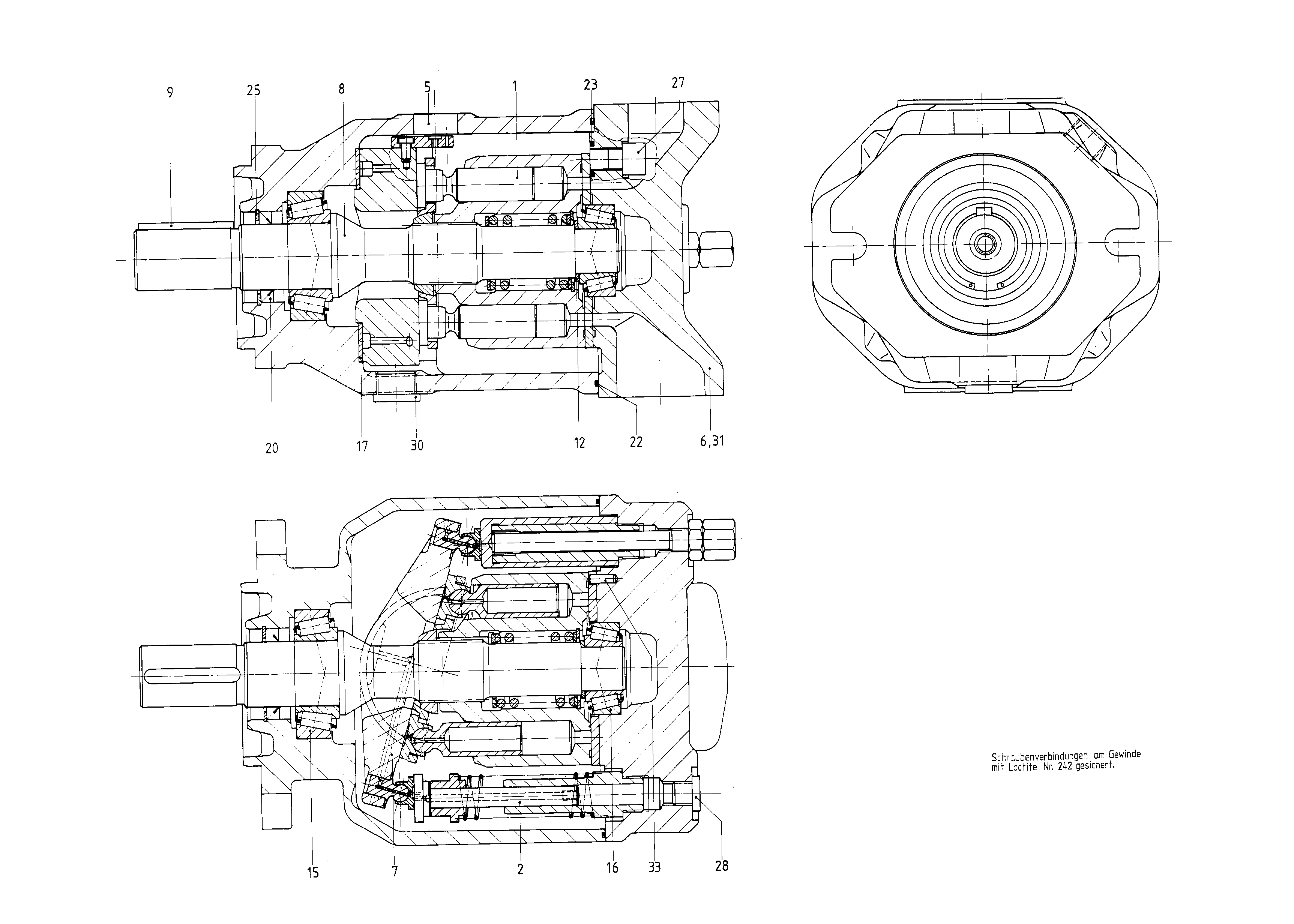

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910907681 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902538165 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910906815 | OBUDOWA POMPY | 1 | ||
| R910906884 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910961048 | PŁYTA WYCHYLNA | 1 | ||
| R910987699 | WAŁ NAPĘDOWY | 1 | ||
| R910923559 | WPUST PRYZMATYCZNY | 1 | ||
| R910906878 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910906908 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910906909 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910906881 | OSŁONA ŁOŻYSKA | 2 | ||
| R910113174 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910906911 | O-RINGD | 1 | ||
| R913068283 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R909832149 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910389714 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909153816 | KOREK GWINTOWANY | 1 | ||
| R909153365 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja standardowa (bez symbolu), konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkości (NG) | 100 | 100 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunki obrotów | Patrząc na wał napędowy w lewo | L |
| Wały napędowe | Wał z wpustem pryzmatycznym DIN 6885 ograniczona przydatność do napędu przelotowego | P |
| Kołnierz mocujący | ISO 3019-2 2-otworowy | A |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, z boku naprzeciwległe gwint mocujący, metryczny | 12 |
| Napędy przelotowe | bez napędu przelotowego | N00 |
