Jednostka · ZESPÓŁ PODSTAWY
GA4VSG500M/10L-VPH10K25-SO534R910960882
Jednostka podstawowa Bosch Rexroth seria A4VSG, kod typu GA4VSG500M/10L-VPH10K25-SO534, numer materiałowy R910960882. Wielkość nominalna: NG 500. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne (A4VS). Tryb pracy: pompa / silnik, obieg zamknięty (G). Materiał uszczelnień: FKM (kauczuk fluorowy) wg ISO 1629 (V). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: wg ISO 3019-2 metryczny 8-otworowy (H). Przyłącza robocze: przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący (10).
- Numer
- R910960882
- Oznaczenie typu
- GA4VSG500M/10L-VPH10K25-SO534
- Grupa
- A4VSG 500
- Wydanie
- 06/2020

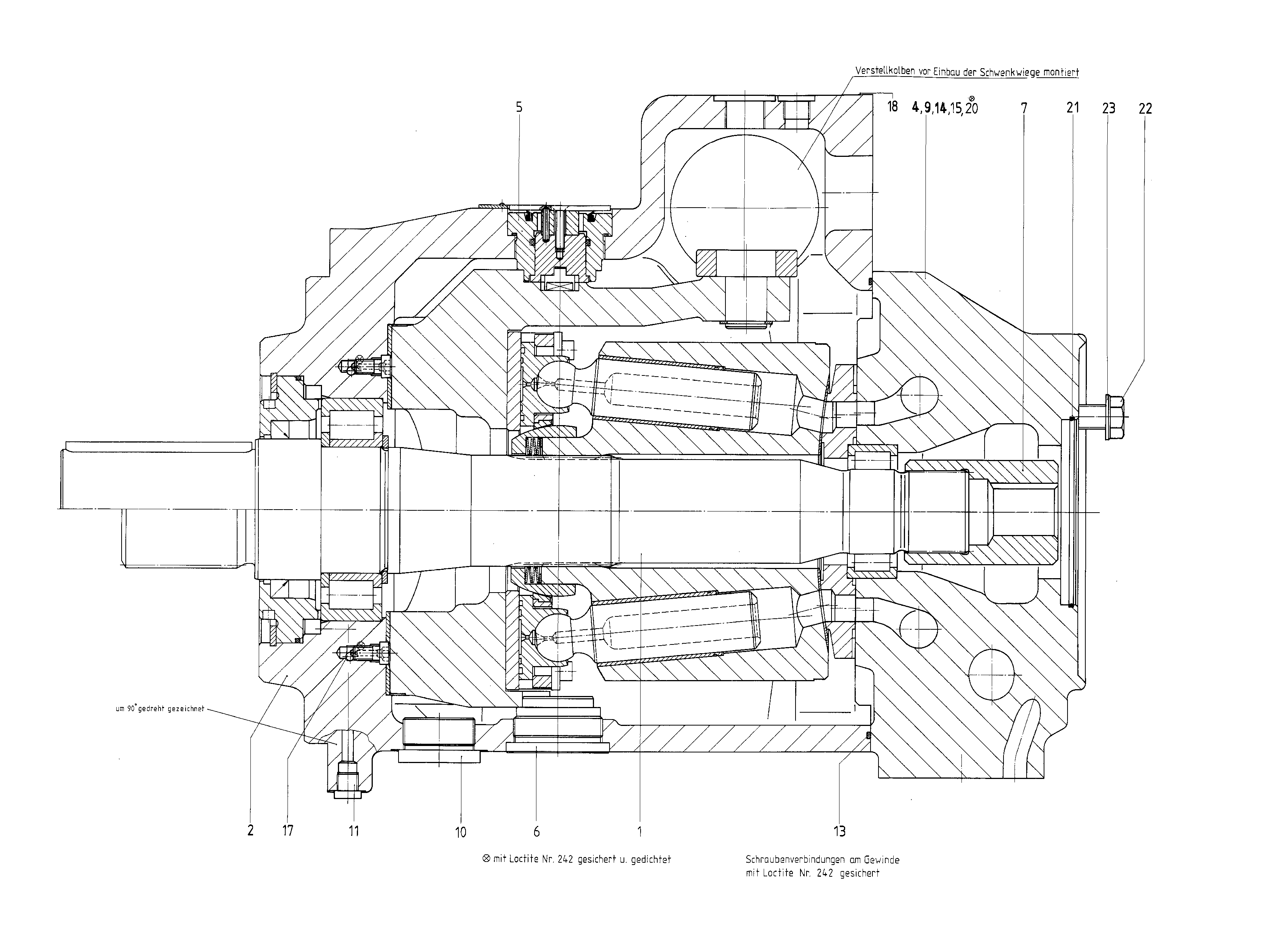

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910960872 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910970353 | OBUDOWA POMPY | 1 | ||
| R910960883 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R910919860 | URZĄDZENIE WSKAZUJĄCE Lista części podzespołu →L | 1 | ||
| R902519529 | ŚRUBA DWUSTRONNA | 1 | ||
| R910960884 | PIASTA | 1 | ||
| R902572930 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| R910942230 | KOREK GWINTOWANY | 3 | ||
| R909156649 | KOREK GWINTOWANYD | 2 | ||
| R910919863 | O-RINGD | 1 | ||
| R913028081 | USZCZELKA OSIOWAD | 1 | ||
| R910923835 | R-PIERŚCIEŃ OKRĄGŁYD | 2 | ||
| 16 | R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R910938084 | PODWÓJNY KOREK ZRYWANYD | 1 | ||
| R910101079 | SZTYFT GWINTOWANY | 1 | ||
| R910936812 | O-RINGD | 1 | ||
| R910104906 | ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM | 2 | ||
| R910186732 | PODKŁADKA | 2 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne | A4VS |
| Tryb pracy | Pompa / silnik, obieg zamknięty | G |
| Wielkość (NG) | 500 | 500 |
| Seria | Seria 1, indeks 0 | 10 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) wg ISO 1629 | V |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | Wg ISO 3019-2 metryczny 8-otworowy | H |
| Przyłącza robocze | Przyłącza kołnierzowe SAE A i B, po tej samej stronie, metryczny gwint mocujący | 10 |
