Jednostka · ZESPÓŁ PODSTAWY
GH A10V O140 OV /31L-PSD11N00R910949034
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GHA10VO140OV/31L-PSD11N00, numer materiałowy R910949034. Wielkość nominalna: NG 140. Wersja: wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) (H). Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W lewo (L). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2/4-otworowy (D). Przyłącza robocze: przyłącza kołnierzowe SAE, gwint mocujący wg ISO 6162, metryczny; przyłącza robocze z tyłu, metryczne. Nie dla napędu przelotowego (11). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R910949034
- Oznaczenie typu
- GH A10V O140 OV /31L-PSD11N00
- Grupa
- A10VO 140
- Wydanie
- 06/2020

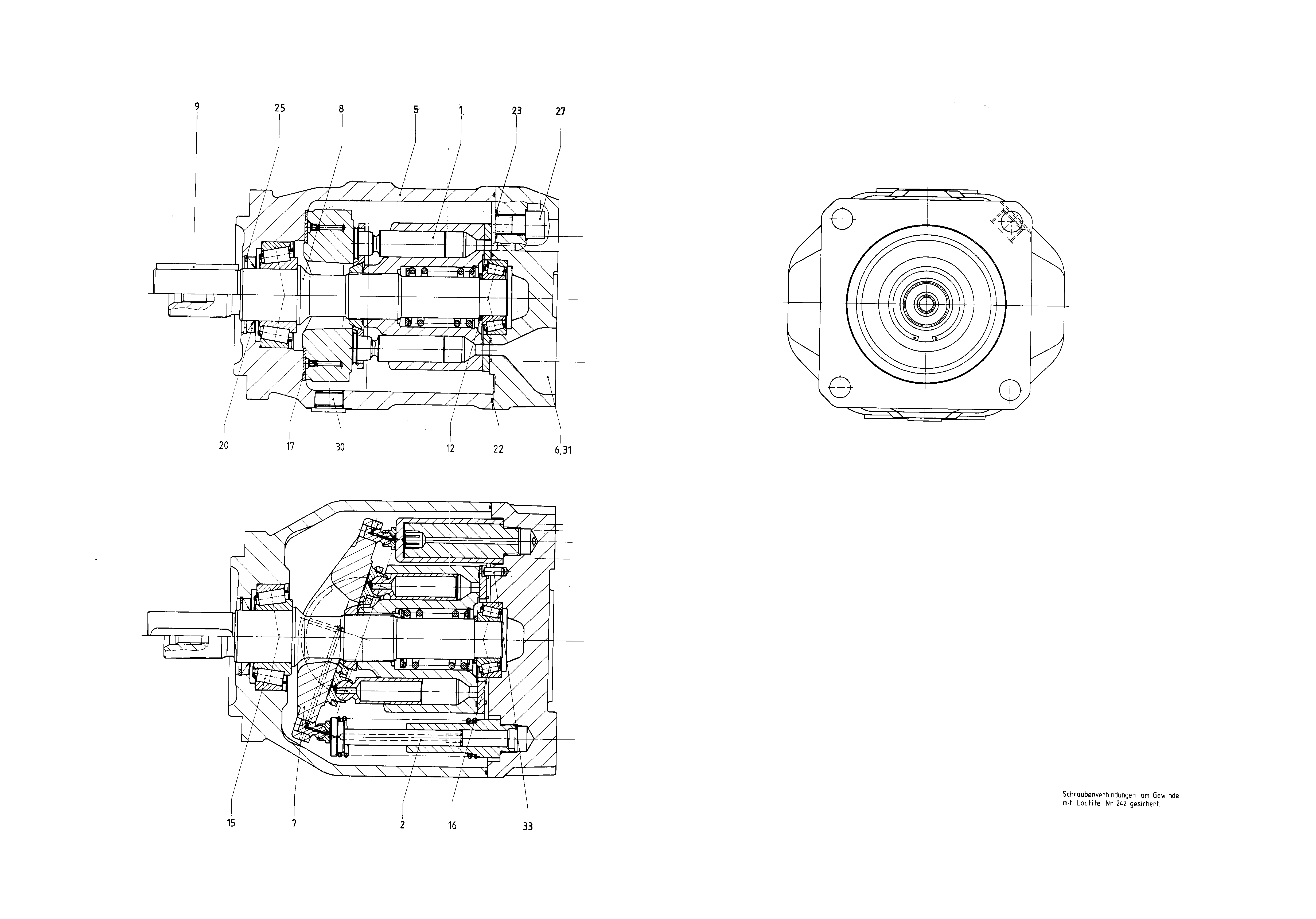

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902483664 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910917597 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910918191 | OBUDOWA POMPY | 1 | ||
| R910945413 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910961079 | PŁYTA WYCHYLNA | 1 | ||
| R910987711 | WAŁ NAPĘDOWY | 1 | ||
| R902425273 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910918203 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910918201 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910918174 | OSŁONA ŁOŻYSKA | 2 | ||
| R910978001 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910930460 | O-RINGD | 1 | ||
| R913053033 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R910941920 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910659169 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909154480 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R910922017 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Wersja szybkoobrotowa (wymiary zewnętrzne takie same jak w wersji standardowej) | H |
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 140 | 140 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy W lewo | L |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2/4-otworowy | D |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, gwint mocujący wg ISO 6162, metryczny; przyłącza robocze z tyłu, metryczne. Nie dla napędu przelotowego | 11 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
