Jednostka · ZESPÓŁ PODSTAWY
G AA10V O 28 OV /50R-PSC61N00R910947346
Jednostka podstawowa Bosch Rexroth seria A10VO, kod typu GAA10VO28OV/50R-PSC61N00, numer materiałowy R910947346. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) (A10V). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy W prawo (R). Wał napędowy: wał wielowypustowy, wał standardowy ISO 3019-1. (S). Kołnierz mocujący: wg ISO 3019-1 (SAE) 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE, gwint mocujący wg ISO 6162, UNC; przyłącza robocze z tyłu, UNC. Nie dla napędu przelotowego (61). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R910947346
- Oznaczenie typu
- G AA10V O 28 OV /50R-PSC61N00
- Grupa
- A10VO 28
- Wydanie
- 06/2020

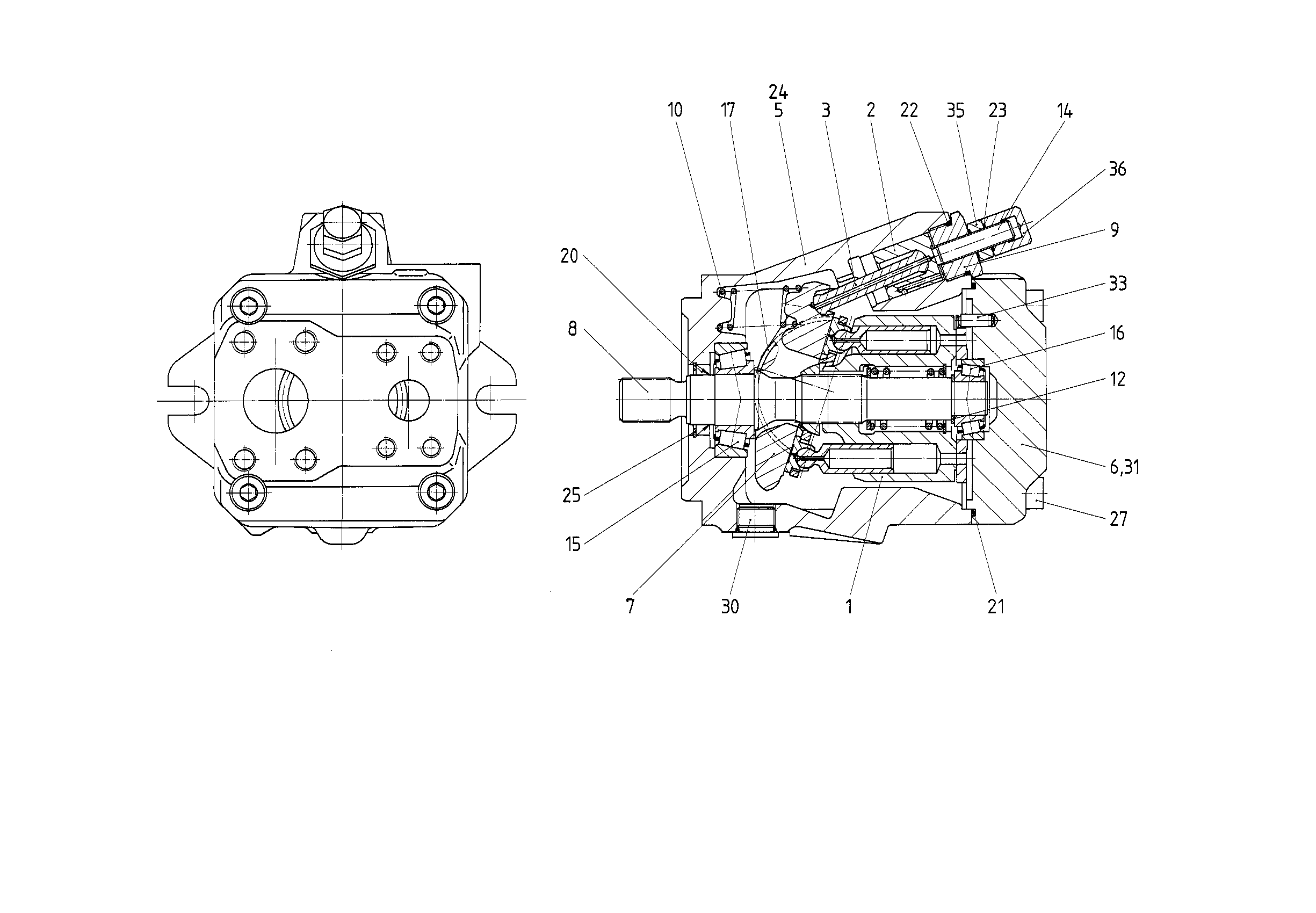

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R902439597 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| R910928600 | TŁOK REGULACYJNY | 1 | ||
| R902439967 | TŁOCZYSKO | 1 | ||
| R910947323 | OBUDOWA POMPY | 1 | ||
| R902419515 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902437701 | PŁYTA WYCHYLNA | 1 | ||
| 8 | R902417366 | WAŁ NAPĘDOWY | 1 | |
| 9 | R902516339 | KOREK GWINTOWANY | 1 | |
| R910947314 | SPRĘŻYNA DOCISKOWA | 1 | ||
| 12 | R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | |
| R902532354 | ŚRUBA OGRANICZAJĄCA | 1 | ||
| 15 | R902438109 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| 16 | R902438110 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| R902410506 | OSŁONA ŁOŻYSKA | 2 | ||
| R910794325 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R913052046 | O-RINGD | 1 | ||
| 23 | R910514691 | O-RINGD | 2 | |
| 24 | R910942134 | R-PIERŚCIEŃ OKRĄGŁYD | 1 | |
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| 27 | R910119091 | ŚRUBA Z ŁBEM WALCOWYM | 4 | |
| R909153338 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| 35 | R910998240 | NAKRĘTKA | 1 | |
| R910904041 | NAKRĘTKA KOŁPAKOWA | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar (4100 psi), ciśnienie maksymalne 350 bar (5100 psi) | A10V |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 28 | 28 |
| Kierunek obrotów | Patrząc na wał napędowy W prawo | R |
| Wał napędowy | Wał wielowypustowy, wał standardowy ISO 3019-1. | S |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE) 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE, gwint mocujący wg ISO 6162, UNC; przyłącza robocze z tyłu, UNC. Nie dla napędu przelotowego | 61 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
