Jednostka · ZESPÓŁ PODSTAWY
G AA10V M 40 OV /50W1-VSC60N000 -SO687R910947031
Jednostka podstawowa Bosch Rexroth seria A10VM, kod typu GAA10VM40OV/50W1-VSC60N000-SO687, numer materiałowy R910947031. Wielkość nominalna: NG 40. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Kołnierz mocujący: wg ISO 3019-1 (SAE); 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie (60N00). Zawory: bez zaworu (0). Wykonanie specjalne nr 687.
- Numer
- R910947031
- Oznaczenie typu
- G AA10V M 40 OV /50W1-VSC60N000 -SO687
- Grupa
- A10VM 40
- Wydanie
- 09/2018

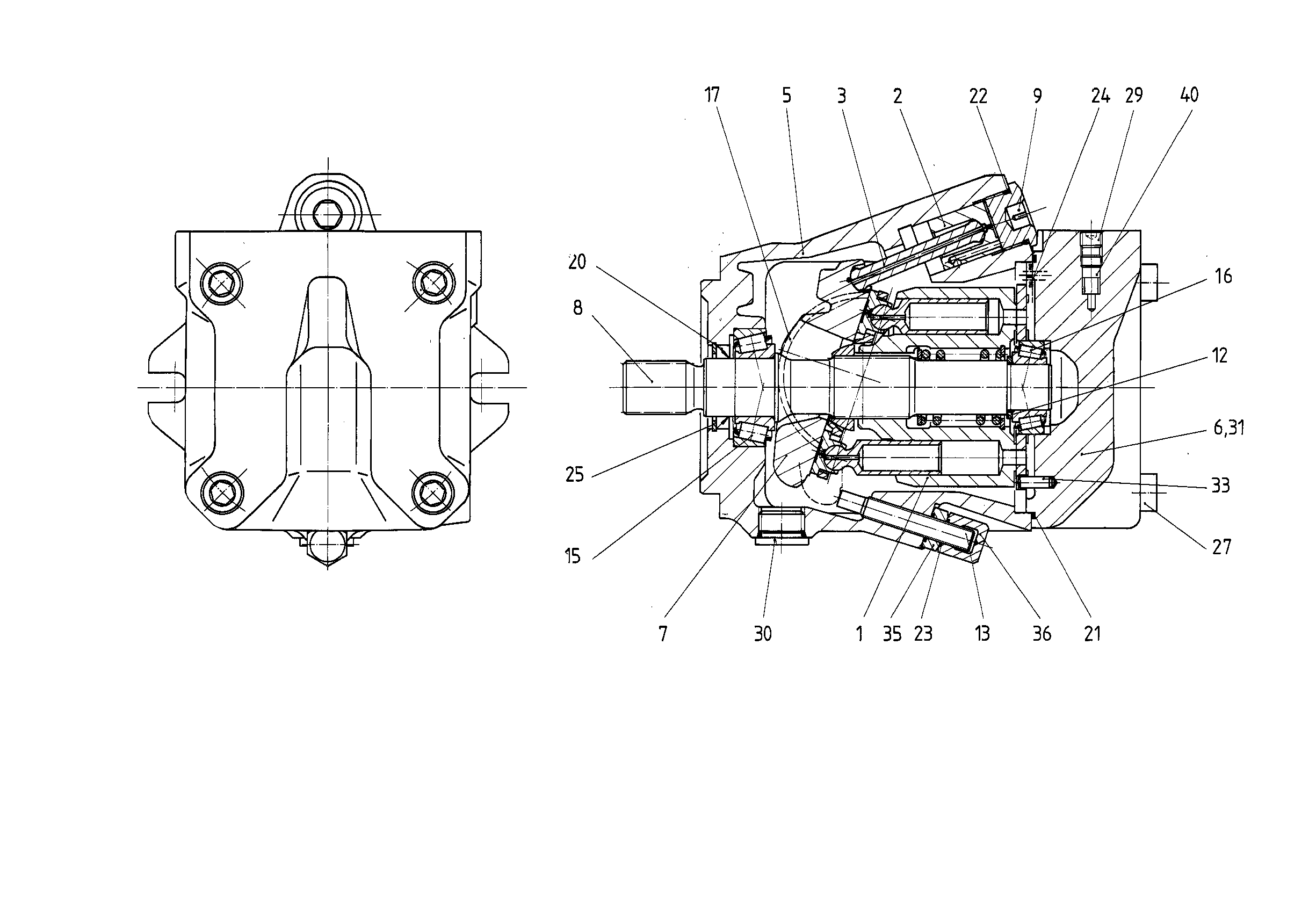

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R902435770 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| R910928600 | TŁOK REGULACYJNY | 1 | ||
| R902439068 | TŁOCZYSKO | 1 | ||
| R910933802 | OBUDOWA SILNIKA | 1 | ||
| R910993067 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R902443505 | PŁYTA WYCHYLNA | 1 | ||
| 8 | R910992268 | WAŁ NAPĘDOWY | 1 | |
| R902447579 | KOREK GWINTOWANY | 1 | ||
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| 13 | R910933408 | ŚRUBA OGRANICZAJĄCA | 1 | |
| 15 | R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910933793 | OSŁONA ŁOŻYSKA | 2 | ||
| R910985471 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| — | O-RINGD | 1 | ||
| 23 | R910804886 | O-RINGD | 2 | |
| 24 | R910199044 | O-RINGD | 1 | |
| 25 | R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | |
| R910110256 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| 29 | R913011608 | KOREK GWINTOWANY | 1 | |
| R910967343 | KOREK GWINTOWANYD | 1 | ||
| — | PODWÓJNY KOREK ZRYWANY | 3 | ||
| R902533908 | SZTYFT PROSTY | 1 | ||
| 35 | R910998240 | NAKRĘTKA | 1 | |
| R910904041 | NAKRĘTKA KOŁPAKOWA | 1 | ||
| R910910177 | ZAWÓR KIERUNKOWY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 40 | 40 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Kołnierz mocujący | Wg ISO 3019-1 (SAE); 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe wg A i B z boku, Gwint mocujący UNF ISO 6162 po tej samej stronie | 60N00 |
| Zawory | Bez zaworu | 0 |
