Jednostka · ZESPÓŁ PODSTAWY
G AA10VSO 28 DFE /31L-VKC62N00 LRR910946837
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GAA10VSO28DFE/31L-VKC62N00LR, numer materiałowy R910946837. Wielkość nominalna: NG 28. Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał z wpustem pryzmatycznym dopuszczalny moment napędu przelotowego ISO 3019-1 (K). Kołnierz mocujący: ISO 3019-1 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, gwint mocujący UNC z boku naprzeciwległe (62). Napęd przelotowy: bez napędu przelotowego (N00).
- Numer
- R910946837
- Oznaczenie typu
- G AA10VSO 28 DFE /31L-VKC62N00 LR
- Grupa
- A10VSO 28
- Wydanie
- 06/2020

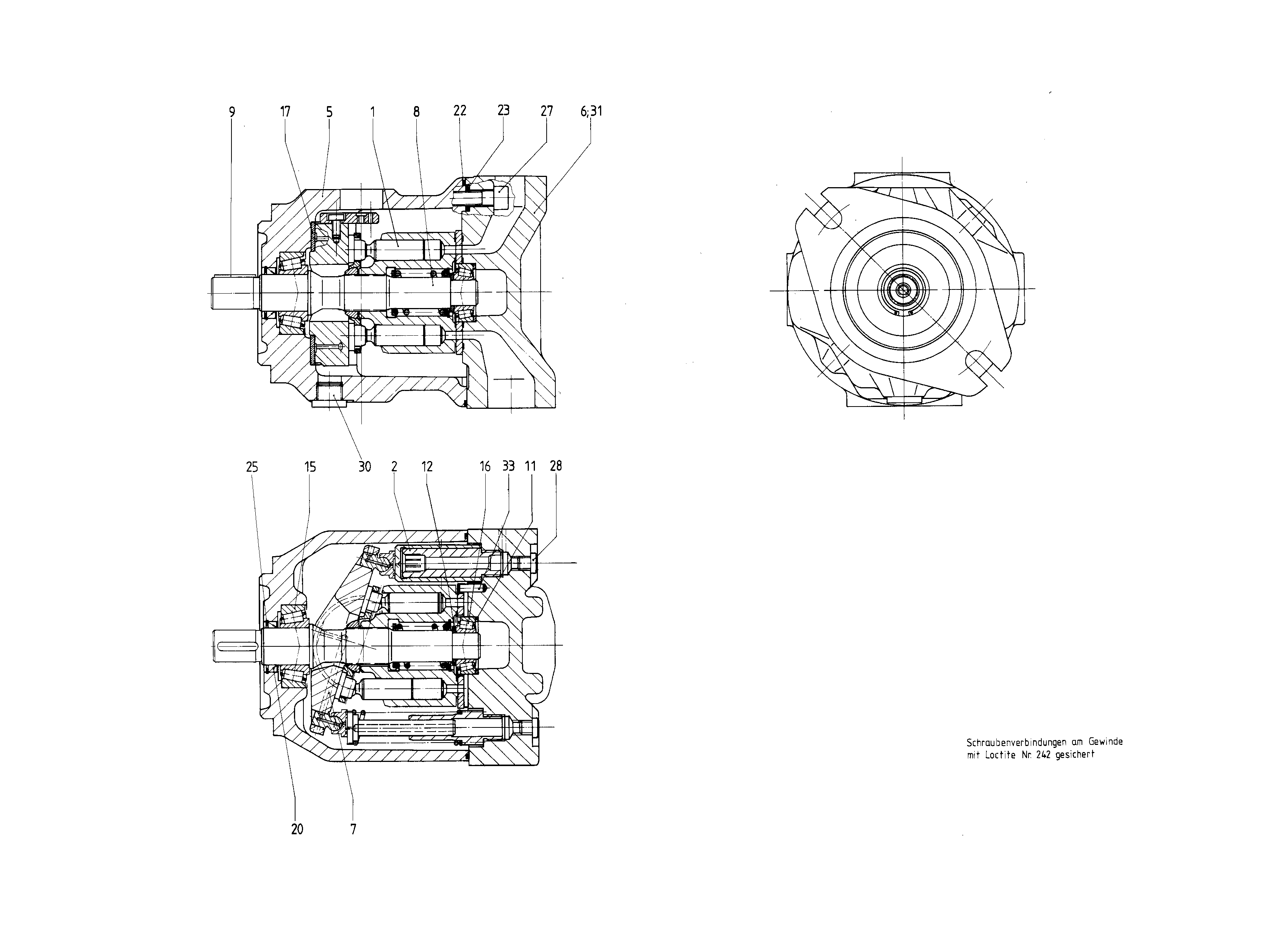

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902439600 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| 2 | R910935918 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | |
| R902550221 | OBUDOWA POMPY | 1 | ||
| 6 | R902534378 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910961003 | PŁYTA WYCHYLNA | 1 | ||
| 8 | R902417360 | WAŁ NAPĘDOWY | 1 | |
| R910751138 | WPUST PRYZMATYCZNY | 1 | ||
| R902400789 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| 14 | R910987890 | PIERŚCIEŃ OGRANICZAJĄCY | 1 | |
| 15 | R902438109 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| 16 | R902438110 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| R910902778 | OSŁONA ŁOŻYSKA | 2 | ||
| R910988019 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910976090 | O-RINGD | 1 | ||
| R913052104 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110191 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| 28 | R909156649 | KOREK GWINTOWANY | 2 | |
| R910901969 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831319 | PODWÓJNY KOREK ZRYWANY | 1 | |
| 33 | R902533908 | SZTYFT PROSTY | 1 | |
| 34 | R913011609 | KOREK GWINTOWANY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 28 | 28 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał z wpustem pryzmatycznym dopuszczalny moment napędu przelotowego ISO 3019-1 | K |
| Kołnierz mocujący | ISO 3019-1 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, gwint mocujący UNC z boku naprzeciwległe | 62 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
