Jednostka · ZESPÓŁ PODSTAWY
G A10VSO 16 OV /31L-PKC62K01R910937500
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO16OV/31L-PKC62K01, numer materiałowy R910937500. Wielkość nominalna: NG 16. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4100 psi (280 bar), ciśnienie maksymalne 5100 psi (350 bar) (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC (P). Wał napędowy: wał z wpustem pryzmatycznym dopuszczalny moment napędu przelotowego ISO 3019-1 (K). Kołnierz mocujący: ISO 3019-1 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, gwint mocujący UNC z boku naprzeciwległe (62). Napęd przelotowy: 82-2 (A) 5/8 in 9T 16/32DP (K01).
- Numer
- R910937500
- Oznaczenie typu
- G A10VSO 16 OV /31L-PKC62K01
- Grupa
- A10VSO 16
- Wydanie
- 06/2020

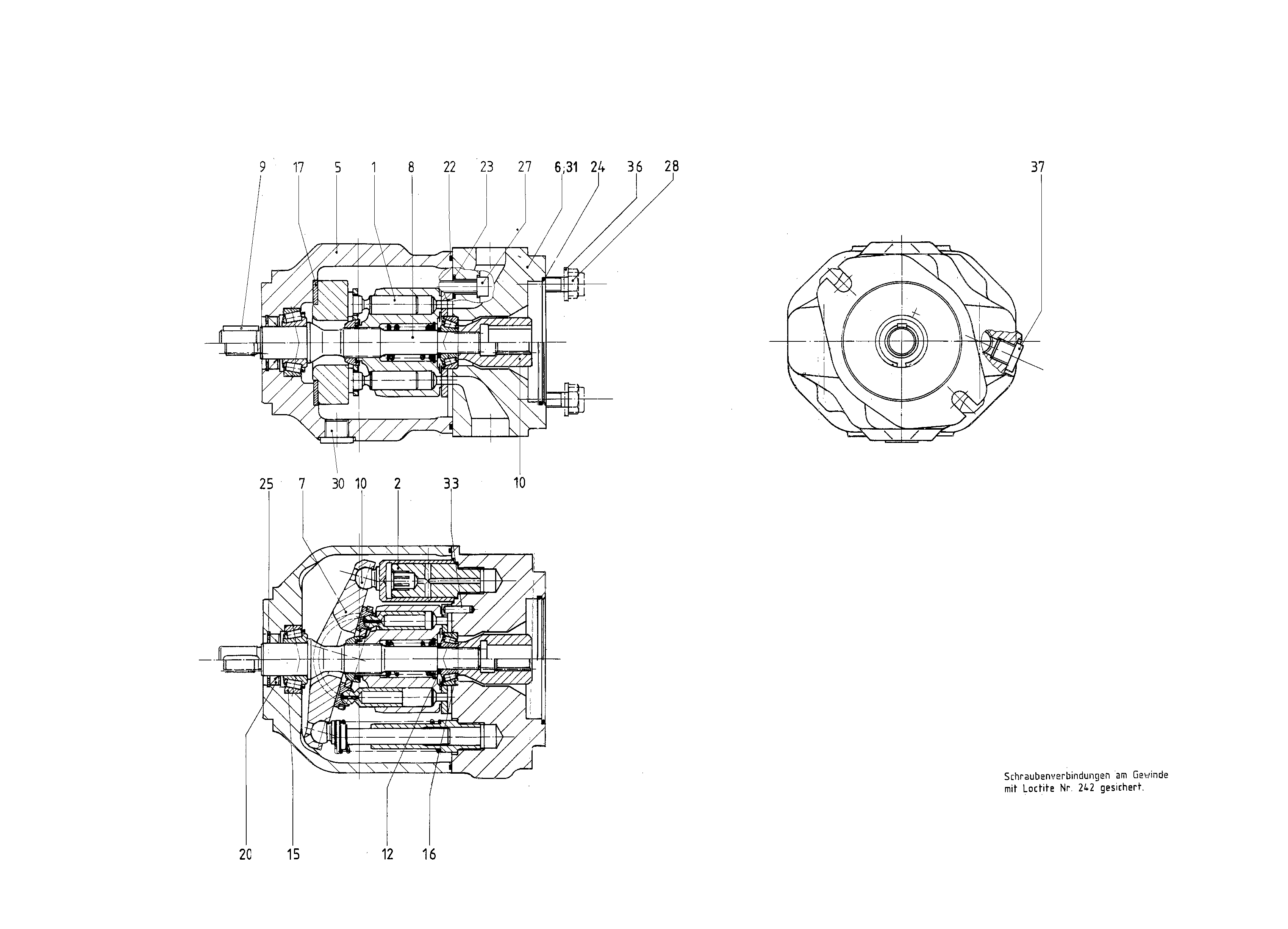

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910944801 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R910942543 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910925613 | OBUDOWA POMPY | 1 | ||
| 6 | R902402219 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910960983 | PŁYTA WYCHYLNA | 1 | ||
| R902413736 | WAŁ NAPĘDOWY | 1 | ||
| R910930528 | WPUST PRYZMATYCZNY | 1 | ||
| 11 | R910943528 | SPRZĘGŁO WIELOWYPUSTOWE | 1 | |
| R902400729 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R909086994 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| 17 | R910925266 | OSŁONA ŁOŻYSKA | 2 | |
| R910900853 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910926045 | O-RINGD | 1 | ||
| R913052101 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| 24 | R910111945 | O-RING | 1 | |
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910231991 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| 30 | R909153371 | KOREK GWINTOWANYD | 1 | |
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R910277193 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4100 psi (280 bar), ciśnienie maksymalne 5100 psi (350 bar) | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 16 | 16 |
| Seria | Seria 3, indeks 1 | 31 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC | P |
| Wał napędowy | Wał z wpustem pryzmatycznym dopuszczalny moment napędu przelotowego ISO 3019-1 | K |
| Kołnierz mocujący | ISO 3019-1 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, gwint mocujący UNC z boku naprzeciwległe | 62 |
| Napęd przelotowy | 82-2 (A) 5/8 in 9T 16/32DP | K01 |
