Jednostka · ZESPÓŁ PODSTAWY
G AA10V M 45 OV /50W1-PUC64 -SO271R910937375
Jednostka podstawowa Bosch Rexroth seria A10VM, kod typu GAA10VM45OV/50W1-PUC64-SO271, numer materiałowy R910937375. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: silnik, obieg otwarty i zamknięty (M). Kierunek obrotów: patrząc na wał napędowy dwukierunkowy (W). Minimalna objętość robocza: vg min [cm3] nastawna bezstopniowo od/do (1). Zawory: zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) (7).
- Numer
- R910937375
- Oznaczenie typu
- G AA10V M 45 OV /50W1-PUC64 -SO271
- Grupa
- A10VM 45
- Wydanie
- 06/2020

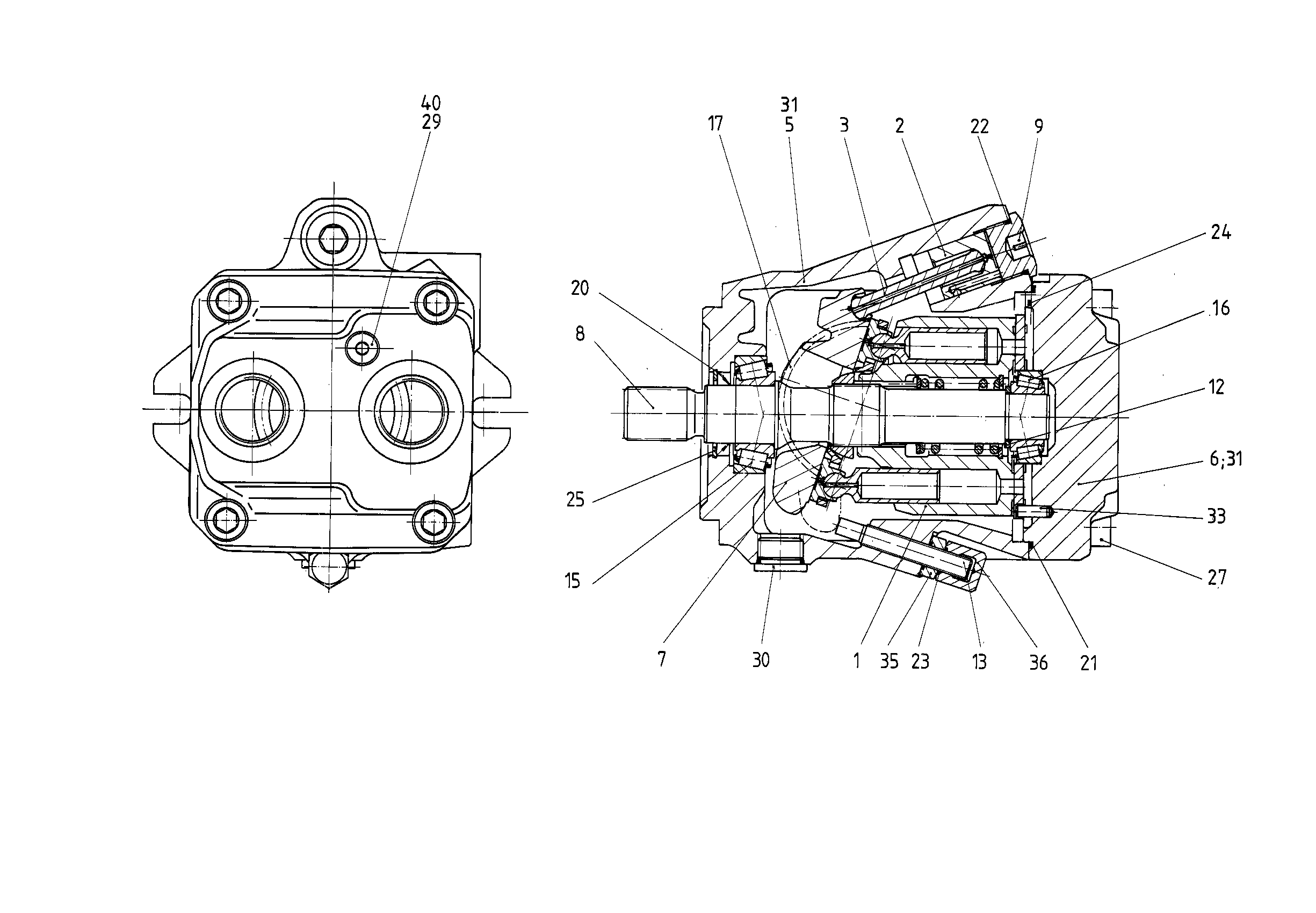

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R902435770 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| 2 | R910928600 | TŁOK REGULACYJNY | 1 | |
| R902439068 | TŁOCZYSKO | 1 | ||
| 5 | R910933802 | OBUDOWA SILNIKA | 1 | |
| R910937377 | PŁYTA POŁĄCZENIOWA | 1 | ||
| 7 | R902443505 | PŁYTA WYCHYLNA | 1 | |
| 8 | R902417387 | WAŁ NAPĘDOWY | 1 | |
| 9 | R902447686 | KOREK GWINTOWANY Lista części podzespołu →L | 1 | |
| R910938955 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| 13 | R910933408 | ŚRUBA OGRANICZAJĄCA | 1 | |
| 15 | R910704946 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910933793 | OSŁONA ŁOŻYSKA | 2 | ||
| R910985471 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R913052051 | O-RINGD | 1 | ||
| 23 | R910514691 | O-RINGD | 2 | |
| R910942134 | R-PIERŚCIEŃ OKRĄGŁY | 1 | ||
| R902403814 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910110248 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R913011600 | KOREK GWINTOWANY | 1 | ||
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | |
| R902533908 | SZTYFT PROSTY | 1 | ||
| 35 | R910998240 | NAKRĘTKA | 1 | |
| R910904041 | NAKRĘTKA KOŁPAKOWA | 1 | ||
| R910910177 | ZAWÓR KIERUNKOWY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Silnik, obieg otwarty i zamknięty | M |
| Wielkość (NG) | 45 | 45 |
| Kierunek obrotów | Patrząc na wał napędowy dwukierunkowy | W |
| Minimalna objętość robocza | Vg min [cm3] nastawna bezstopniowo od/do | 1 |
| Zawory | Zintegrowany zawór płuczący (tylko z przyłączami roboczymi 10N00, 60N00 i 16N00, 66N00) | 7 |
