Jednostka · MECHANIZM NAPĘDOWY
TWA4VSG500M/22R-VPHK00R910936445
Zespół wirujący Bosch Rexroth seria A4VSG, kod typu TWA4VSG500M/22R-VPHK00, numer materiałowy R910936445. Wielkość nominalna: NG 500. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna (A4VS). Tryb pracy: pompa, obieg zamknięty (G). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: FKM (kauczuk fluorowy) (V). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 (P). Kołnierz mocujący: zgodnie z ISO 3019-2 metryczny 8-otworowy (H). Zawory: bez bloku zaworowego (0).
- Numer
- R910936445
- Oznaczenie typu
- TWA4VSG500M/22R-VPHK00
- Grupa
- A4VSG 500
- Wydanie
- 06/2020

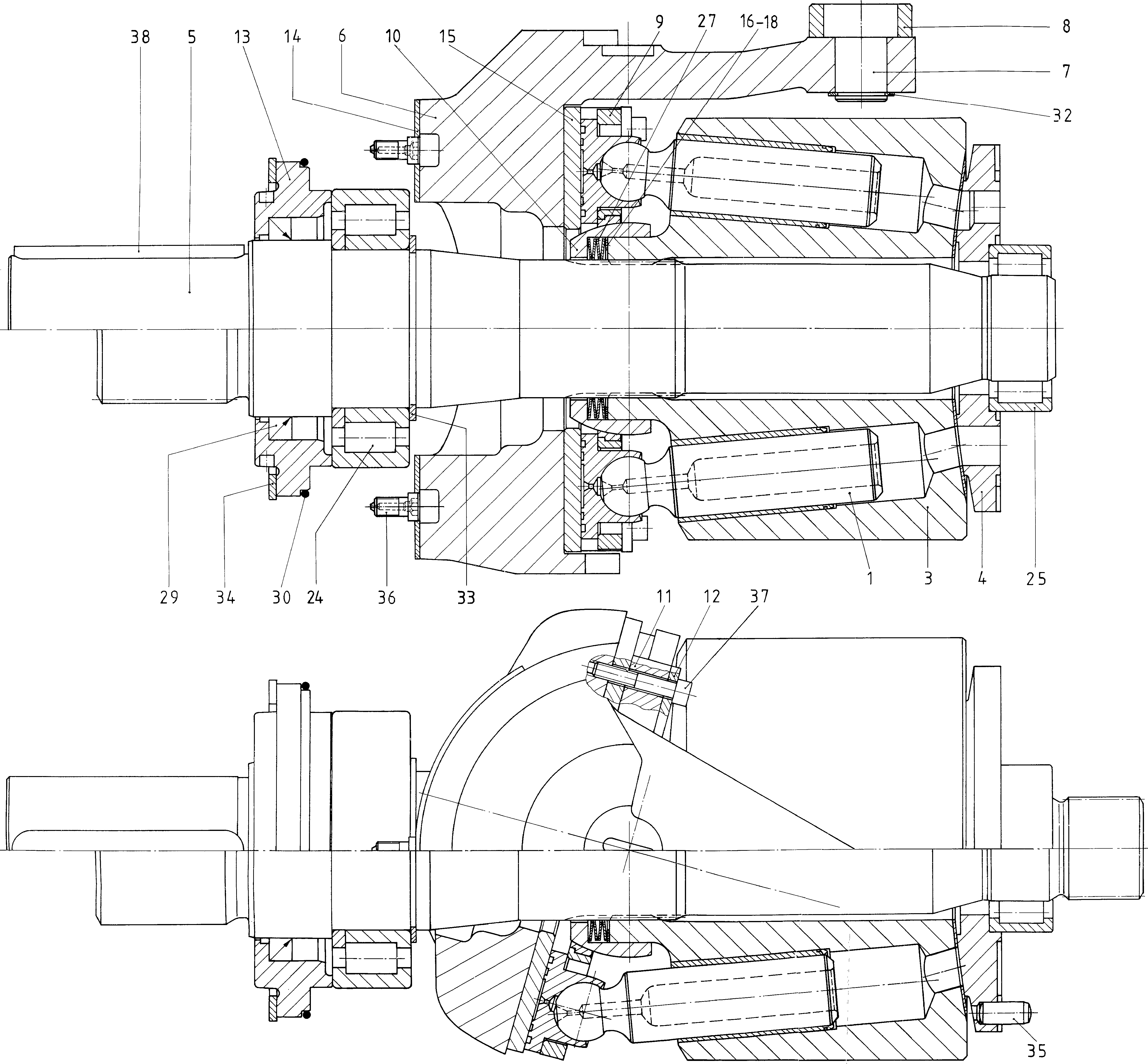

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R910963090 | TŁOCZEK | 9 | ||
| R910926107 | SIŁOWNIK | 1 | ||
| R910985903 | PŁYTA ROZDZIELACZA | 1 | ||
| R902408420 | WAŁ NAPĘDOWY | 1 | ||
| R910910908 | PŁYTA WYCHYLNA | 1 | ||
| R910910927 | SWORZEŃ OBROTOWY ZABIERAKA | 1 | ||
| R910910926 | ŚLIZG | 1 | ||
| R910971077 | PŁYTKA PODTRZYMUJĄCA | 1 | ||
| R910910916 | KULKA ZWROTNA | 1 | ||
| R910965066 | SEGMENT DYSTANSOWY | 4 | ||
| R902570176 | SEGMENT | 4 | ||
| R910910924 | KOŁNIERZ USZCZELNIAJĄCY | 1 | ||
| R910946530 | OSŁONA ŁOŻYSKA | 2 | ||
| R902439281 | TARCZA ŚLIZGOWA | 1 | ||
| R910960170 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | ||
| 17 | R910960754 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | |
| R910978421 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910978422 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| R910911350 | ZESPÓŁ SPRĘŻYNY I TULEI | 1 | ||
| R910930623 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁU | 1 | ||
| R910113689 | O-RINGD | 1 | ||
| R910187968 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910188034 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910901219 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910910938 | SZTYFT PROSTY | 1 | ||
| R910932883 | ŚRUBA USTALAJĄCA | 2 | ||
| R902650870 | ŚRUBA Z ŁBEM WALCOWYM | 8 | ||
| R910910939 | WPUST PRYZMATYCZNY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5100 psi (350 bar), ciśnienie maksymalne 5800 psi (400 bar) metryczna | A4VS |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 500 | 500 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | FKM (kauczuk fluorowy) | V |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 | P |
| Kołnierz mocujący | Zgodnie z ISO 3019-2 metryczny 8-otworowy | H |
| Zawory | Bez bloku zaworowego | 0 |
