Jednostka · ZESPÓŁ PODSTAWY
GEAA10VSO 16 OV /30R-PKC62N00 -SO 56R910935643
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GEAA10VSO16OV/30R-PKC62N00-SO56, numer materiałowy R910935643. Wielkość nominalna: NG 16. Wersja: ciecz hydrauliczna HFA, HFB, HFC (E). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC (P). Wał napędowy: wał z wpustem pryzmatycznym dopuszczalny moment napędu przelotowego ISO 3019-1 (K). Kołnierz mocujący: ISO 3019-1 2-otworowy (C). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, gwint mocujący UNC z boku naprzeciwległe (62). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 56.
- Numer
- R910935643
- Oznaczenie typu
- GEAA10VSO 16 OV /30R-PKC62N00 -SO 56
- Grupa
- A10VSO 16
- Wydanie
- 06/2020

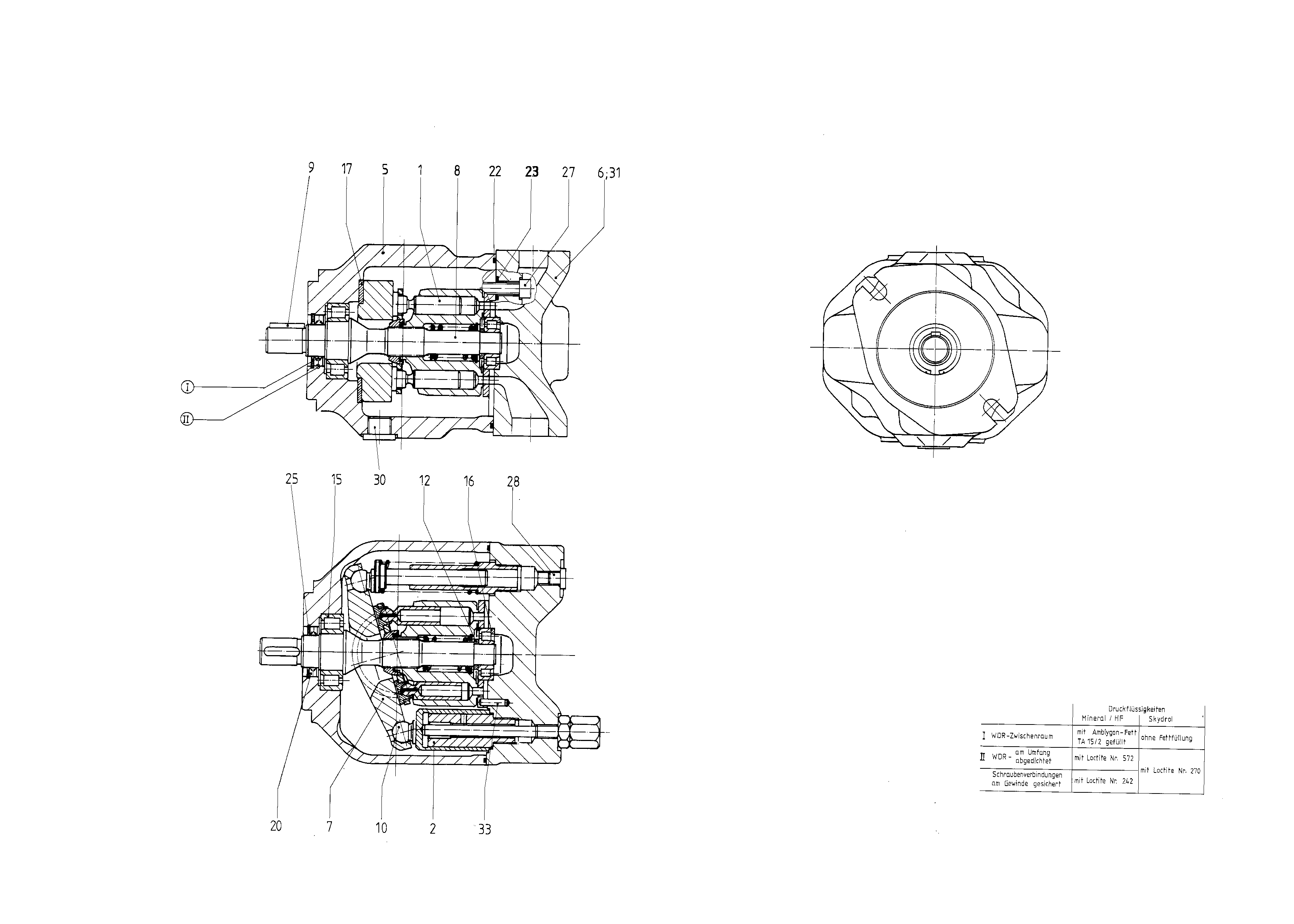

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R910940435 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| R902538168 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910935644 | OBUDOWA POMPY | 1 | ||
| 6 | R910940752 | PŁYTA POŁĄCZENIOWA | 1 | |
| R910960809 | PŁYTA WYCHYLNA | 1 | ||
| R902413733 | WAŁ NAPĘDOWY | 1 | ||
| R910930528 | WPUST PRYZMATYCZNY | 1 | ||
| R902400729 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | ||
| 15 | R910934965 | ŁOŻYSKO WAŁECZKOWE | 1 | |
| R910931556 | ŁOŻYSKO WAŁECZKOWE | 1 | ||
| 17 | R910925266 | OSŁONA ŁOŻYSKA | 2 | |
| R910931541 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910926045 | O-RINGD | 1 | ||
| R913052101 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910231991 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909153371 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R910277193 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Wersja | Ciecz hydrauliczna HFA, HFB, HFC | E |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 16 | 16 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC | P |
| Wał napędowy | Wał z wpustem pryzmatycznym dopuszczalny moment napędu przelotowego ISO 3019-1 | K |
| Kołnierz mocujący | ISO 3019-1 2-otworowy | C |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, gwint mocujący UNC z boku naprzeciwległe | 62 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
