Jednostka · ZESPÓŁ PODSTAWY
G A10VSO 16 OV /30R-PPC12N00 -SO305R910932822
Jednostka podstawowa Bosch Rexroth seria A10VSO, kod typu GA10VSO16OV/30R-PPC12N00-SO305, numer materiałowy R910932822. Wielkość nominalna: NG 16. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar (A10VS). Tryb pracy: pompa, obieg otwarty (O). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC (P). Wał napędowy: wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego (P). Przyłącza robocze: przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe (12). Napęd przelotowy: bez napędu przelotowego (N00). Wykonanie specjalne nr 305.
- Numer
- R910932822
- Oznaczenie typu
- G A10VSO 16 OV /30R-PPC12N00 -SO305
- Grupa
- A10VSO 16
- Wydanie
- 06/2020

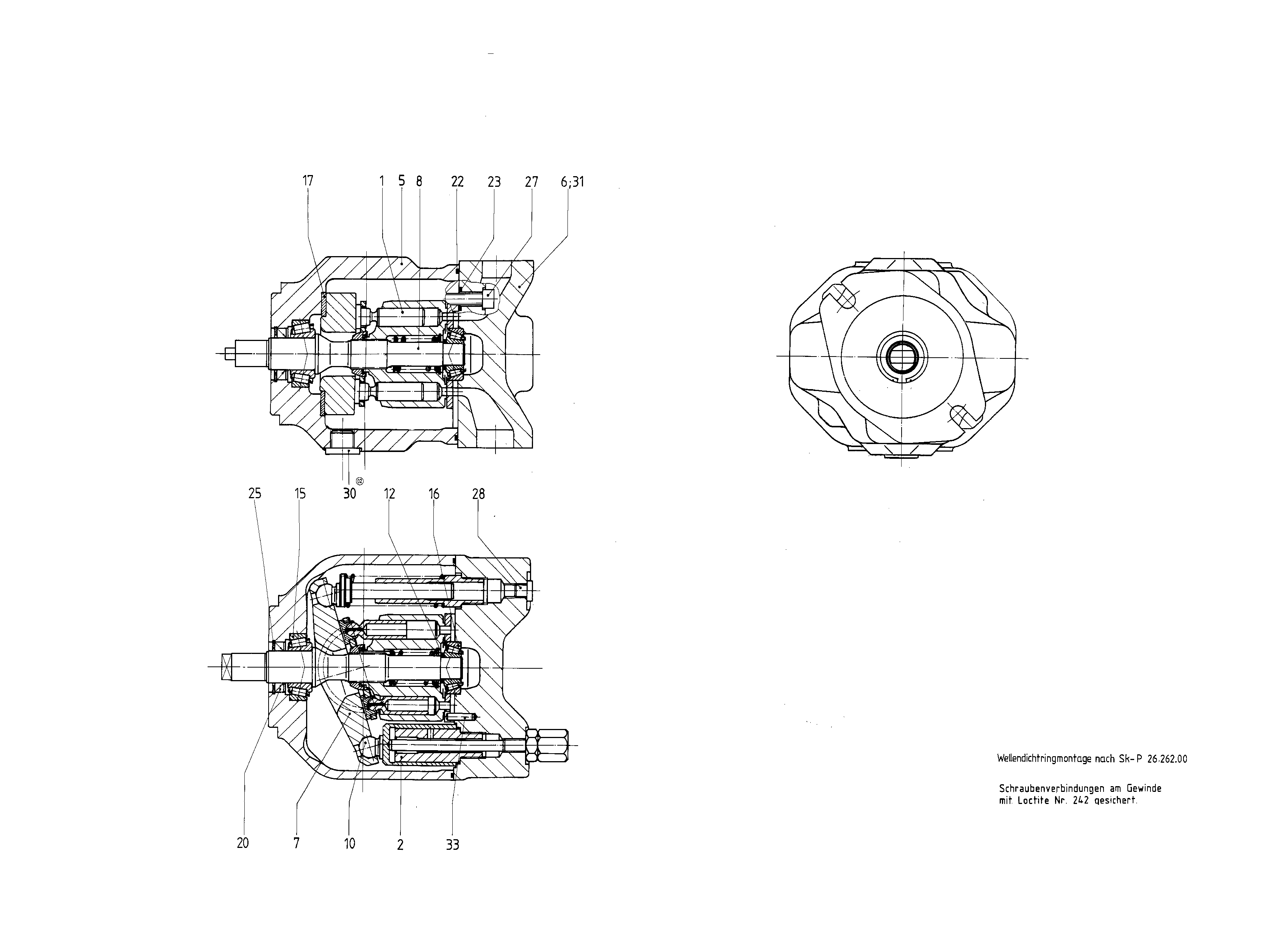

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R910940435 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| R902538168 | ELEMENT REGULACYJNY Lista części podzespołu →L | 1 | ||
| R910925273 | OBUDOWA POMPY | 1 | ||
| R910976709 | PŁYTA POŁĄCZENIOWA | 1 | ||
| R910960809 | PŁYTA WYCHYLNA | 1 | ||
| 8 | R902413723 | WAŁ NAPĘDOWY | 1 | |
| 12 | R902400729 | PODKŁADKA REGULACYJNA (POZIOMUJĄCA) | 1 | |
| 15 | R910704954 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | |
| R909086994 | ŁOŻYSKO WAŁECZKOWO-STOŻKOWE | 1 | ||
| R910925266 | OSŁONA ŁOŻYSKA | 2 | ||
| R910900853 | PIERŚCIEŃ USZCZELNIAJĄCY WAŁUD | 1 | ||
| R910926045 | O-RINGD | 1 | ||
| R913052101 | R-PIERŚCIEŃ OKRĄGŁYD | 4 | ||
| R902403815 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R910231991 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| R909153364 | KOREK GWINTOWANY | 1 | ||
| R909153816 | KOREK GWINTOWANYD | 1 | ||
| 31 | R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | |
| R910277193 | SZTYFT PROSTY | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar | A10VS |
| Tryb pracy | Pompa, obieg otwarty | O |
| Wielkość (NG) | 16 | 16 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy) tylko przy stosowaniu cieczy hydraulicznej HFA, HFB, HFC | P |
| Wał napędowy | Wał z wpustem pryzmatycznym DIN 6885 dopuszczalny moment napędu przelotowego | P |
| Przyłącza robocze | Przyłącza kołnierzowe SAE wg ISO 6162, metryczny gwint mocujący z boku naprzeciwległe | 12 |
| Napęd przelotowy | Bez napędu przelotowego | N00 |
